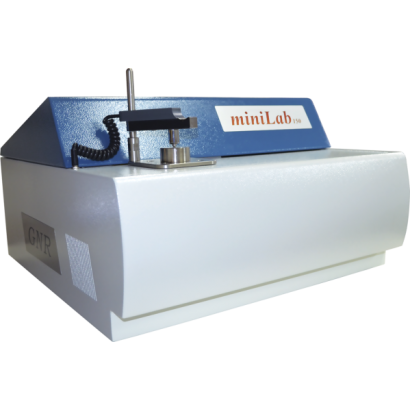

Искровой оптико-эмиссионный спектрометр GNR.ML150 (МiniLаb 150) — идеальный рабочий инструмент для решения рутинных задач анализа металлов и сплавов металлургических и машиностроительных предприятий. Точный и надежный, простой в обращении и обслуживании, он эффективно выполнит анализ сталей и чугунов, цветных металлов и сплавов. Легирующие компоненты, углерод, сера и фосфор — все это вы получите за секунды с высокой точностью. Спектрометр имеет предустановленный марочник металлов и сплавов на более чем 1000 марок. Так же можно легко дополнить марочник сплавами, специфическими для вашего предприятия. GNR.ML150 (МiniLаb 150) имеет возможность анализа проволоки и образцов малых размеров и может поставляться с набором специальных адаптеров. |
Принцип действия прибора основан на методе лазерно-искровой эмиссионной спектрометрии (ЛИЭС), который позволяет проводить анализ всех элементов, в том числе легких (Li, Be, B, С и др.), без пробоподготовки, на любом материале. Преимущество ЭЛАНИКа базируется на основном инновационном узле анализатора - лазере, являющемся ноу-хау группы компаний «Лазер-компакт», и на уникальном алгоритме обработки данных спектра, позволяющим сделать количественный анализ более точным и значительно снизить минимальный уровень определяемых концентраций элементов. Это дает новые функциональные возможности прибору по отношению к существующим на рынке ручным анализаторам. |
В нашем следующем видео нами продемонстрирована работа этих приборов, а также сравнение результатов анализа.
В видео были использованы следующие образцы:
- ГСО УГ1и (Марка стали 60С2);
- Стальной образец (Марка 20);
- Стальной образец (Марка 65Г).
Принцип работы ОЭС и ЛИЭС одинаковый только с одним отличаем – в ОЭС прожиг осуществляется вольфрамовым электродом, а в ЛИЭС используется твердотельный YAG-лазер.
Как в Эланике так и в MiniLab 150 присутствует встроенный марочник сплавов, а следовательно, исходя из результатов анализа, приборы способны определить марку исследуемого образца.
Реализовано это следующим образом:
- при измерении приборы проводят качественный и количественный анализ, т.е. какие химические элементы присутствуют в образце и в каком процентном содержании (концентрации);
- т.к. все марки имеют свои диапазоны содержания того или иного химического элемента, например:
Сталь 20
|
C |
Si |
Mn |
Ni |
S |
P |
Cr |
Cu |
As |
|
0.17 - 0.24 |
0.17 - 0.37 |
0.35 - 0.65 |
до 0.3 |
до 0.04 |
до 0.035 |
до 0.25 |
до 0.3 |
до 0.08 |
Ст3сп
|
C |
Si |
Mn |
Ni |
S |
P |
Cr |
N |
Cu |
As |
|
0.14 - 0.22 |
0.15 - 0.3 |
0.4 - 0.65 |
до 0.3 |
до 0.05 |
до 0.04 |
до 0.3 |
до 0.008 |
до 0.3 |
до 0.08 |
то приборы автоматически определяют в какие диапазоны входит наш результат анализа.
Существуют такие марки, в которых диапазоны концентрации пересекаются (как представлено примером выше) и результат нашего анализа может входить в диапазоны как для стали 20, так и для Ст3сп. В данном случае, если стоит задача точного разграничения стали 20 от Ст3сп, то с помощью спектрального анализа (ОЭС и ЛИЭС) решить её очень сложно.
Различие между данными типами сталей является область их применения и механические свойства.
