В лаборатории с помощью системы вибрационных испытаний моделируется воспроизведение синусоидальных, случайных колебаний. резонансный поиск и задержка, классический шок и моделирование и т. д. могут быть достигнуты. Это важно для обеспечения качества продукции, исследований и разработок новых продуктов.

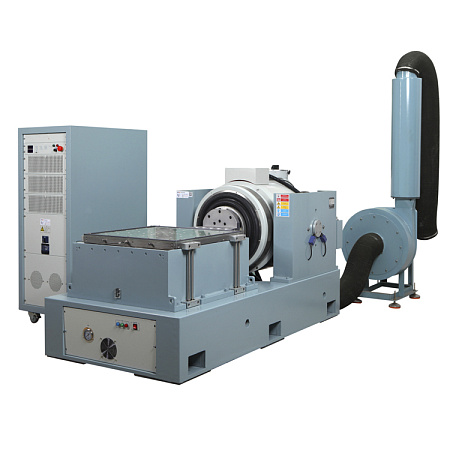

Вибростенды серии ES специально разработаны для обеспечения длительной эксплуатации. Установка виброустойчивого основания позволяет добиться вертикальной и горизонтальной вибрации. Стандартная платформа оснащена высокоэффективным противоударным устройством с подушкой безопасности, что позволяет свести к минимуму вибрацию, передаваемую зданию, и в то же время избежать необходимости в дополнительном фундаменте.

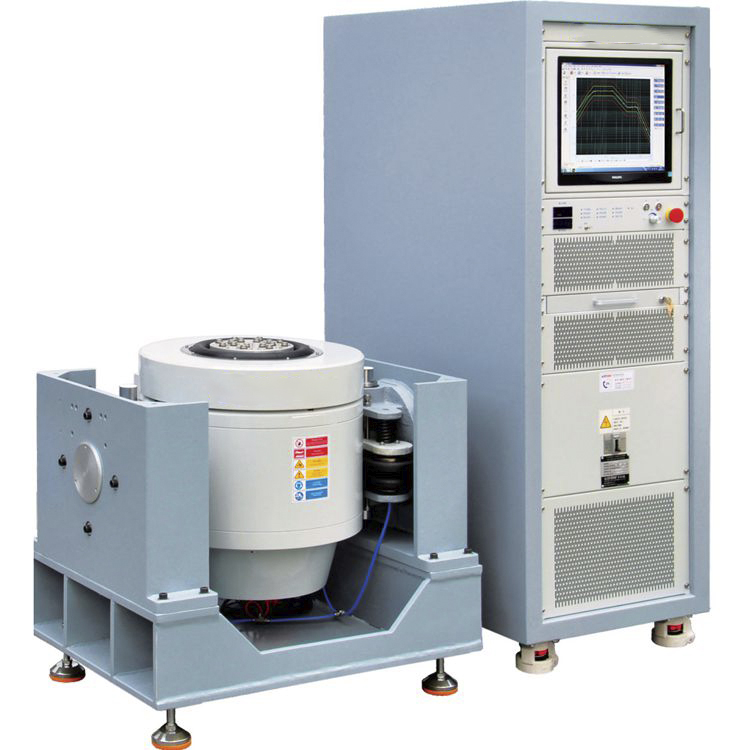

В комплекте с вибростендом имеются усилитель мощности и система управления измерением вибрации в соответствии с соответствующими национальными и международными стандартами (такими как: MIL-STD, DIN.ISO.ASTM, IEC.ISTA, GB. GJB, JIS. BS. и т. д.), чтобы обеспечить техническую поддержку для установления контроля качества продукции функции.
Функции Вибростендов серии ES:
- Прочная система подвески и управление линейным движением. Сильная грузоподъемность. Хорошие направляющие функции, высокая стабильность.
- Подушка безопасности в центре нагрузки имеет высокую статическую и низкую динамическую жесткость. Высокая грузоподъемность, отличные характеристики при изменении амплитуды.
- Высокоэффективное переключение мощности класса D, пиковый ток 3 сигма обеспечивает наилучшее энергопотребление и минимизирует гармонические искажения.
- Быстрая самодиагностика с защитной блокировкой, высокая надежность безопасности. Устройство изоляции ударов подушки безопасности для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение коэффициента передачи вибрации

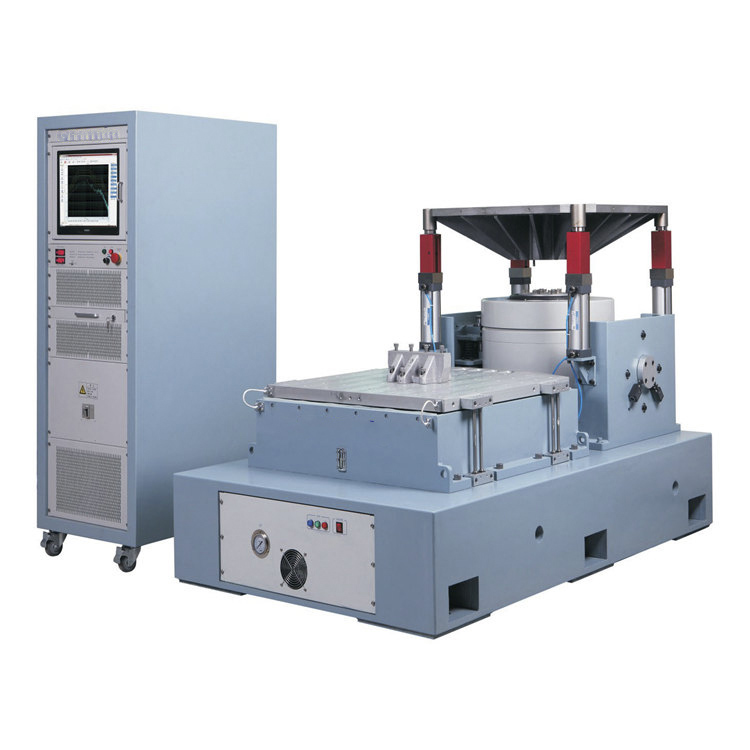

- Горизонтальная и вертикальная платформа расширения для различного применения.
- Простое управление контроллером.
Машина для испытания на вибрацию используется для проверки свойств объектов/продуктов в условиях вибрации при транспортировке, например, на лодках, автомобилях, грузовиках и поездах. Он широко применяется для электронных, электрических и механических, фотоэлектрических, автомобильных, игрушек, упаковки и т. д.
Преимущества Вибростендов серии ES:
- ЖК-компьютерное управление, простота в эксплуатации;
- Равномерная вибрация, легко регулировать амплитуду, амплитуду предиката;
- Большой диапазон регулировки амплитуды, низкий уровень шума;
- Фиксированная частота, частота развертки и функция многоступенчатого случайного тестирования.
- Диапазон синусоидальной силы : 1 кН ~ 70 кН;
- Высококачественная пружина, отличная производительность на низкой частоте;
- Соотношение случайной силы и силы 1 :1;
- Отличная магнитная однородность;
- Увеличенный синусоидальная сила возбуждения в 2 и 3 раза;
- Синусоидальный, случайный, ударный и т. д. тест;
- Максимальное смещение Р~Р (мм): 25 мм, 40 мм, 51 мм, 76 мм или 100 мм;
- Отличная производительность воздуходувки, низкий уровень шума и длительный срок службы;
- Оптимизированная конструкция арматуры : Свет, отличная устойчивость к вибрации.
Испытание на синусоидальную вибрацию с помощью синусоидальной вибрации, взаимосвязь между ускорением, скоростью и смещением фиксированы и зависят от частоты. Любой из эти трёх параметров влияет на другой, и по этой причине все они должны учитываться одновременно при определении или наблюдении синусоидальной вибрации.
Тестирование синусоидальной вибрации: это развертка по частотному спектру с определенной скоростью, чтобы определить резонансные частоты тестируемого устройства (UUT). Испытание на синусоидальную вибрацию находятся на определенной частоте, часто на резонансной частоте, чтобы воспроизвести наихудший случай для проверяемого оборудования. Синусоидальное испытание на случайную вибрацию выполняется путем наложения синусоидальной задержки на случайный профиль вибрации
Технические характеристики серии ES:
|
Модель |
ES-1-150 |
ES -1С-150 |
ES -2- 150 |
ES -2- 230 |
ES -3-150 |
ES -3-230 |
ES -6-230 |
ES -10-240 |
ES -10д-240 |
|
Номинальная случайная сила возбуждения/ синусоидальная сила возбуждения, кН |
1 | 1,5 | 2 | 2 | 3 | 3 | 6 | 10 | 10 |
| Ударная сила, кН | 2 | 3 | 4 | 4 | 6 | 6 | 12 | 20 | 20 |
| Диапазон частот, НЗ | 5- 4500 | 5-4500 | 5- 4500 | 5- 2500 | 5-4000 | 5-2500 | 5-3500 | 5-3000 | 5-3000 |
| Максимальное ускорение, м/ с² | 500 | 750 | 1000 | 250 | 1000 | 350 | 1000 | 1000 | 1000 |
| Максимальная скорость, м/с | 2 | 2 | 2 | 1,5 | 2 | 1,5 | 1,8 | 1,8 | 1,8 |
| Максимальное смещение P~P, мм | 25 | 25 | 25 | 40 | 25 | 40 | 51 | 51 | 51 |
| Максимальная загрузка, кг | 70 | 70 | 70 | 140 | 120 | 140 | 300 | 300 | 300 |
| Модель шейкера | ЭТ-1 | ЭТ-1,5 | ЭТ-2 | ЭТ-2 | ЭТ-3 | ЭТ-3 | ЭТ-6 | ЭТ-10 | ЭТ-10 |
| Эквивалентная масса движущихся частей (кг) | 2 | 2 | 2 | 8 | 3 | 8,5 | 6 | 10 | 10 |
| Размер расширителя головки (рабочий стол), мм | 150 | 150 | 150 | 230 | 150 | 230 | 230 | 240 | 240 |
| Вес, кг | 395 | 395 | 395 | 430 | 480 | 430 | 590 | 900 | 900 |
| Размер (ДхШхВ), мм | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2.5 | 2.5 |
| Модель усилителя мощности | СДА-1 | СДА-1С | СДА-2 | СДА-2 | СДА-3 | СДА-3 | СДА-6 | СДА-10 | СДА-10 |
| Усилитель мощности, кВа | 1 | 1,5 | 2 | 2 | 3 | 3 | 6 | 10 | 10 |
| Источник питания, кВа | 4 | 4,5 | 5,5 | 5,5 | 6,5 | 16 | 21 | 21 | 21 |
| Вес, кг | 160 | 160 | 200 | 200 | 200 | 200 | 240 | 400 | 400 |
| Размер (ДхШхВ), мм | 607×820×1593 | ||||||||
| Метод охлаждения | Принудительное охлаждения | ||||||||
| Модель воздуходувки | B200 | B200 | B200 | B200 | B200 | B200 | B1000 | B1000 | B1000 |
| Мощность, кВт | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 4 | 4 | 4 |
| Скорость потока, м³/с | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.33 | 0.33 | 0.33 |
| Давление, кПа | 1 | 1 | 1 | 1 | 1 | 1 | 3,5 | 3,5 | 3,5 |
| Вес, кг | 30 | 30 | 30 | 30 | 30 | 30 | 115 | 115 | 115 |
