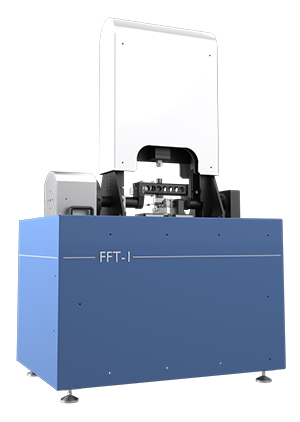

Ключевые особенности тестера SRV заключаются в следующем:
- Диапазон перемещения от 10 мкм до 2,8 мм, с возможностью настройки хода в пределах от 0,1 до 5 мм.
- Частота колебаний может достигать 300 или 500 Гц.
- Устройство оснащено высокочувствительными пьезодатчиками.
- В его конструкции используются электромагнитные катушки, что обеспечивает высокую точность работы.
- Температурный диапазон устройства варьируется от комнатной температуры до 350 °C, с дополнительными опциями для низких (до -40 °C) и высоких температур (до 800 °C).
- Максимальная прижимная сила составляет 3000 Н.
Испытательная система SRV предназначена для измерения трения и износа различных смазочных материалов, включая масла, консистентные смазки и присадки, в режиме линейного колебательного движения. Прибор генерирует данные, соответствующие многим стандартам ASTM, DIN и ISO, и может использоваться как для тестирования образцов в полевых условиях, так и для научных исследований.
Тестер SRV полностью автоматизирован и управляется с помощью компьютера. Он обладает простой системой калибровки и поставляется в комплекте со стандартными маслами и образцами. Устройство предлагает несколько стандартных методов испытаний и также позволяет разрабатывать новые пользовательские методики, что обеспечивает соответствие будущим стандартам в области нефтепродуктов.
Испытательные машины SRV, не имеющие аналогов
__________________
Данный метод испытаний охватывает изучение трибологии между двумя контактирующими поверхностями, подвергаемыми высокочастотным линейным колебаниям.
|

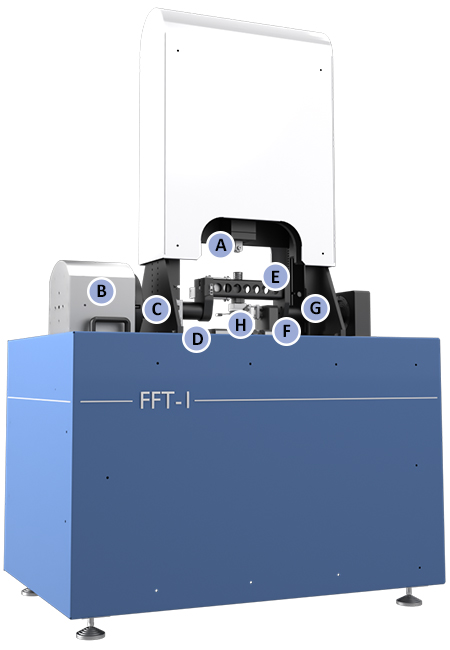

А. Контроль прижимной силы |
 |
|
E. Конструкция гибкости – непревзойденный контроль формы волны Конструкция магнитной гибки предотвращает трение качения или подшипника. Кроме того, катушка контролирует ход, отслеживая мельчайшие приращения изменения формы волны. F. Измерение пьезоэлектрического трения Тестеры FFT оснащены пьезодатчиками для измерения трения в реальном времени на высокой частоте. Усилители с ультранизким уровнем шума позволяют обнаруживать мельчайшие изменения трения. |
|
D. Экологические палаты Широкий диапазон температур от стандартной комнатной до 180°C (доступно от -40 до 400/800 °C). Замкнутый контур регулирования температуры. |
G. Дополнительные встроенные датчики Акустическая эмиссия для обнаружения зарождения трещин. ЭЦР измеряет изменения поверхностного сопротивления, чтобы получить более полное представление о толщине пленки. H. Контейнеры для жидкостей, держатель образцов Настраиваемые держатели жидкостей и образцов для стандартных и нестандартных испытаний. |
Функции
__________________
- Прослеживаемая сила трения
Датчики силы трения откалиброваны по стандартам NIST. Это гарантирует правильные абсолютные значения трения.
- Жесткость платформы
Рама, гасящая вибрации, симметричная конструкция и жесткие держатели образцов обеспечивают высокую жесткость системы. Эта высокая жесткость обеспечивает высокую повторяемость данных и следов износа с легкостью.
- Надежность при длительном использовании
Уникальная гибкая подвеска направляет магнитный узел без контакта или смазки. Кроме того, конструкция исключает ухудшение производительности с течением времени. Вместо этого она обеспечивает работу, практически не требующую обслуживания.
- Управление ходом
Сверхточное управление ходом позволяет моделировать множество приложений. В том числе изучение зон масляного голодания и режимов фреттинга.
Данные и анализ
__________________
Доступны индивидуальные и стандартные тесты ASTM
|
|
|
|
Следы износа шариков и объемный износ Трехмерный след износа поверхности шара после испытания. |
Трение и прижимная сила в реальном времени Данные о трении и прижимной силе в реальном времени |
Контроль инсульта в реальном времени Управление прижимной силой и ходом в реальном времени. |
Таблица 1: Значения COF в различные временные интервалы
| Тест | COF_15 мин | COF_30 мин | COF_90 мин |
|---|---|---|---|
| Тест 1 | 0,061 | 0,0588 | 0,0589 |
| Тест 2 | 0,060 | 0,059 | 0,061 |
Таблица 2: Диаметр следа износа (мм)
| Образец | Тест 1 | Тест 2 |
|---|---|---|
| Шар горизонтальный | 0,4780 мм | 0,4233 мм |
| Мяч вертикальный | 0,4978 мм | 0,4083 мм |
| Диск горизонтальный | 1.348 мм | 1.336 мм |
| Диск вертикальный | 0,4273 мм | 0,4380 мм |
Стандарты
__________________
- ASTM D5706
Стандартный метод испытаний для определения противозадирных свойств смазок с использованием высокочастотной испытательной машины с линейными колебаниями - ASTM D5707
Стандартный метод испытаний для измерения свойств трения и износа консистентной смазки с использованием высокочастотной испытательной машины с линейными колебаниями - ASTM D6425
Эквивалентно DIN 51834, часть 2, Стандартный метод испытаний для измерения свойств трения и износа смазочных масел EP с использованием испытательной машины SRV - ASTM D7217
Стандартный метод испытаний для определения противозадирных свойств твердых склеенных пленок с использованием испытательной машины SRV с высокочастотными линейными колебаниями - ASTM D7420
Стандартный метод испытаний для определения трибомеханических свойств смазанных пластичной смазкой пластиковых шарнирных соединений с использованием высокочастотной линейно-колебательной испытательной машины - ASTM D7594
Стандартный метод испытаний для определения стойкости к фреттинг-износу смазочных материалов при высоких контактных давлениях Герца с использованием высокочастотной линейно-колебательной испытательной машины - DIN 51834-1
Трибологические испытания в поступательно-колебательном аппарате Часть 1: Общие принципы работы - DIN 51834-2
Трибологическое испытание в поступательно-колебательном аппарате.
Часть 2: Стандартный метод испытаний для измерения свойств трения и износа смазочных масел EP - DIN 51834-3
Трибологические испытания в поступательно-колебательном аппарате. Определение трибологических свойств материалов при взаимодействии со смазочными материалами. - DIN 51834-4
Трибологические испытания в поступательно-колебательном аппарате Испытание трибологических характеристик трансмиссионных и гидравлических жидкостей - DIN 62136-1
Текстильные машины и принадлежности – Масла для смазки игл и платин для уточно-вязальных машин - ASTM D7421
Стандартный метод испытаний для определения противозадирных свойств смазочных масел с использованием высокочастотной линейно-колебательной испытательной машины - DIN 51834-5
Проект стандартизации в автомобильном секторе - ДИН 51834-6
Стандартный метод испытаний для измерения свойств трения и износа консистентной смазки с использованием высокочастотной испытательной машины с линейными колебаниями - DIN 51834-7
Стандартный метод испытаний для определения противозадирных свойств смазочных материалов с использованием высокочастотной испытательной машины с линейными колебаниями - DIN 51834-8
Трибологическое испытание в поступательно-колебательном аппарате для склеивания твердых пленок DIN 51834-9 Оценка пластичных смазок с использованием пластичных образцов
