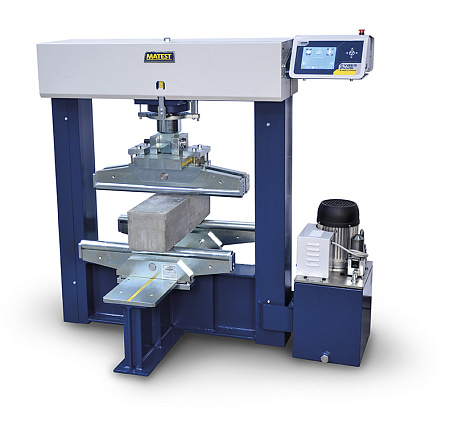

Предназначена для испытаний на изгиб бетонных балочек до 150x150x600/750 мм, бетонных дорожных плит, плиток, пластин, образцов цемента и других типов материалов шириной до 600 мм и высотой до 150 мм.
Комплектуется блоком управления "Servo-Plus Evolution".
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
· Рама высокой прочности с минимальным прогибом при максимальной нагрузке (0,9 мм).
· Шкалы для легкой регулировки расстояния между роллерами.
· Поршень прямого действия с компенсирующими противовесами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Технические Характеристики |
C090-07N |
|
Предел нагружения |
200 кН |
|
Макс. просвет между верхними и нижними роллерами |
160 мм |
|
Расстояние между колоннами |
720 мм |
|
Ход поршня |
110 мм |
|
Класс точности |
1 |
|
Электропитание |
230 В / 750 Вт |
|
Габариты |
990x970x1105 мм |
|
Масса |
не более 250 кг |
Поставляется БЕЗ верхних и нижних роллеров, которые заказываются отдельно.
Роллеры, Ø40 мм, закаленные и отшлифованные, с антикоррозийным покрытием.
Нижние роллеры имеют регулируемое расстояние от 75 до 900 мм и верхние роллеры имеют регулируемое расстояние от 75 до 180 мм для двухточечного испытания.
Возможность легкой установки одного верхнего роллера по центру для одноточечного нагружения.
C090-12 - НАБОР РОЛЛЕРОВ, верхние и нижние, длина 160 мм;
C090-13 - НАБОР РОЛЛЕРОВ, верхние и нижние, длина 613 мм.
ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

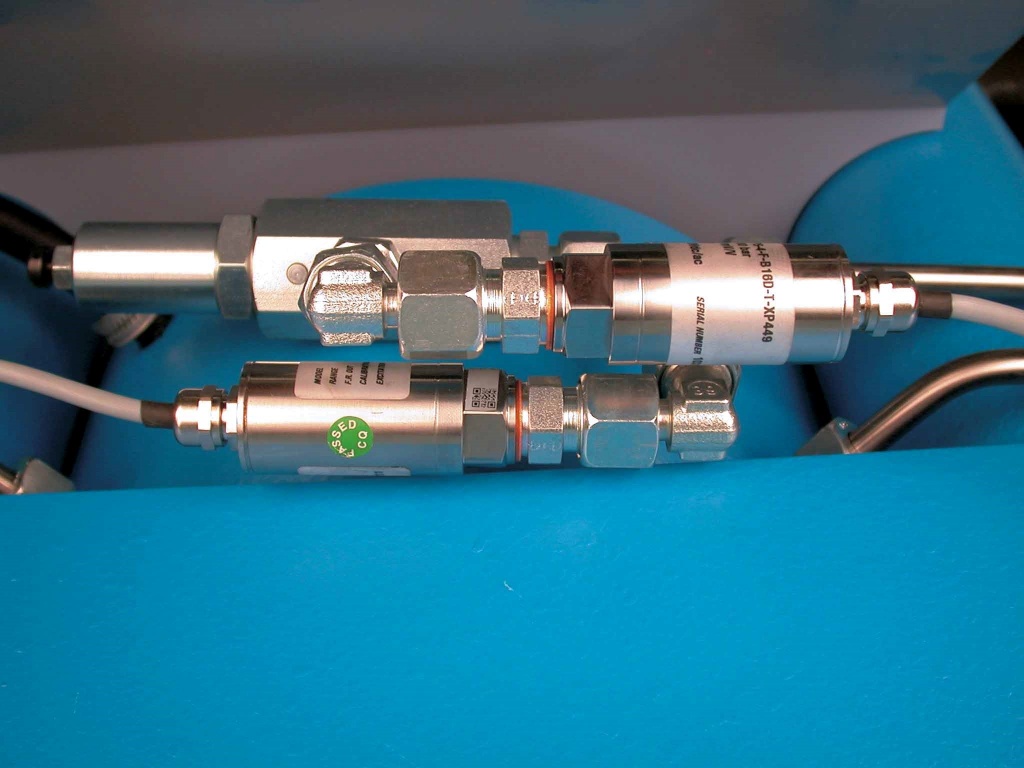

1. КОМПЛЕКТ ВТОРОГО ИЗМЕРИТЕЛЬНОГО ДИАПАЗОНА НА 100КН ДЛЯ ИСПЫТАНИЯ ЦЕМЕНТНЫХ ОБРАЗЦОВ MATEST C097-01
Измерительный диапазон нагрузок:
- 10...100 кН
Комплект для второго диапазона 100 кН с соответствующим датчиком давления, вмонтированным в гидравлическую систему, и вентилем (соленоидным клапаном для Cyber-Plus и Servo-Plus). Устанавливается на испытательные машины с цифровым блоком управления. Это решение обеспечивает высокую точность измерений при малых нагрузках, которая необходима для испытаний: цементных образцов, бетонных балочек на изгиб, растяжение при раскалывании цилиндров и кубов, изгиб бордюрного камня, плит и т.д. при использовании пресса на сжатие бетона.
Нужный диапазон нагрузок переключается программно.
2. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ ЦИЛИНДРОВ (СОГЛАСНО EN 12390-6 | ASTM C496 | NF P18-408)
Модель |
Цилиндр Ø x высота мм |
Масса кг |
Высота мм |
C100 |
150x300, 160x320, 6”x 12” |
20 |
280 |
C101 |
100x200, 110x220, 4”x 8” |
12 |
220 |
C102 |
40 x 80 |
1 |
90 |
3. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА ИЗГИБ БАЛОЧЕК 40,1X40X160 ММ E172-01 (СОГЛАСНО СТБ EN 196-1)
Масса: 11 кг

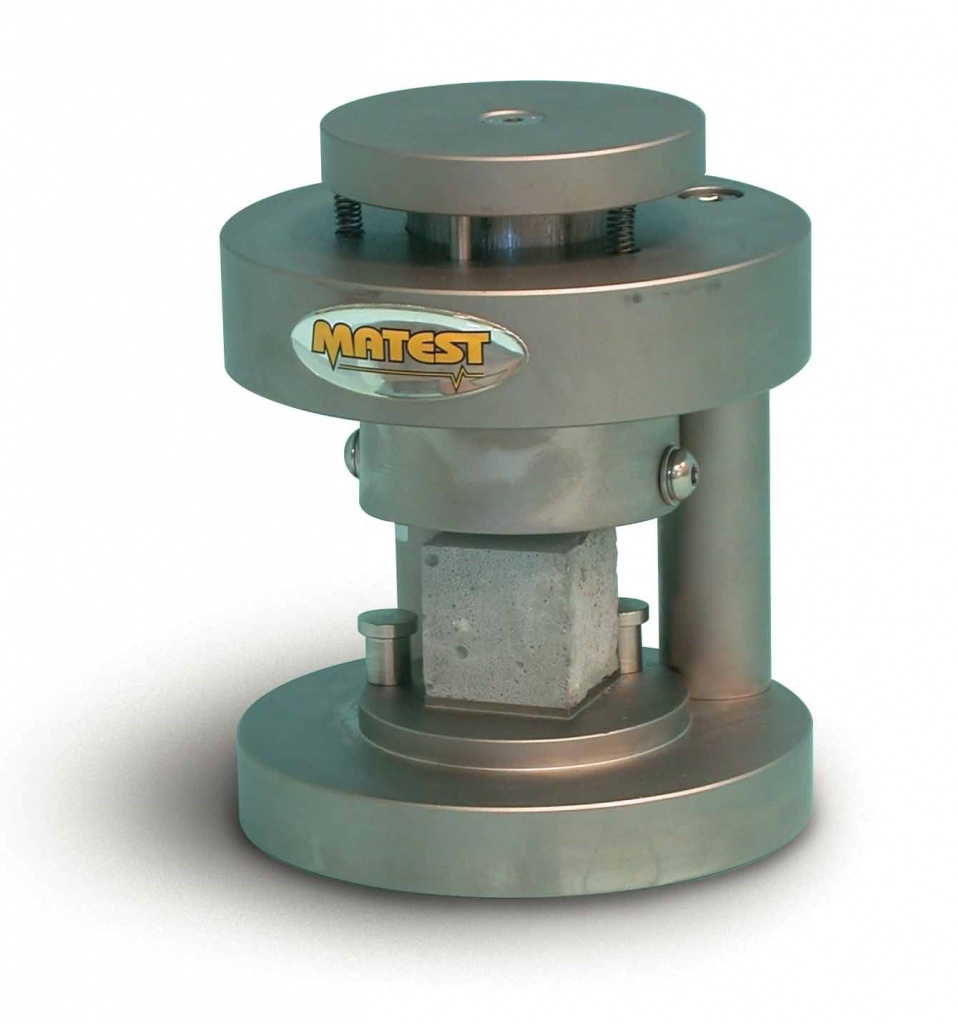

5. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ ПОЛОВИНОК БАЛОЧЕК 40,1X40X160 ММ, СЛОМАННЫХ ПРИ ИЗГИБЕ E170 (СОГЛАСНО СТБ EN 196-1)
Твердость нажимных пластин 60 HRC, верхняя пластина на шарнирной опоре. Съемный фиксатор расположен на расстоянии 10 мм от поверхности нажимной пластины в соответствии с требованиями EN 196-1. Имеет антикоррозийное покрытие.
Масса: 12 кг
5. ПРИСПОСОБЛЕНИЕ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ БЕТОННЫХ КУБОВ 100ММ И 150ММ И ДОРОЖНОЙ ПЛИТКИ C103
Габариты (ДШВ): 350x250x264 мм.
Масса: 17 кг
6. ПРИСПОСОБЛЕНИЕ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ ДОРОЖНОЙ ПЛИТКИ И КУБОВ 300Х500ММ C103-02
Масса: 10 кг
7. ВЕРХНИЙ ПУАСОН ДЛЯ 3-Х ТОЧЕЧНОГО ИЗГИБА БОРДЮРНОГО КАМНЯ (EN 1340) C091-13
ВЕРХНИЙ ПУАНСОН (стальной) для 3-х точечного теста на изгиб БОРДЮРНОГО КАМНЯ. Устанавливается на поршень машины. За счет подвижного соединения не оказывает скручивающего действия на образец. СТАНДАРТ: EN 1340.
8. ИЗМЕРЕНИЕ ПРОГИБА БАЛОЧЕК ИЗ ФИБРОБЕТОНА РАЗМЕРАМИ 100x100x400(500) мм и 50x150x500(600) С090-15
ИЗМЕРЕНИЕ ПРОГИБА балочек из фибробетона размерами 100x100x400(500) мм и 50x150x500(600) мм СТАНДАРТЫ: EN 14488-3 | ASTM C1609, C1018
Испытание проводится с использованием специального оборудования (измеритель прогиба с преобразователями перемещения) и автоматической сервоуправляемой системы для увеличения и снижения нагружения Servoplus.
9. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА ИЗГИБ КЕРАМИЧЕСКИХ БЛОКОВ C093-11
СТАНДАРТ: EN 15037-2, 15037-3 | UNI 9730-3
10. ТЕСТ ПОГЛОЩЕНИЯ ЭНЕРГИИ на образцах торкретбетона C090-14
СТАНДАРТЫ: EN 14488-5 | UNI 10834
Для проведения испытания необходимо специальное оборудование (квадратное основание 500х500 мм, нагружающий элемент, преобразователь перемещения) и программно-аппаратная автоматическая система нагружения и перемещения.
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ
C127N ВСТРОЕННЫЙ ГРАФИЧЕСКИЙ ПРИНТЕР

Предназначен для распечатки результатов испытаний
C127-11 ТЕРМОБУМАГА для принтера (упаковка 10 рулонов)
