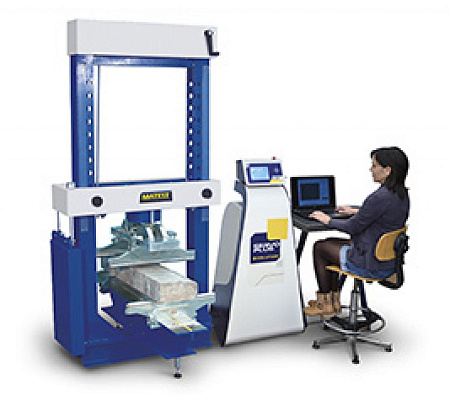

Предназначена испытаний на изгиб бетонных балочек до 200x200x800 мм, бетонных плит, дорожных плит, плиток, пластин, образцов цемента, труб и других типов материалов с размерами до 550x550 мм (максимальное расстояние между нижними роллерами 1300 мм).
Комплектуется блоком управления "Servo-Plus Evolution".
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
· Вертикальный просвет между верхними и нижними роллерами регулируется ручной лебедкой с противовесами.
· В комплекте - 4 регулируемых роллера на шарнирах для двухточечного нагружения.
· Возможность легкой установки одного верхнего роллера по центру для одноточечного нагружения.
· Поршень прямого действия с компенсирующими противовесами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Технические Характеристики |
C093-03N |
|
Предел нагружения |
150 кН |
|
Вертикальный просвет между верхними и нижними роллерами: • максимальный • минимальный |
825 мм 65 мм |
|
Шаг просвета между верхними и нижними роллерами |
76 мм |
|
Размер роллеров |
Ø40x550 мм |
|
Расстояние между нижними роллерами (регулируется) |
75... 1325 мм |
|
Расстояние между верхними роллерами (регулируется) |
75... 575 мм |
|
Ход поршня |
~ 110 мм |
|
Класс точности |
1 |
|
Электропитание |
230 В / 750 Вт |
|
Габариты (ДШВ) |
970x1400x2000 мм |
|
Масса |
не более 850 кг |
ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
1. КОМПЛЕКТ ВТОРОГО ИЗМЕРИТЕЛЬНОГО ДИАПАЗОНА НА 100КН ДЛЯ ИСПЫТАНИЯ ЦЕМЕНТНЫХ ОБРАЗЦОВ MATEST C097-01
Измерительный диапазон нагрузок:
- 10...100 кН
Комплект для второго диапазона 100 кН с соответствующим датчиком давления, вмонтированным в гидравлическую систему, и вентилем (соленоидным клапаном для Cyber-Plus и Servo-Plus). Устанавливается на испытательные машины с цифровым блоком управления. Это решение обеспечивает высокую точность измерений при малых нагрузках, которая необходима для испытаний: цементных образцов, бетонных балочек на изгиб, растяжение при раскалывании цилиндров и кубов, изгиб бордюрного камня, плит и т.д. при использовании пресса на сжатие бетона.
Нужный диапазон нагрузок переключается программно.
2. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ ЦИЛИНДРОВ (СОГЛАСНО EN 12390-6 | ASTM C496 | NF P18-408)
Модель |
Цилиндр Ø x высота мм |
Масса кг |
Высота мм |
C100 |
150x300, 160x320, 6”x 12” |
20 |
280 |
C101 |
100x200, 110x220, 4”x 8” |
12 |
220 |
C102 |
40 x 80 |
1 |
90 |
3. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА ИЗГИБ БАЛОЧЕК 40,1X40X160 ММ E172-01 (СОГЛАСНО СТБ EN 196-1)
Масса: 11 кг
5. ПРИСПОСОБЛЕНИЕ ДЛЯ ИСПЫТАНИЙ НА СЖАТИЕ ПОЛОВИНОК БАЛОЧЕК 40,1X40X160 ММ, СЛОМАННЫХ ПРИ ИЗГИБЕ E170 (СОГЛАСНО СТБ EN 196-1)
Твердость нажимных пластин 60 HRC, верхняя пластина на шарнирной опоре. Съемный фиксатор расположен на расстоянии 10 мм от поверхности нажимной пластины в соответствии с требованиями EN 196-1. Имеет антикоррозийное покрытие.
Масса: 12 кг
5. ПРИСПОСОБЛЕНИЕ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ БЕТОННЫХ КУБОВ 100ММ И 150ММ И ДОРОЖНОЙ ПЛИТКИ C103
Габариты (ДШВ): 350x250x264 мм.
Масса: 17 кг
6. ПРИСПОСОБЛЕНИЕ НА РАСТЯЖЕНИЕ ПРИ РАСКАЛЫВАНИИ ДОРОЖНОЙ ПЛИТКИ И КУБОВ 300Х500ММ C103-02
Масса: 10 кг
7. ВЕРХНИЙ ПУАСОН ДЛЯ 3-Х ТОЧЕЧНОГО ИЗГИБА БОРДЮРНОГО КАМНЯ (EN 1340) C091-13
ВЕРХНИЙ ПУАНСОН (стальной) для 3-х точечного теста на изгиб БОРДЮРНОГО КАМНЯ. Устанавливается на поршень машины. За счет подвижного соединения не оказывает скручивающего действия на образец. СТАНДАРТ: EN 1340.
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ
C127N ВСТРОЕННЫЙ ГРАФИЧЕСКИЙ ПРИНТЕР
Предназначен для распечатки результатов испытаний
C127-11 ТЕРМОБУМАГА для принтера (упаковка 10 рулонов)
