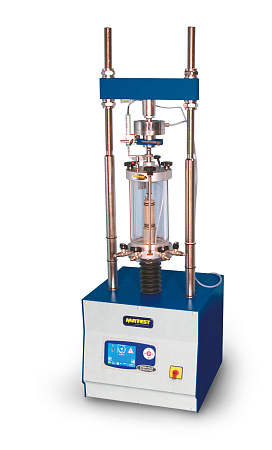

Рама представляет собой жесткую хромированную стальную конструкцию с двумя колоннами. Электронный цветной сенсорный экран с микропроцессорной системой управления позволяет проводить испытания в диапазоне скоростей от 0,00001 до 12 мм / мин. Максимальная грузоподъемность составляет 50 кН и подходит для мод. S305 (максимальный размер образца 70x140 мм) и S306 (максимальный размер образца 100x200 мм), производства Матест или других производителей. Система гарантирует высокое разрешение в режиме реального времени. Нагружающая платформа снабжена электрической защитой хода, чтобы избежать неправильных действий оператора и повреждения машины.
- Максимальная нагрузка: 50 кН
- Скорость движения поршня: от 0,00001 до 12 мм/мин
- Минимальный вертикальный просвет: 400 мм (140 мм с динамометрическим кольцом)
- Максимальный вертикальный просвет: 1100 мм (840 мм с динамометрическим кольцом)
- Горизонтальный просвет: 380 мм
- Плита: Ø177 мм
Электропитание: 230В 1ф 50/60Гц 600Вт
Габариты: 490x510x(в)1800 мм
Масса: 115 кг
Встроенное ПО:
- Электронный блок управления Cyber-plus Evolution с цветным графическим сенсорным дисплеем ¼ VGA, который работает как настольный ПК, на базе операционной системы Windows для управления данными. (Анализ данных, результатов тестов, графики с программным обеспечением S335-10N, дополнительные принадлежности)
- Сенсорный дисплей и меню позволяют легко настроить параметры и выполнить тест. Результаты теста являются высокоточными и отображаются мгновенно
- Прибор может выполнять тесты без внешнего ПК, т.к. “Cyber-Plus” предоставляет функции ПК
- Прямое подключение к интранету (локальная сеть) и сети интернет для установления удаленной связи и проведения диагностического анализа от технических специалистов или для обновления программного обеспечения
- Неограниченный объем памяти: 2 USB порта, 1 слот для SD карты
- Возможность выбора нескольких языков
- Прибор оснащен 8 разъемами для системы сбора и обработки данных, до 8 аналоговых /цифровых каналов (которые активируются с помощью дополнительной прошивки S301-05) для тензодатчиков и преобразователей. Дополнительный слот для расширения бортовых каналов до 16 (с S301-06).

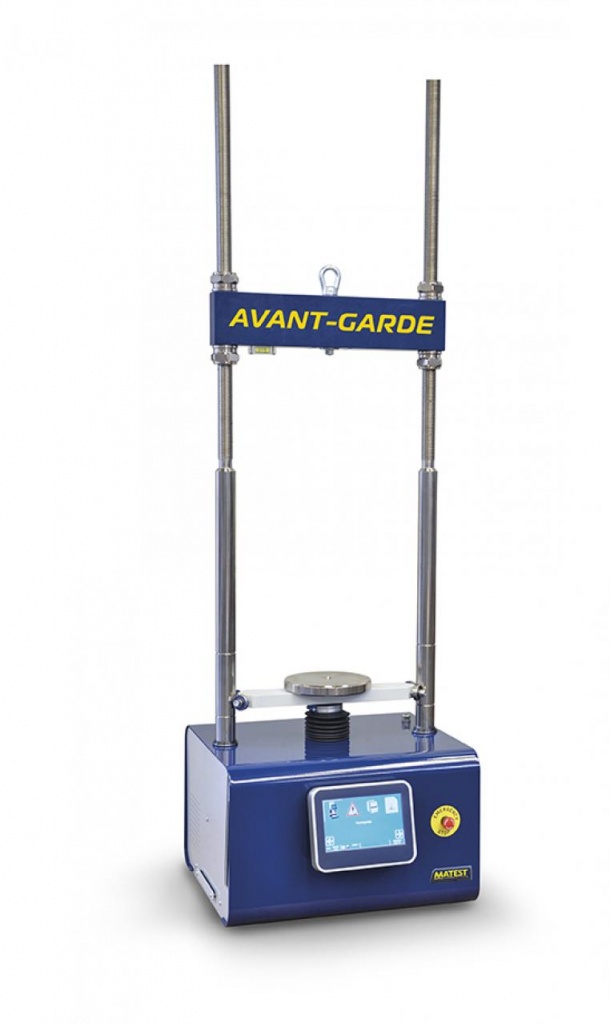

S301-02
AVANT-GARDE
РАМА С РАСШИРЕННЫМ ДИАПАЗОНОМ СКОРОСТЕЙ И ТРИАКСИАЛЬНОЙ НАГРУЗКОЙ 50 KH RANGE
Matest S301-02 - новая высокопроизводительная грузовая рама, специально разработанная для передовых лабораторий, где требуется максимальная скорость испытания до 100 мм / мин.
Нужный диапазон скоростей этой электромеханической машины позволяет выполнять тесты без ограничений, Образцы для испытаний диаметром 150 мм.
Рама с большой нагрузкой обеспечивает автоматическое управление нагрузкой или перемещением / деформацией и использует новые технологии, чтобы точно следовать форме с закругленными углами.
Сенсорный дисплей с фронтальным креплением позволяет легко контролировать основные функции и сбор данных.
ГЛАВНЫЕ ХАРАКТЕРИСТИКИ
- Максимальная скорость испытания, 100мм / мин
- Максимальный диаметр образца, мм 150
- Максимальное усилие сжатия, 50кН
- Инновативный дезайн с инновативным кругловым углами
- Сенсорный, реголируемый, высококачественный экран
- Обеспечивает беконечные CBR, Mаршалл и обычные трехосные испытаний
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
МОДЕЛЬ |
S301N |
S301-02 (NEW) |
|
Максимальный диаметр образца, мм |
150 |
150 |
|
Минимальная скорость испытания, мм / мин |
0,00001 |
0,00001 |
|
Максимальная скорость испытания, мм / мин |
12 |
100 |
|
Максимальное усилие сжатия, кН |
50 |
50 |
|
Минимальный вертикальный зазор, мм |
400 |
390 |
|
Максимальный вертикальный зазор, мм |
1100 |
1110 |
|
Горизонтальный зазор, мм |
380 |
380 |
|
Диаметр плиты, мм |
177 |
177 |
|
Движение плиты, мм |
100 |
100 |
|
Размеры, мм (h x w x d) (приблизительно) |
1800х490х510 |
1675х500х530 |
|
Источник питания: |
230В 1ф 50/60Гц 600Вт |
230В 1ф 50/60Гц 1500Вт |
|
Вес, кг (приблизительно) |
115 |
130 |
ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ
S301-05 ПО ДЛЯ СБОРА / ОБРАБОТКИ ДАННЫХ система до 8 аналоговых / цифровых каналов для тензодатчиков и преобразователей. Визуализация графиков и чисел, обработка, печать и хранение результатов теста. Это ПО активирует 8 разъемов, предусмотренных на нагружающей раме.
S301-06 8-КАНАЛЬНЫЙ ВНУТРЕННИЙ МОДУЛЬ, для расширения системы до 16 каналов трехосного сжатия.
S335-10N ПО “ОТЧЕТ ТРЕХОСНЫЙ ТЕСТ”
