Лазерный интерферометр признан высокоточным, высокочувствительным методом измерения с использованием длины волны света в качестве критерия, и широко используется в высокотехнологичной производственной сфере.

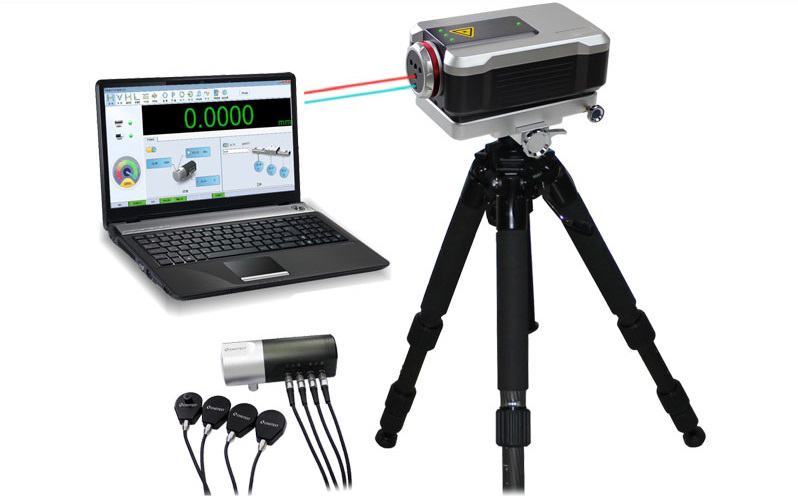

Лазерный интерферометр IM6000 состоит из высокочастотного гелий-неонового лазерного генератора от поставщика из США, высокоточных модулей компенсации окружающей среды, высокоточной системы обработки сигнала лазерной интерференции, высокопроизводительной компьютерной системы управления. Применяя технологию тепловой стабилизации частоты лазера в двухпродольном режиме и геометрические параметры интерференционного оптического пути, IM6000 может быстро (около 6 минут) выдавать долгосрочный стабильный и высокоточный (0.05мд) лазер, который имеет мощные антиинтерференционные характеристики. С помощью различных призменных модулей, он может измерять линейность, угол, прямолинейность, плоскостность и перпендикулярность, кроме того, он также может анализировать динамические характеристики.

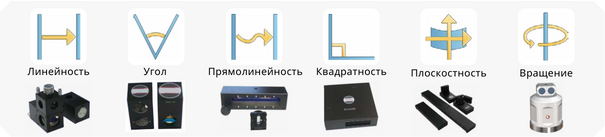

Функциональный модуль лазерного интерферометра

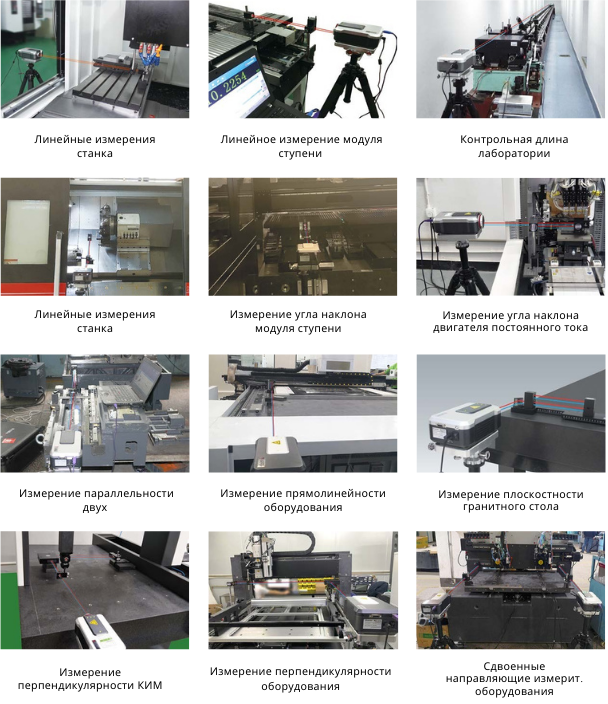

Лазерный интерферометр IM 6000 обладает преимуществами высокой точности измерений, большого диапазона измерений, высокой скорости измерения и высокого разрешения при самой высокой скорости. В сочетании с различными группами оптических линз может осуществлять высокоточные измерения геометрических параметров, таких как измерение линейной длины, градуса угла, прямолинейности, перпендикулярности, параллельности и плоскостности.
С помощью ПО для динамических измерений лазерного интерферометра SJ6000 можно выполнять динамические измерения линейности, угла и прямолинейности и проводить проверку производительности.
Также можно проводить анализ смещения, анализ скорости, анализ ускорения, FFT анализ, например анализ динамических характеристик винтовой направляющей, анализ вибрации, анализ характеристик реакций системы привода и т. д.
Отличительные характеристики
- Простое выполнение быстрых и высокоточных измерений направляющей движения, а также коррекции люфта и компенсации шага винта.
- Осуществляет динамическое измерение и анализ перемещения, скорости, ускорения и частоты амплитуды колебаний.
- Заданы общепринятые стандарты станков на отечественном и зарубежном уровне.
