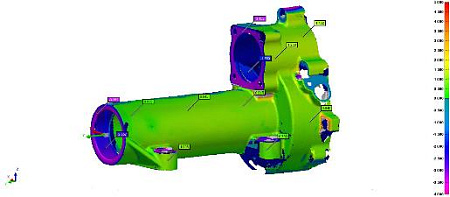

Измерительная рука Мастер ЭВА 6 предназначена для автономного использования в метрологическом оборудовании, обеспечивая трехмерный контроль с помощью контактного щупа, а также возможности оцифровки и обратного проектирования. Она отвечает самым строгим современным стандартам качества. Встроенные высокоточные энкодеры с инновационной системой соединений, выполненные из таких материалов как титан, гарантируют системе высокую точность, надежность и стабильность результатов.

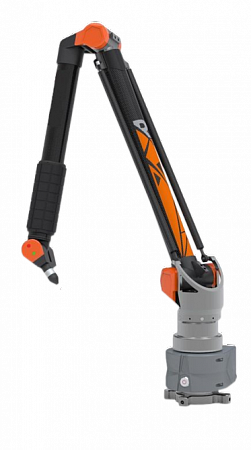

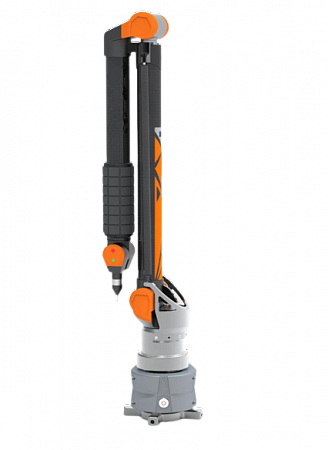

Конструкция руки Мастер ЭВА состоит из трех шарнирных секций, что позволяет обеспечить шесть степеней свободы для ее 6-осевой работы. Это дает возможность достигать целевых точек в любой заданной позиции без ограничений.

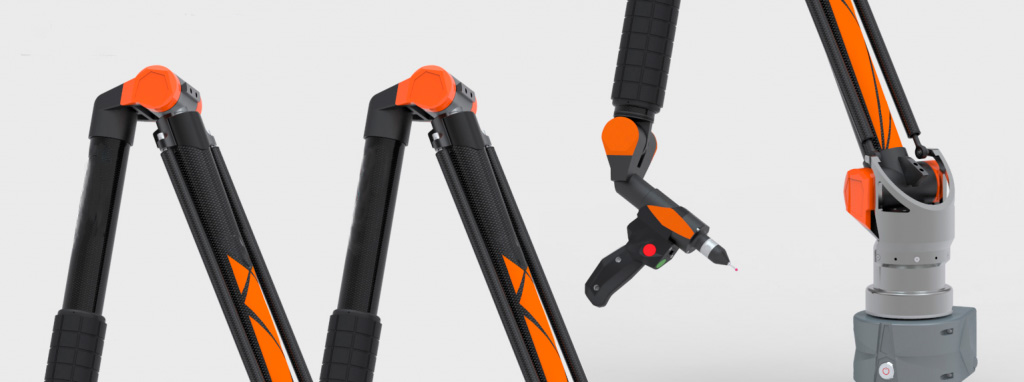

Рука включает вертикальную колонну, которая вращается вокруг первого сустава, и соединена со второй секцией, способной вертикально перемещаться вокруг второго сустава. Затем третья секция обеспечивается движением вдоль оси вокруг третьего сустава и вращением ортогонально вокруг четвертого. На третьей секции может также вращаться зонд, используя суставы пять и шесть, что придает устройству дополнительные возможности.
Почему стоит выбрать Мастер ЭВА?
Это устройство является идеальным выбором для контактного измерения и лазерного сканирования, особенно для компаний, стремящихся к высококачественным стандартам в области координатно-измерительных машин. Оно предлагает надежное решение для контроля с отличным соотношением цены и качества.
Особенности измерительной руки Мастер ЭВА 6:
- Уникальная конструкция металлических соединений: Измерительная рука Мастер ЭВА 6 использует продуманную конструкцию соединительных элементов, что позволяет сократить затраты на изготовление узлов, не оказывая значительного влияния на общую стоимость устройства.
- Высокоточные энкодеры: В конструкции используются только отобранные производительные энкодеры, что обеспечивает получение максимально точных значений углов для каждого соединительного механизма.
- Инновационные математические модели: В системе применяются прогрессивные математические модели, позволяющие эффективно корректировать ошибки, возникающие в процессе калибровки.
- Широкий ассортимент моделей: Измерительная рука Мастер ЭВА 6 доступна в десяти различных размерах, варьирующихся от 2,0 до 9,0 метров.
Технические характеристики измерительной руки Мастер ЭВА 6:
|
Модель |
Диапазон измерений (диаметр),м |
Максимально допустимая погрешность при измерении однонаправленных параметров длины, мм |
Максимально допустимая погрешность при измерении диаметра сферы,мм |
Максимально допустимая погрешность при разных положениях манипулятора, мм |
Максимально допустимая погрешность формы сферы, мм |
Вес,кг |
|
Мастер ЭВА 6 2.0 |
2.0 |
0.022 |
0.008 |
0.028 |
0.016 |
7.2 |
|
Мастер ЭВА 6 2.5 |
2.5 |
0.026 |
0.009 |
0.032 |
0.018 |
7.5 |
|
Мастер ЭВА 6 3.0 |
3.0 |
0.038 |
0.014 |
0.047 |
0.027 |
7.9 |
|
Мастер ЭВА 6 3.5 |
3.5 |
0.046 |
0.017 |
0.058 |
0.034 |
8.1 |
|
ММастер ЭВА 6 4.0 |
4.0 |
0.059 |
0.022 |
0.074 |
0.039 |
8.3 |
|
Мастер ЭВА 6 4.5 |
4.5 |
0.073 |
0.025 |
0.092 |
0.045 |
9.3 |
|
Мастер ЭВА 6 5.0 |
5 |
0.120 |
0.038 |
0.144 |
0.070 |
9.7 |
|
Мастер ЭВА 6 6.0 |
6 |
0.147 |
0.067 |
0.190 |
0.098 |
12.0 |
|
Мастер ЭВА 6 7.0 |
7 |
0.184 |
0.095 |
0.238 |
0.238 |
13.2 |
|
Мастер ЭВА 6 9.0 |
9 |
0.218 |
0.109 |
0.273 |
0.149 |
16.0 |
