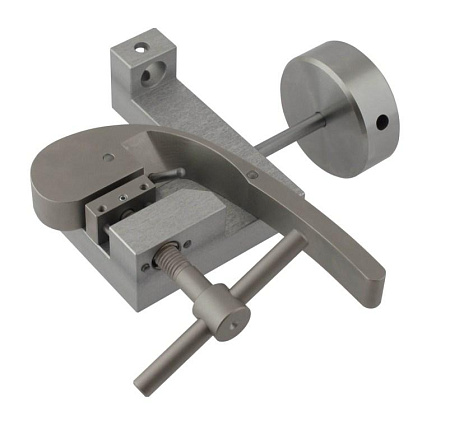

Захват отличается наличием направляющей, препятствующей перегибу и разрыву образцов у основания губок, и балансировочным грузом.
Варианты поверхности зажимов:
- гладкая (S);
- зубчатая пирамидальная (P).
Технические характеристики:
Характеристика |
Z7-Y-5-S/P |
Макс. нагрузка растяжения, кН |
5 |
Размер образца |
круглого - Ø 0-3 мм; ленточного - ширина не более 20 мм |
Размер зажимных губок, мм |
30×20 |
Диаметр посадочного отверстия*, мм |
15,9 |
Материал |
алюминий |
Температурный диапазон |
0°C … +70°C |
Габаритные размеры, мм |
200×183, 2×100 |
