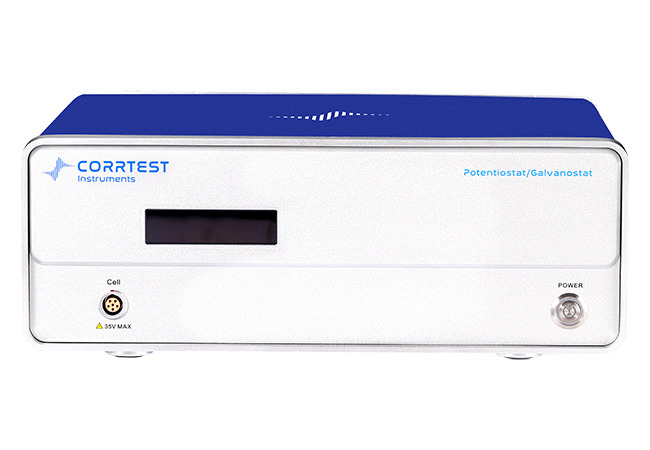

Электрохимическая рабочая станция серии CS (потенциостат/гальваностат) объединяет в одном приборе высокоскоростной цифровой генератор сигналов, быструю систему сбора данных, а также потенциостат и гальваностат. Надёжное аппаратное обеспечение в сочетании с программным обеспечением обеспечивает стабильность и точность измерений.
Прибор применяется для изучения механизмов электросинтеза, электроосаждения, анодного окисления, выполнения электрохимического анализа и разработки датчиков, а также для исследований новых энергетических материалов (литий‑ионные аккумуляторы, солнечные элементы, топливные элементы, суперконденсаторы), современных функциональных и фотоэлектронных материалов, а также коррозионных процессов металлов в воде, бетоне и почве.
Модели серии CS:
- CS350M: самая функционально насыщенная версия с встроенным модулем электрохимической спектроскопии, поддерживает полный набор методов.
- CS310M: оснащена модулем электрохимической спектроскопии, но содержит меньший набор вольтамперометрических методов по сравнению с CS350M.
- CS300M: базовая версия без модуля электрохимической спектроскопии; включает все остальные доступные методы, за исключением спектроскопии.
| Технические характеристики | Описание |
| Поддержка 2-, 3- или 4-электродной системы | Диапазон потенциала и тока: автоматический |
| Диапазон регулирования потенциала: ±10 В (можно настроить до ±12 В ) | Диапазон регулирования тока: ±2А |
| Точность контроля потенциала: 0,1%×полный диапазон±1 мВ | Точность регулирования тока: 0,1%×полный диапазон |
| Потенциальное разрешение: 10 мкВ (>100 Гц), 3 мкВ (<10 Гц) | Чувствительность по току: 1 пА |
| Время нарастания: <1 мкС (<10 мА), <10 мкС (<2 А) | Входное сопротивление эталонного электрода: 1012 Ом ||20 пФ |
| Диапазон тока: 2нА~2А, 10 диапазонов | Допустимое напряжение: ±21 В |
| Максимальный выходной ток: 2А | Скорость сканирования CV и LSV: 0,001 мВ~10 000 В/с |
| Длительность импульса CA и CC: 0,0001~65 000 с | Приращение тока во время сканирования: 1 мА при 1 А/мс |
| Приращение потенциала во время сканирования: 0,076 мВ при 1 В/мс | Частота SWV: 0,001~100 кГц |
| Ширина импульса DPV и NPV: 0,0001~1000 с | Сбор данных AD: 16 бит при 1 МГц, 20 бит при 1 кГц |
| Разрешение DA: 16 бит, время установки: 1 мкс | Минимальное приращение потенциала в CV: 0,075 мВ |
| Частота IMP: 10 мкГц~1 МГц | Фильтры нижних частот: охватывают 8 декад |
| Операционная система: Windows 10/11 | Интерфейс: USB 2.0 |
| Вес/Размеры: 6,5 кг, 36,5 x 30,5 x 16 см | |
| ЭИС (спектроскопия электрохимического импеданса) | |
| Генератор сигналов | |
| Диапазон частот: 10 мкГц~1 МГц | Амплитуда переменного тока: 1 мВ ~ 2500 мВ |
| Смещение постоянного тока: -10~+10 В | Выходное сопротивление: 50 Ом |
| Форма волны: синусоида, треугольная волна и прямоугольная волна | Искажение волны: <1% |
| Режим сканирования: логарифмический/линейный, увеличение/уменьшение | |
| Анализатор сигналов | |
| Интегральное время: минимум: 10 мс или самое длинное время цикла | Максимум: 106 циклов или 105 с |
| Задержка измерения: 0~105 с | |
| Компенсация смещения постоянного тока | |
| Потенциальный диапазон автоматической компенсации: -10 В~+10 В | Диапазон компенсации тока: -1А~+1А |
| Полоса пропускания: 8-декадный частотный диапазон, автоматическая и ручная настройка | |
Методы серии CS:
| Технические характеристики | CS300M | CS310M | CS350M | |
| Стабильная поляризация |
Потенциал разомкнутой цепи (OCP) |
✔ | ✔ | ✔ |
| Потенциостатический (кривая i-t) | ✔ | ✔ | ✔ | |
| Гальваностатический | ✔ | ✔ | ✔ | |
| Потенциодинамический (график Тафеля) |
✔ |
✔ | ✔ | |
| Гальванодинамический | ✔ | ✔ | ✔ | |
| Транзиентная поляризация | Многоступенчатые потенциальные шаги | ✔ | ✔ | ✔ |
| Многоступенчатые токовые шаги | ✔ | ✔ | ✔ | |
| Потенциальный ступенчатый шаг (VSTEP) | ✔ | ✔ | ✔ | |
| Гальванический ступенчатый шаг (ISTEP) | ✔ | ✔ | ✔ | |
|
Хронометоды |
Хронопотенциометрия (CP) | ✔ | ✔ | ✔ |
| Хроноамперометрия (CA) | ✔ | ✔ | ✔ | |
| Хронокулонометрия (CC) | ✔ | ✔ | ✔ | |
| Вольтамперометрия | Циклическая вольтамперометрия (CV) | ✔ | ✔ | ✔ |
| Линейная развертка потенциала (LSV) | ✔ | ✔ | ✔ | |
| Вольтамперометрия с лестничным изменением потенциала (SCV) | ✔ | ✔ | ||
| Квадратно-волновая вольтамперометрия (SWV) | ✔ | ✔ | ||
| Дифференциальная импульсная вольтамперометрия (DPV) | ✔ | ✔ | ||
| Нормальная импульсная вольтамперометрия (NPV) | ✔ | ✔ | ||
| Дифференциальная нормальная импульсная вольтамперометрия (DNPV) | ✔ | ✔ | ||
| Вольтамперометрия переменного тока (ACV) | ✔ | ✔ | ||
| ЭИС (EIS) | Потенциостатическая ЭИС (для построения графиков Найквиста и Боде) | ✔ | ✔ | |
| Гальваностатическая ЭИС | ✔ | ✔ | ||
| Потенциостатическая ЭИС (с произвольной частотой) | ✔ | ✔ | ||
| Гальваностатическая ЭИС (с произвольной частотой) | ✔ | ✔ | ||
| Анализ Мотта-Шоттки | ✔ | ✔ | ||
| Потенциостатическая ЭИС в зависимости от времени (на одной частоте) | ✔ | ✔ | ||
| Гальваностатическая ЭИС в зависимости от времени (на одной частоте) | ✔ | ✔ | ||
| Измерение коррозии | Циклическая поляризационная кривая (CPP) |
✔ |
✔ | ✔ |
| Линейная поляризационная кривая (LPR) | ✔ | ✔ | ✔ | |
| Электрохимическая потенциокинетическая реактивация (EPR) | ✔ | ✔ | ✔ | |
| Электрохимический шум (EN) | ✔ | ✔ | ✔ | |
| Амперметр нулевого сопротивления (ZRA) | ✔ | ✔ | ✔ | |
|
Тестирование аккумуляторов |
Заряд и разряд батареи | ✔ | ✔ | ✔ |
| Гальваностатический заряд и разряд (GCD) | ✔ | ✔ | ✔ | |
| Потенциостатический заряд и разряд (PCD) | ✔ | ✔ | ✔ | |
| Методы прерывистого титрования потенциала (PITT) | ✔ | ✔ | ✔ | |
| Метод гальваностатического прерывистого титрования (GITT) | ✔ | ✔ | ✔ | |
| Амперометрия |
Дифференциальная импульсная амперометрия (DPA)
|
✔ | ✔ | |
|
Двойная дифференциальная импульсная амперометрия (DDPA)
|
✔ | ✔ | ||
|
Тройная импульсная амперометрия (TPA)
|
✔ | ✔ | ||
|
Интегрированное импульсное амперометрическое детектирование (IPAD)
|
✔ | ✔ | ||
