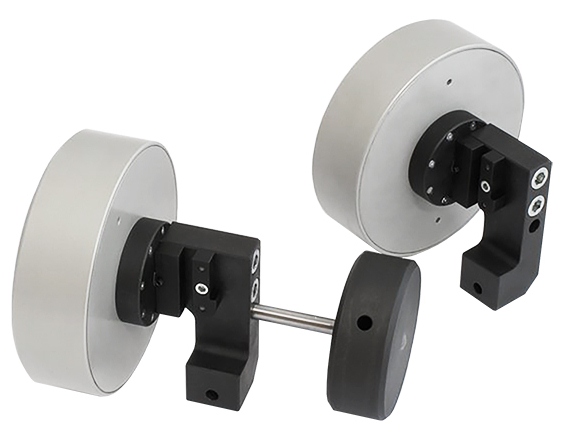

Конструкция захвата предусматривает наличие балансировочного груза.
Варианты поверхности зажимов:
- гладкая (S);
- алмазная (D);
- зубчатая пирамидальная (P).
Варианты поверхности зажимов:
- гладкая (S);
- алмазная (D);
- зубчатая пирамидальная (P).
Технические характеристики:
|
Характеристика |
Z7-PY-10-S/D/P |
|
Макс. нагрузка растяжения, кН |
10 |
|
Макс. нагрузка сжатия, кН |
12 |
|
Макс. давление, Мпа |
0,7 |
|
Размер образца, мм |
длина - не менее 300 мм; ширина - не более 10 мм; толщина - не более 4 мм. |
|
Размер зажимных губок, мм |
10×40 |
|
Величина раскрытия, мм |
от 0 до 4 |
|
Пневматическое соединение |
внутренняя резьба М5 |
|
Диаметр посадочного отверстия*, мм |
15,9 |
|
Габаритные размеры, мм |
220×162 |
