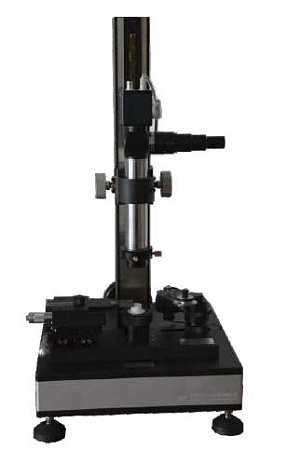

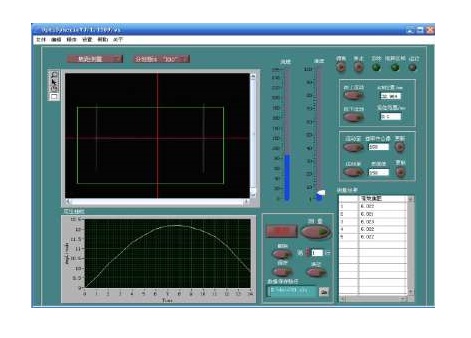

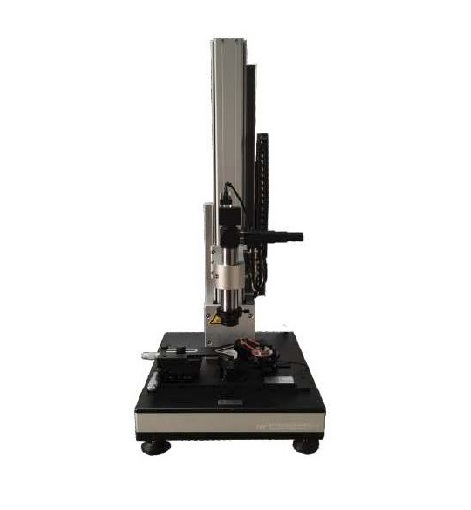

Измеритель эксцентриситета и фокусного расстояния серии LensFC (автоматическая модель LensFC-AT и ручная модель LensFC-MT) обеспечивает бесконтактное и неразрушающее измерение для точного определения эффективного фокусного расстояния и эксцентриситета линзы (или группы линз). Специальное программное обеспечение разработано для быстрого и простого выполнения измерений, а также для автоматизации сбора данных и расчета результатов. В частности, автоматический LensFC-AT использует программное обеспечение для автоматического определения оптимального фокусного положения, преодолевая фактор погрешности обычного определения человеческим глазом, требуя низкой квалификации конкретного оператора и обеспечивая высокую повторяемость измерений. Он может использоваться для контроля индексов обработки и проверки отгрузки при обработке линз, проверки функциональных индексов отдельных линз при сборке линз и точного контроля точности сборки.
Особенности:
- Высокая функциональность, включая измерение эффективного фокусного расстояния и центрального отклонения;
- Комбинация различных объективов и разделительных пластин для измерения различных фокусных расстояний для повышения точности и повторяемости измерений;
- Автоматическое вращение линзы и вакуумная адсорбция повышают точность и повторяемость измерений;
- Простота в эксплуатации, высокая точность измерений, цифровое отображение результатов измерений с помощью тестового программного обеспечения.
Технические характеристики LensFC:
| Модель | LensFC-AT | LensFC-MT |
|---|---|---|
| Эффективное фокусное расстояние (EFL) | ||
| Диапазон измерения | ± 5~± 450 мм | ± 5~± 450 мм |
| Точность измерения | 0.03% ~ 0.3% | 0.1% ~ 0.3% |
| Эксцентриситет | ||
| Диапазон измерения | - 450 ~+450 мм | - 450 ~+450 мм |
| Точность измерения | 0.2 мкм | 0.2 мкм |
| Диаметр линз | 1-200 мм | 1-150 мм |
| Режим измерения |
Автофокус, автоповорот, цифровое отображение результатов измерений |
Ручная фокусировка, автоповорот, цифровое отображение результатов измерений |
Принцип работы:

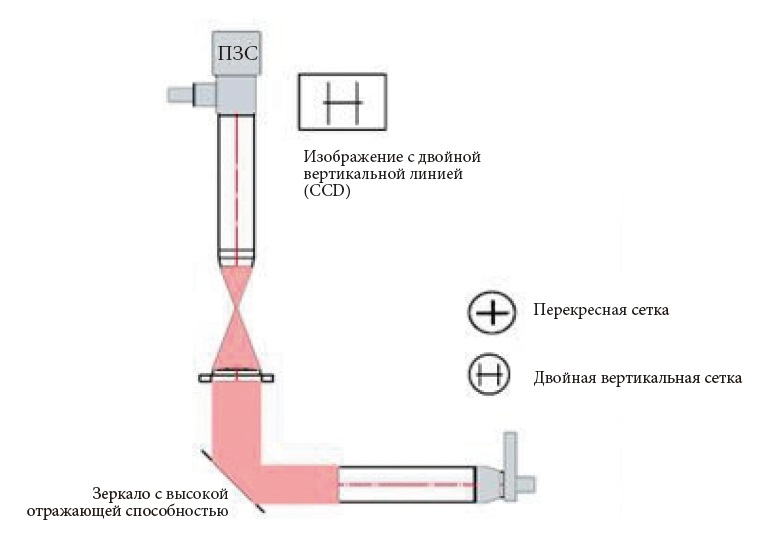

Фокусное расстояние - один из важнейших показателей дизайна линз, отражающий комплексную информацию о каждой поверхности, включая кривизну, материал, толщину и т.д., и его точность напрямую влияет на фактическую функцию использования линзы. Эффективное фокусное расстояние линз (или группы линз) - это расстояние от главной оптической плоскости до соответствующей фокальной точки, которое измеряется в режиме пропускания, а для измерения длины волны используется стандартный зеленый свет 546 нм, и двойная вертикальная линия пластины формирует изображение двойной вертикальной линии на ПЗС-матрице через параллельную световую трубку, измеряемый объектив, ахроматическую объективную линзу и фотоэлектрический автоколлиматор объективной линзы. Измерительное программное обеспечение управляет моторизованным панорамирующим столиком для точной фокусировки изображения и автоматически рассчитывает фокусное расстояние измеряемого объектива в соответствии с полученным изображением.
Эксцентриситет (или центральное отклонение) играет важную роль при сборке и применении объектива и напрямую влияет на качество изображения линз (или группы линз). Под эксцентриситетом понимаются два позиционных или угловых отклонения, когда оптическая ось не совпадает с базовой осью. Для измерения эксцентриситета требуется заменить делительную пластину нитью с перекрестием. Параллельный свет, падающий (проходящий или отраженный) через исследуемый образец, создает изображение нити с перекрестием в ее фокальной плоскости (или центре кривизны), а объектив поворачивается по внешней окружности, добавляя конфигурации. Высокоточная промышленная ПЗС-камера фиксирует изображение поперечных волосков и скачки изображения, вызванные вращением линзы. Затем используется тестовое программное обеспечение для точного расчета величины биения изображения поперечного волоска и, следовательно, эксцентриситета тестируемой детали.
Оборудование оснащено различными разделительными пластинами и различными релейными объективами для уточнения измерения эффективного фокусного расстояния, а также использует монохроматическую спектроскопию (стандарт 546 нм, который может быть изменен на другие длины волн по запросу) для обеспечения точности и повторяемости измерений различных фокусных расстояний. Точность измерения фокусного расстояния может быть прослежена на пленке метрологического стандарта Китайской академии мер и весов. Измерения эксцентриситета переключаются на стандартную поперечную сепарационную пластину для обеспечения точного определения центра оптической оси.
