Испытание прогибомером производится для определения на месте несущей способности грунта оснований дорог, земляного полотна при строительстве автомагистралей, аэропортов и т.п.

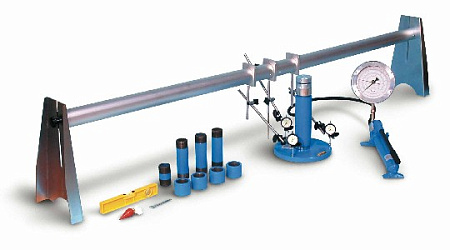

АНАЛОГОВАЯ ИЗМЕРИТЕЛЬНАЯ СИСТЕМА С ЦИФЕРБЛАТНЫМ МАНОМЕТРОМ
Состоит из:
S225-01 Гидравлического домкрата на 200 кН, в комплекте с ручным насосом, гидравлического шланга с быстроразъемным креплением, комплекта различных удлинителей, ящика.
S225-02 Манометра 0-200 кН, ц.д. 1 кН
S226-13 Верхней шарнирной опоры
S226-05 Нагружающей плиты Ø 300 мм
S226-06 Промежуточной пластины Ø 160 мм
S222-03 Телескопической алюминиевой опорной балки длиной 2,5 м, регулируемой по высоте, в комплекте с опорами, отвесом и пузырьковым уровнем. Упакован отдельно. (Альтернативное решение: S223-03 ”Y”-образная измерительная система, швейцарский метод см. стр. 519).
S377 Комплекта из трех ИЧ 25х0,01 мм
S226-16 Трех регулируемых держателей ИЧ.
Масса: 70кг
ПРИНАДЛЕЖНОСТИ
S223-01 МАНОМЕТР - 0 - 50 кН, ц.д. 0,25 кН с большой шкалой Ø 200 мм, в комплекте с быстроразъемным креплением, используется для точных показаний при низких нагрузках, как например 0,5 кг/см².
B103-10 ОПОРНАЯ ПЛИТА Ø 600 MM ИЗ ЛИТОГО АЛЮМИНИЯ
СТАНДАРТ: NF P94-117-1
Плита имеет центральное приспособление для измерения статической деформации дорожных покрытий с балкой Бенкельмана и определения несущей способности грунтов в полевых условиях (стандарт CNR N° 146 метод A). Предусмотрены также три резьбовых отверстия для трехточечного измерения несущей способности грунта.
Поставляется в комплекте с переходником для подсоединения гидравлического домкрата.
