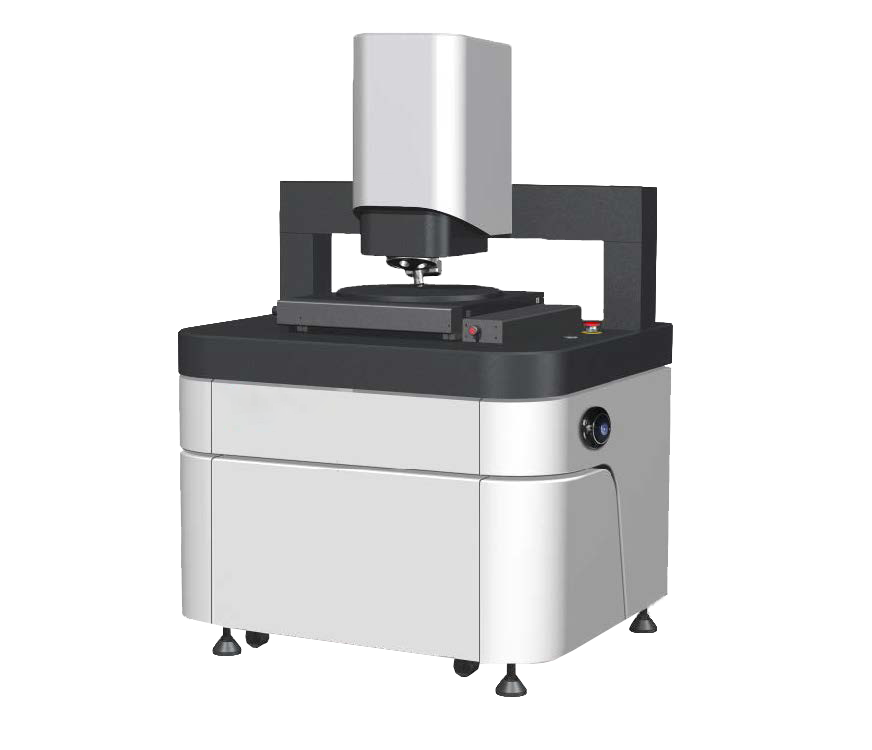

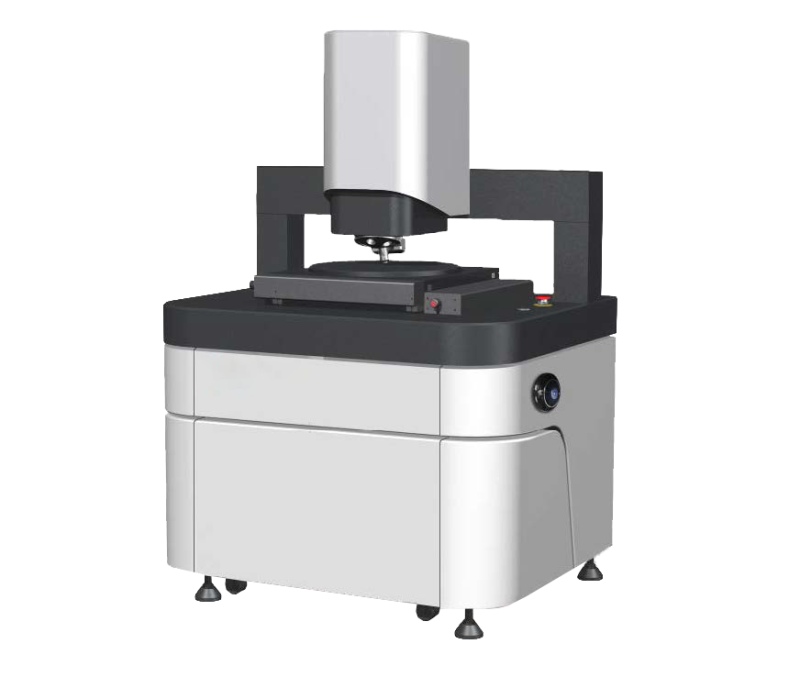

Оптический 3D профилометр RM W3

Оптический 3D профилометр RM W3 — это прибор обнаружения, используемый для субнанометровых измерений на поверхности различных прецизионных устройств и материалов.

Он основан на принципе интерференционной технологии белого света в сочетании с точным модулем сканирования в направлении Z, алгоритмом 3D-моделирования и т. д. для выполнения бесконтактного сканирования на поверхности устройства и создания 3D-изображения поверхности и обработки и анализировать 3D-изображение поверхности устройства с помощью системного программного обеспечения.

Получить параметры 2D и 3D, отражающие качество поверхности устройства, чтобы реализовать инструмент оптического обнаружения для 3D-измерения топографии поверхности устройства.

Интерферометр белого света может широко использоваться в производстве полупроводников и тестировании процессов упаковки, электронных стеклянных экранах 3C и его прецизионных аксессуарах, оптической обработке, микро-наноматериалах и производстве, автозапчастях, устройствах MEMS и других отраслях сверхточной обработки, такие как аэрокосмическая, оборонная военная промышленность, научно-исследовательские институты и другие области.

Он может измерять поверхность различных объектов в диапазоне от сверхгладкой до шероховатой, от низкой до высокой отражательной способности, а также шероховатость, плоскостность, микрогеометрический профиль, кривизну и т. д. деталей от нанометра до микрометрам /EUR/GBT.

Существует более 300 видов параметров 2D и 3D в четырех отечественных и зарубежных стандартах в качестве критериев оценки.

• Большой предметный столик
• Возможность установки пластин 12”
• Автоматическое измерение одной кнопкой

Интегрированное программное обеспечение для измерения и анализа операций не требует переключения интерфейса для работы. Параметры конфигурации задаются заранее, а затем выполняется измерение.

Программное обеспечение автоматически подсчитывает данные измерений и предоставляет функцию экспорта отчета о данных, которая может быстро реализовать функция пакетного измерения.

В измерении предусмотрена функция автоматического многозонного измерения, пакетное измерение, автоматическая фокусировка, автоматическая регулировка яркости и другие автоматические функции.

Функция измерения сварки предусмотрена в измерении.

Анализ обеспечивает функции обработки данных четырех модулей: корректировка положения, коррекция, фильтрация и извлечение. Корректировка положения включает в себя такие функции, как выравнивание и зеркальное отображение изображения, коррекция включает такие функции, как пространственная фильтрация, ретуширование и шумоподавление пиков, фильтрация включает удаление формы, стандартная фильтрация, фильтрация спектра и другие функции.

Извлечение включает в себя такие функции, как извлечение областей и извлечение разделов. В анализе предусмотрено пять функций анализа, включая анализ шероховатости, анализ геометрического профиля, структурный анализ, частотный анализ и функциональный анализ.

Анализ шероховатости включает все параметры, такие как шероховатость линии, шероховатость поверхности ISO25178 и плоскостность ISO12781 в соответствии с международными стандартами.

Функция анализа; анализ геометрического профиля включает в себя измерение характеристик, таких как высота ступени, расстояние, угол, кривизна и т. д., и такие функции, как оценка прямолинейности, округлости, формы и положения допусков; структурный анализ включает объем отверстия и глубину желоба и т. д.; частотный анализ включает в себя направление текстуры и спектральный анализ и т. д. Функция, функциональный анализ включает в себя такие функции, как параметры SK и параметры объема.

При анализе одновременно предоставляются вспомогательные функции анализа, такие как анализ с одним ключом и анализ с несколькими файлами, и устанавливается шаблон анализа в сочетании с функциями автоматического измерения и пакетного измерения, предусмотренными в измерении, пакетное измерение могут быть реализованы малогабаритные прецизионные устройства и функция прямого получения данных анализа.

Специальные функции для полупроводниковых применений

• Измерение профиля кромки после лазерной обработки в процессе резки кристалла
• Измерение высоты ступени пленки на пластинах в диапазоне от 1 нм до 1 мм
• Измерение шероховатости кремниевого листа после шлифовки. Для получения среднего значения одним нажатием запускается процесс измерения шероховатости в десятках небольших участков
• Возможность измерения пластин размером 6", 8" и 12", а также легкое переключение между 3 размерами вакуумных патронов одним щелчком мыши. вакуумные патроны одним щелчком мыши автоматически.

Характеристики топографии поверхности, такие как:

• плоскостность
• шероховатость
• волнистость
• профиль поверхности
• дефекты поверхности
• условия износа
• условия коррозии
• поровые зазоры
• высота уступов
• условия деформации изгиба и условия обработки на поверхности различных изделий, компонентов и материалов
• анализ

Производство полупроводников (тонкая шероховатость,   профили лазерных каналов)	Оптические компоненты — кривизна, размеры   профиля и шероховатость
(Сверхточная) Обработка/ Габаритные размеры и углы	Инженерия поверхности (трибология)/ Площадь   контура и объем
3C Electronics (стеклянный экран)	Стандартный блок/ Высота шага и шероховатость

Отчет об испытании образца линзы из оптического   стекла	Протокол испытаний образцов трения и износа на   поверхности металлического листа
Отчет об испытаниях образцов кварцевого песка	Образец протокола испытаний аксессуаров для   мобильных телефонов
Отчет об испытании образца сверхгладкой вогнутой   формы	Отчет об испытаниях шероховатости пленки

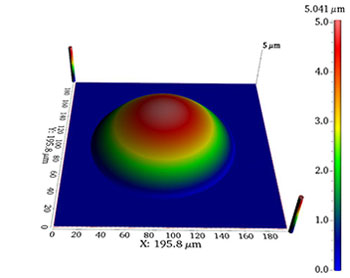

Образец отчета об испытаниях Micro Optics	Отчет об испытаниях образца микро-наноструктуры
Образец отчета об испытаниях массива микролинз

1. Главный блок
2. Высокоскоростная камера
3. Оптическое увеличение: 0.5X
4. Парфокальный объектив: 10Х
5. Моторизованный XY предметный столик
6. Ручная 3-х позиционная турель
7. Эталон 4,7 мкм
8. Джойстик
9. Программное обеспечение 3D Vision с функцией автоматического сшивания
10. Электронный блок управления
11. Компьютер (WIN10) и 24" монитор
12. Кейс для инструментов/принадлежностей
13. Портативный воздушный насос
14. Руководство пользователя и паспорт

1. Парфокальные объективы: 2.5X, 5X, 10X, 50X, 100X
2. Оптическое увеличение: 0.75X, 1X
3. Вакуумный держатель 4", 6", 8" или 12”
4. Моторизованная 5-ти позиционная турель

1. Отсутствие сильного магнитного поля
2. Рабочая температура: 15oC~30oC, колебания <2oC / 60 мин
3. Относительная влажность: 5%~95% RH, без конденсата
4. Вибрация окружающей среды: VC-C или лучше
5. Подача давления: 0.6 МПа безмасляный компрессор, без воды, 6 мм диаметр шланга

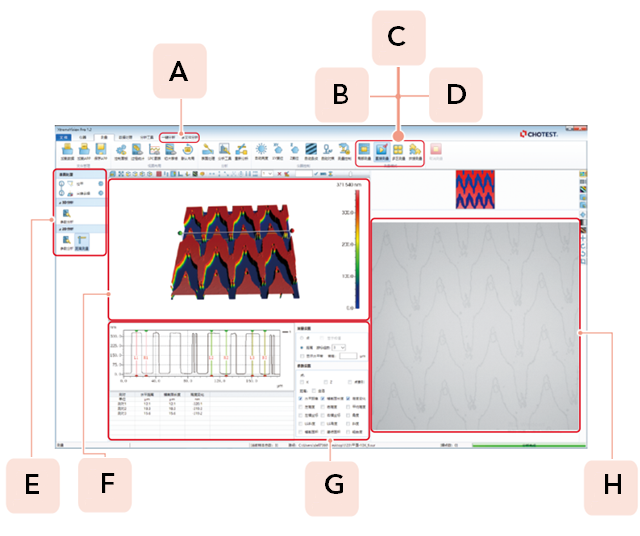

A: После установки аналитической программы более 10 файлов могут быть проанализированы одним щелчком мыши, результаты анализа и статистический график генерируется автоматически.
B: Частичное измерение: можно выбрать любую область в поле зрения для измерения.
C: Автоматическое измерение: после установки диапазонов и точек измерения и соответствующих параметров можно проводить измерения на нескольких участках.
D: Сшивание измерений: после установки диапазона измерения и параметров большая площадь может быть измерена одним щелчком мыши автоматически.
E: Настройка параметров: после предварительной настройки параметров выравнивания, фильтрации и параметров 2D и 3D, данные могут быть измерены и сгенерированы автоматически в соответствии с заданной программой.
F: Рабочая зона 2D и 3D изображения.
G: Окна анализа: отображение кривых и данных, сгенерированных настоящим инструментом анализа.
H: Окно видео в реальном времени.
