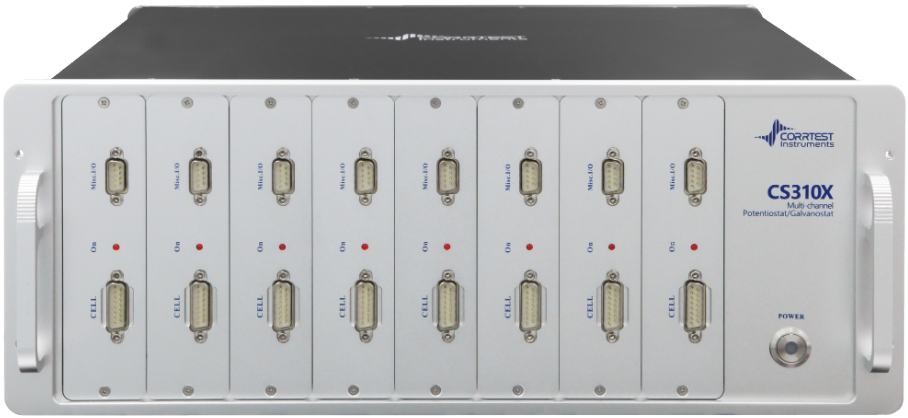

Многоканальный потенциостат-гальваностат CS310X представляет собой восьмиканальную систему, в которой каждый слот занят собственной платой потенциостата. Это позволяет получить восемь полностью автономных блоков потенциостат/гальваностат, собранных в одном корпусе.
На всех каналах установлен модуль ЭИС с диапазоном частот от 10 мкГц до 1 МГц. Каждый канал обеспечивает регулирование потенциала в пределах ±10 В и управление током до ±1 А — параметры, соответствующие требованиям большинства лабораторных задач.
Полностью плавающая архитектура и электрическая развязка каналов гарантируют их независимую работу, что способствует получению корректных данных и проведению параллельных измерений без помех. Такая многоканальная система особенно удобна при работе с большим числом образцов и подходит для исследований энергетических материалов, испытаний аккумуляторов, изучения коррозии металлов и смежных направлений, включая литий‑ионные батареи, солнечные элементы, топливные элементы, суперконденсаторы и электрокатализ.
Технические характеристики многоканального потенциостата CS310X (8 каналов, EIS*8):| Количество каналов: 8 | Сопротивление изоляции канала: >100 МОм |
| Связь: Ethernet | Фильтр нижних частот: охватывает 8 декад |
| Диапазон регулирования потенциала: ±10 В | Диапазон регулирования постоянного тока: ±1А |
| Потенциальная точность: 0,1%×полный диапазон±1 мВ | Точность тока: 0,1%×полный диапазон |
| Потенциальное разрешение: 1 мкВ | Разрешение по току: 1 пА |
| Время нарастания потенциала: ﹤ 1 мкс(<10 мА),<10 мкс(<2 А) | Диапазон тока: 2нА ~1А |
| Входное сопротивление эталонного электрода: 10 12 Ом||20 пФ | Максимальный выходной ток: ± 1А |
| Соответствие: ±12 В | Приращение тока во время сканирования: 1 мА при 1 А/мс |
| Скорость сканирования CV и LSV: 0,001 мВ~10000 В/с | Приращение потенциала во время сканирования: 0,076 мВ при 1 В/мс |
| Ширина импульса CA и CC: 0,0001~65000 с | Ширина импульса DPV и NPV: 0,0001~1000 с |
| Частота SWV: 0,001~100 кГц | Минимальное приращение потенциала CV: 0,075 мВ |
| Сбор данных AD: 16 бит при 1 МГц, 20 бит при 1 кГц | Частота IMP: 10 мкГц~1 МГц |
| Разрешение ЦАП: 16 бит, время установки: 1 мкс | Диапазон тока и потенциала: автоматический |
|
Требования к операционной системе: Windows 10/11 |
Вес: 12 кг |
| Электрохимическая импедансная спектроскопия (ЭИС) | |
| Генератор сигналов | |
| Диапазон частот: 10 мкГц~1 МГц | Амплитуда переменного сигнала: 1 мВ ~ 2500 мВ |
| Точность частоты: 0,005% | Разрешение сигнала: 0,1 мВ RMS |
| Выходное сопротивление DDS: 50 Ом | Смещение постоянного тока: -10 В ~ +10 В |
| Искажение волны: <1% | Форма волны: синусоида, треугольная волна, прямоугольная волна |
| Режим сканирования: логарифмический/линейный, увеличение/уменьшение | |
| Анализатор сигналов | |
| Максимальное время интегрирования: 10 6 циклов или 10 5 с | Задержка измерения: 0 ~ 10 5 с |
| Минимальное время интегрирования: 10 мс или самое длинное время цикла | |
| Компенсация смещения постоянного тока | |
| Диапазон компенсации потенциала: -10 В~+10 В | Диапазон компенсации тока: -1А~+1А |
| Регулировка полосы пропускания: автоматическая и ручная, 8-декадный диапазон частот | |
Методы многоканального потенциостата CS310X (8 каналов, EIS*8):
| Стабильная поляризация |
Потенциал разомкнутой цепи (OCP) |
| Потенциостатический (кривая i-t) | |
| Гальваностатический | |
| Потенциодинамический (график Тафеля) | |
| Гальванодинамический | |
| Транзиентная поляризация | Многоступенчатые потенциальные шаги |
| Многоступенчатые токовые шаги | |
| Потенциальный ступенчатый шаг (VSTEP) | |
| Гальванический ступенчатый шаг (ISTEP) | |
|
Хронометоды |
Хронопотенциометрия (CP) |
| Хроноамперометрия (CA) | |
| Хронокулонометрия (CC) | |
| Вольтамперометрия | Циклическая вольтамперометрия (CV) |
| Линейная развертка потенциала (LSV) | |
| Вольтамперометрия с лестничным изменением потенциала (SCV) | |
| Квадратно-волновая вольтамперометрия (SWV) | |
| Дифференциальная импульсная вольтамперометрия (DPV) | |
| Нормальная импульсная вольтамперометрия (NPV) | |
| Дифференциальная нормальная импульсная вольтамперометрия (DNPV) | |
| Вольтамперометрия переменного тока (ACV) | |
| Вольтамперометрия переменного тока 2 (ACV) | |
|
Вольтамперометрия переменного тока с преобразованием Фурье (FTACV)
|
|
| Инверсионная вольтамперометрия |
Потенциостатическая десорбция
|
|
Линейная зачистка
|
|
|
Разборка лестницы
|
|
|
Зачистка прямоугольных волн
|
|
| Дифференциальная импульсная вольтамперометрия | |
|
Обычная импульсная вольтамперометрия
|
|
|
Дифференциальная нормальная импульсная вольтамперометрия
|
|
| ЭИС (EIS) | Потенциостатическая ЭИС (для построения графиков Найквиста и Боде) |
| Гальваностатическая ЭИС | |
| Потенциостатическая ЭИС (с произвольной частотой) | |
| Гальваностатическая ЭИС (с произвольной частотой) | |
| Анализ Мотта-Шоттки | |
| Потенциостатическая ЭИС в зависимости от времени (на одной частоте) | |
| Гальваностатическая ЭИС в зависимости от времени (на одной частоте) | |
| Измерение коррозии | Циклическая поляризационная кривая (CPP) |
| Линейная поляризационная кривая (LPR) | |
| Электрохимическая потенциокинетическая реактивация (EPR) | |
| Электрохимический шум (EN) | |
| Амперметр нулевого сопротивления (ZRA) | |
|
Тестирование аккумуляторов |
Заряд и разряд батареи |
| Гальваностатический заряд и разряд (GCD) | |
| Потенциостатический заряд и разряд (PCD) | |
| Методы прерывистого титрования потенциала (PITT) | |
| Метод гальваностатического прерывистого титрования (GITT) | |
| Амперометрия |
Дифференциальная импульсная амперометрия (DPA)
|
|
Двойная дифференциальная импульсная амперометрия (DDPA)
|
|
|
Тройная импульсная амперометрия (TPA)
|
|
|
Интегрированное импульсное амперометрическое детектирование (IPAD)
|
|
| Расширения |
Электрохимическая очистка/осаждение
|
|
Объемный электролиз с кулонометрией (BE)
|
|
|
Измерение Rs
|
