Внесён к Реестр СИ РБ.

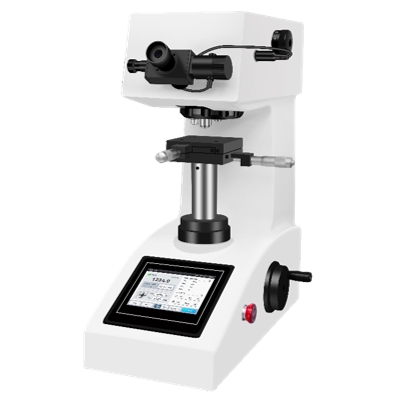

Технические характеристики твердомера по Микровиккерсу KASON-59-HV-W:
|
№ п/п |
Технические характеристики |
Параметры |
|
1 |
Шкала измерения |
Виккерс при малых нагрузках |
|
2 |
Тестовые нагрузки |
10г (0.098Н), 25 г (0.245 Н), 50 г (0.49 Н), 100 г (0.98 Н ), 200 г (1.96 Н), 300 г (2.94 Н), 500 г (4.9 Н), 1000 г (9.8 Н) |
|
3 |
Шкалы твердости |
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 |
|
4 |
Автоматическое проведение испытаний: нагружение/ выдержка/ снятие / нагрузки |
|
|
5 |
Измерение твердости по шкалам: |
HV |
|
6 |
Диапазон измерения твердости |
5-2000 HV |
|
7 |
Погрешность измерений по ГОСТ 9450-76; ГОСТ 23677-79 |
Да |
|
8 |
Комплект объективов с увеличением |
10х, 40x |
|
9 |
Общее увеличение |
100X (наблюдение и измерение); 400X (измерение) |
|
10 |
Фокусировка |
Ручная фокусировка |
|
11 |
Турель |
Твердомер оснащен моторизованной трехпозиционной турелью для 2-х объективов и 1 индентора |
|
12 |
Автоматическая смена объективов и индентора |
|
|
13 |
Твердомер укомплектован осветителем, обеспечивающим высокое оптическое разрешение |
|
|
14 |
Твердомер имеет управление посредством сенсорной панели |
|
|
15 |
Размер стола (XY), мм |
Ручной 100х100мм |
|
16 |
Ход стола (XY), мм |
25х25мм |
|
17 |
Рабочая высота |
180 мм |
|
18 |
Рабочая глубина |
140 мм |
Комплект поставки твердомера по Микровиккерсу KASON-59-HV-W:
-
Твердомер по методу Микровиккерса – 1 шт.
-
Ручной координатный столик – 1 шт.
-
Индентор пирамидка 136 градусов – 1 шт;
-
Микроскоп измерительный – 1 шт.
-
10х окуляр – 1 шт.
-
Комплект технической документации (паспорт, инструкция по эксплуатации на русском языке, свидетельство о поверке) – 1 компл.
-
Комплект мер твердости – 1 компл.
Может быть укомплектован:
ПО+Камера 5 МП

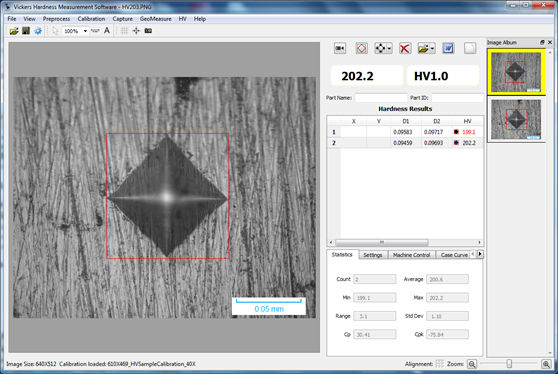

Основные функции
- Автоматическое измерение твёрдости: Одним нажатием кнопки программа автоматически измеряет диагонали отпечатка, вычисляет значение твёрдости и статистические показатели.
- Кривая твёрдости: Программа автоматически строит кривую(ые) твёрдости на основе введённых пользователем глубин точек испытания; для удобства пользователь может сохранять и загружать глубины в файле-шаблоне для последующих испытаний.
- Конвертация, компенсация и валидация: преобразует значения HV в другие шкалы твёрдости; проверяет (валидирует) результаты испытаний на соответствие размерам образца; компенсирует результаты испытаний с учётом цилиндрического/сферического диаметра образца.
- Статистика: автоматически обновляет статистические показатели, такие как среднее значение, минимум и максимум, стандартное отклонение, Cp и Cpk.
- Автосигнализация: автоматически помечает измерения, выходящие за допустимые пределы.
- Отчёт об испытании: автоматически генерирует отчёт в формате WORD или EXCEL с настраиваемым шаблоном.
- Архивирование данных: данные измерений и изображения могут быть сохранены в одном файле для последующего извлечения и анализа.
- Другие функции: включает базовые функции системы визуализации, такие как захват изображения, калибровка камеры, обработка изображений, геометрические измерения, добавление текстовых пометок, управление альбомом изображений и печать с указанным увеличением.

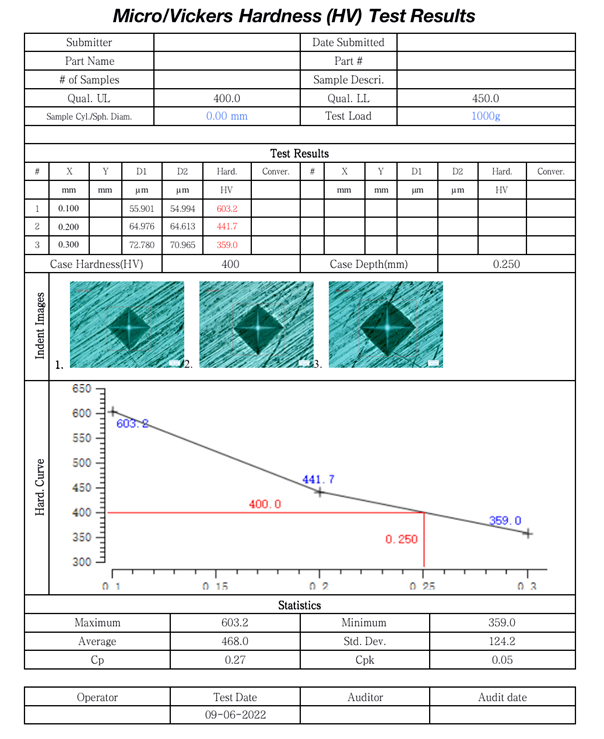

Формат отчёта о твёрдости, как указано ниже:
