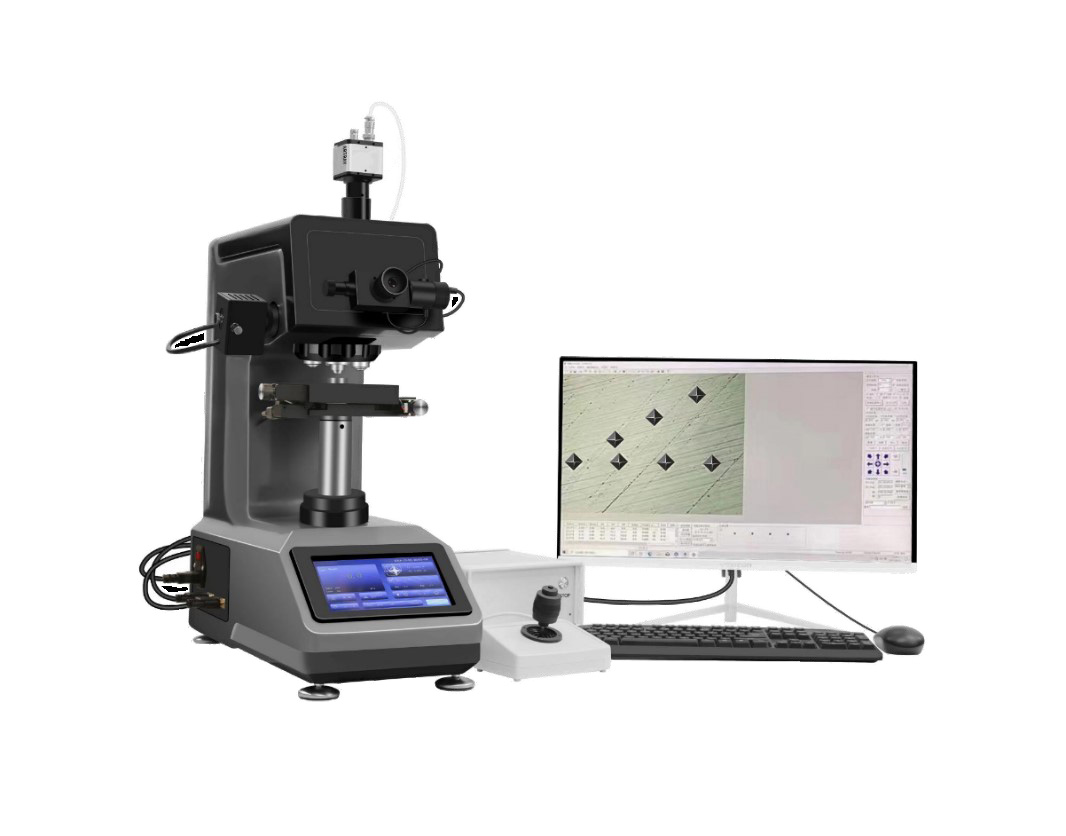

Твердомер по Микровиккерсу KASON-59-HV с автоматическим столиком выполняет измерения микротвердости изделий и образцов из металлов и сплавов, тонких листов, фольги, а также гальванических, диффузионных, химически и электроосажденных покрытий. Внесён в Реестре СИ РБ.
- Полная автоматизация испытательного цикла: Одно нажатие кнопки — и система самостоятельно выполняет весь процесс: нанесение отпечатка, автофокусировку, точное измерение диагоналей и расчет твердости. Это исключает влияние человеческого фактора и значительно ускоряет работу.
- Моторизированный координатный столик: Высокоточный столик с программным управлением (110x110 мм, перемещение 50x50 мм, точность позиционирования 2 мкм) позволяет проводить сложные серии испытаний по заранее заданным траекториям (линии, матрицы, дуги) без ручного вмешательства.
- Мощное и интеллектуальное ПО:
- Автоматическое распознавание и измерение отпечатков: Передовые алгоритмы за 0.3 секунды точно находят вершины индентора и измеряют диагонали, даже для неидеально отполированных образцов.
- Автосканирование границ образца: Система автоматически строит контур образца, что необходимо для планирования сложных серий испытаний, например, для построения профиля упрочнения.
- Построение графиков и статистика в реальном времени: Мгновенное построение кривых "твердость-глубина", расчет глубины упрочненного слоя. Статистика включает среднее значение, мин./макс., стандартное отклонение, индексы Cp/Cpk с автоматическим выделением результатов, выходящих за допуски.
- Генерация отчетов: Гибкие настраиваемые отчеты в формате Word, Excel или PDF с возможностью добавления пользовательских данных, изображений отпечатков и графиков.
- Универсальность и соответствие стандартам: Прибор поддерживает преобразование шкал твердости (HRC, HB, HS и др.), учет кривизны образцов (цилиндры, сферы) и полностью соответствует международным стандартам (ISO 6507, ASTM E384, JIS Z2244, GB/T).
Области применения твердомера по Микровиккерсу KASON-59-HV:
- Определение микротвердости металлов, сплавов и неметаллических материалов.
- Измерение толщины покрытий и глубины упрочненного слоя (цементация, азотирование и т.д.).
- Контроль качества в металлургии, машиностроении, аэрокосмической отрасли.
- Научно-исследовательские работы в области материаловедения.
- Измерение трещиностойкости (Fracture Toughness) методом индентирования.
Технические характеристики твердомера по Микровиккерсу KASON-59-HV:
|
№ п/п |
Технические характеристики |
Параметры |
|
|
1 |
Шкала измерения |
Виккерс при малых нагрузках |
|
|
2 |
Тестовые нагрузки |
10г (0.098Н), 25 г (0.245 Н), 50 г (0.49 Н), 100 г (0.98 Н ), 200 г (1.96 Н), 300 г (2.94 Н), 500 г (4.9 Н), 1000 г (9.8 Н) |
|
|
3 |
Шкалы твердости |
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1 |
|
|
4 |
Автоматическое проведение испытаний: нагружение/ выдержка/ снятие / нагрузки |
||
|
5 |
Измерение твердости по шкалам: |
HV |
|
|
6 |
Диапазон измерения твердости |
8-2000 HV |
|
|
7 |
Погрешность измерений по ГОСТ 9450-76; ГОСТ 23677-79 |
Да |
|
|
8 |
Комплект объективов с увеличением |
10х, 40x
|
|
|
9 |
Общее увеличение |
100X (наблюдение и измерение); 400X (измерение) |
|
|
10 |
Фокусировка |
Автоматическая и ручная фокусировка |
|
|
11 |
Турель |
Твердомер оснащен моторизованной трехпозиционной турелью для 2-х объективов и 1 индентора |
|
|
|
Разрешение цифровой камеры |
5 МП |
|
|
12 |
Автоматическая смена объективов и индентора |
||
|
13 |
Твердомер укомплектован осветителем, обеспечивающим высокое оптическое разрешение |
||
|
14 |
Твердомер имеет управление посредством сенсорной панели |
||
|
15 |
Высота рабочей области |
90 мм |
|
|
16 |
Глубина |
110 мм |
|
|
17 |
Столик для установки образцов |
||
|
17.1 |
Размер стола (XY), мм |
Автоматический 110х110 мм с тисками для закрепления образца Автоматическое перемещение посредством программно-технического комплекса |
|
|
17.2 |
Ход стола (XY), мм |
50х50 мм в двух взаимно перпендикулярных направлениях |
|
|
18 |
Программное обеспечение |
||
|
18.1 |
ПК и программное обеспечение |
Программно-технический комплекс (компьютер, монитор) со специальным программным обеспечением на русском языке |
|
Комплект поставки твердомера по Микровиккерсу KASON-59-HV:
-
Твердомер по методу Микровиккерса – 1 шт.
-
Автоматический координатный столик – 1 шт.
-
ПЭВМ – 1 шт.
-
Камера 5 МП со специальным программным обеспечением – 1 компл.
-
Индентор пирамидка 136 градусов – 1 шт;
-
Микроскоп измерительный – 1 шт.
-
10х окуляр – 1 шт.
-
Комплект технической документации (паспорт, инструкция по эксплуатации на русском языке, свидетельство о поверке) – 1 компл.
-
Комплект мер твердости – 1 компл.
