В процессе используется алмазная четырехгранная пирамидка с углом на вершине 136 градусов, что обеспечивает точность определения твердости. Такие устройства находят применение в лабораториях промышленных предприятий, образовательных учреждений и научно-исследовательских организаций. Внесён в реестр СИ РБ.
Технические характеристики твердомера по Виккерсу KASON-59-HVS:
Комплект поставки твердомера по Виккерсу KASON-59-HVS:
| Шкала измерения | Виккерс | |||
| Тестовые нагрузки |
0,3 кг (2,94 Н) 0.5 кг (4.90Н) 1.0 кг (9.80Н) 2.0 кг (19.6Н) 2.5 кг (24.5Н) 3.0 кг (29.4Н) 5.0 кг (49.0Н) 10.0 кг (98.0Н) 20.0 кг (196Н) 30.0 кг (294Н) |
1.0 кг (9.80Н) 2.0 Кг (19.6Н) 2.5 Кг (24.5Н) 3.0 Кг (29.4Н) 5.0 Кг (49.0Н) 10.0 Кг (98.0Н) 20.0 Кг (196Н) 30.0 Кг (294Н) 40.0 Кг (392Н) 50.0 Кг (490Н) |
1.0 Кг (9.80Н) 2.0 Кг (19.6Н) 3.0 Кг (29.4Н) 5.0 Кг (49.0Н) 10.0 Кг (98.0Н) 20.0 Кг (196Н) 30.0 Кг (294Н) 50.0 Кг (490Н) 60.0 Кг (588Н) 100.0 Кг (980Н) |
2.0 Кг (19.6Н) 3.0 Кг (29.4Н) 5.0 Кг (49.0Н) 10.0 Кг (98.0Н) 20.0 Кг (196Н) 30.0 Кг (294Н) 50.0 Кг (490Н) 60.0 Кг (588Н) 100.0 Кг (980Н) 120.0 Кг (1176Н) |
| Шкалы измерений | HV | |||
| Нагружение | автоматическое | |||
| Исполнение | Цифровое (большой интерфейс с сенсорным экраном) | |||
| Туррель | Автоматическая 3-х позиционная | |||
| Окуляр 10х | Электронный | |||
| Погрешность | HV: 3% | |||
| Пределы измерений | 8 HV ~ 2900 HV | |||
| Максимальная высота образца | 175 мм | |||
| Глубина | 135 мм | |||
| Увеличение микроскопа | 100х, 200х | |||
| Напряжение в сети | 220В. 50 Hz | |||
| Температура эксплуатации: | +10-+35 С | |||
Комплект поставки твердомера по Виккерсу KASON-59-HVS:
- Твердомер по методу Виккерса – 1 шт.
- Комплект столиков (большой, маленький, v-образный) – 1 компл.
- Индентор по Виккерсу пирамидка 136 градусов – 1 шт;
- Микроскоп измерительный – 1 шт.
- 10х окуляр – 1 шт.
- Комплект технической документации (паспорт, инструкция по эксплуатации на русском языке, свидетельство о поверке) – 1 компл.
- Комплект мер твердости – 1 компл.
Может быть укомплектован:

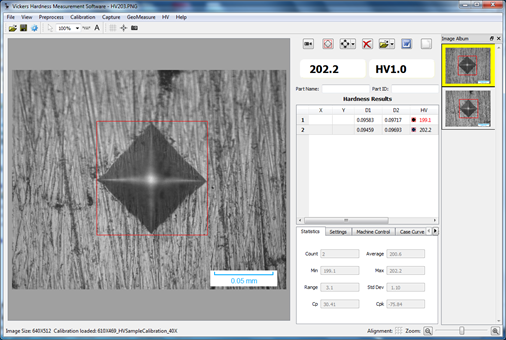

ПО+Камера 5 МП
- Автоматическое измерение твёрдости: Одним нажатием кнопки программа автоматически измеряет диагонали отпечатка, вычисляет значение твёрдости и статистические показатели.
- Кривая твёрдости: Программа автоматически строит кривую(ые) твёрдости на основе введённых пользователем глубин точек испытания; для удобства пользователь может сохранять и загружать глубины в файле-шаблоне для последующих испытаний.
- Конвертация, компенсация и валидация: преобразует значения HV в другие шкалы твёрдости; проверяет (валидирует) результаты испытаний на соответствие размерам образца; компенсирует результаты испытаний с учётом цилиндрического/сферического диаметра образца.
- Статистика: автоматически обновляет статистические показатели, такие как среднее значение, минимум и максимум, стандартное отклонение, Cp и Cpk.
- Автосигнализация: автоматически помечает измерения, выходящие за допустимые пределы.
- Отчёт об испытании: автоматически генерирует отчёт в формате WORD или EXCEL с настраиваемым шаблоном.
- Архивирование данных: данные измерений и изображения могут быть сохранены в одном файле для последующего извлечения и анализа.
- Другие функции: включает базовые функции системы визуализации, такие как захват изображения, калибровка камеры, обработка изображений, геометрические измерения, добавление текстовых пометок, управление альбомом изображений и печать с указанным увеличением.

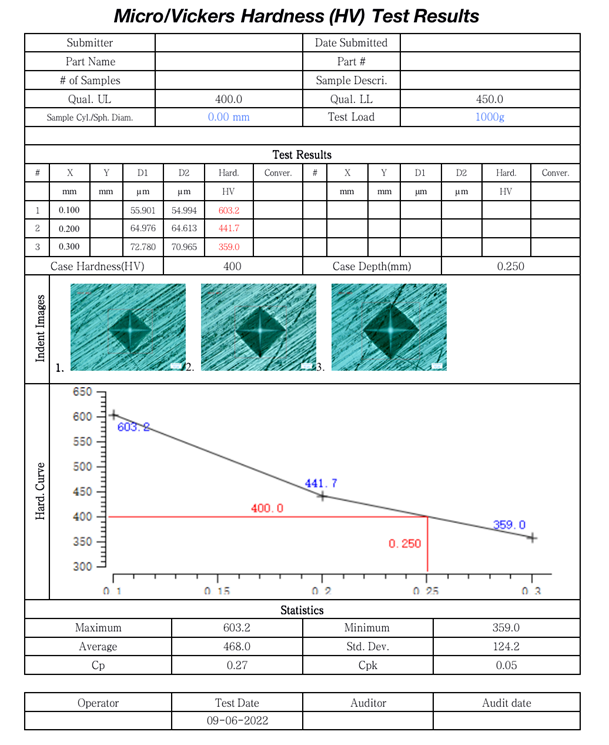

Формат отчёта о твёрдости, как указано ниже:
