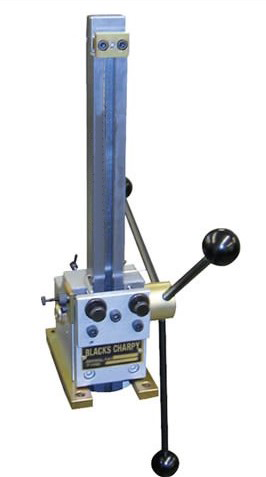

Ручная машина Charpy с CNB-35 предназначен для испытательных цехов и лабораторий, которые производят образцы для маятникового копра из углеродистой стали, легко обрабатываемых низколегированных сталей, цветных металлов и пластика.

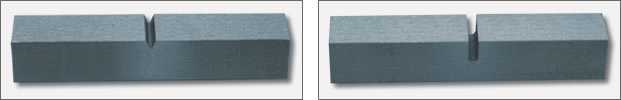

Эта машина Charpy режет надрезы V-образной и U-образной формы по Шарпи и Изоду в предварительно обработанных стандартных 10 мм-х квадратных образцах.
Машина имеет прочную конструкцию, которая устанавливается на специальной верстаке.
Метод работы:
Протяжка может быть легко удалена для повторной заточки или заменена, чтобы вырезать другой тип надреза.
Образец закрепляется в машине двумя зажимными винтами.
Легкое покрытие смазочно-охлаждающей жидкости (рекомендуется RTD) наносится на протяжку, а затем приводится в действие маховик, который протаскивает протяжку через образец для получения точного надреза.
После вырезки надреза образец удаляется, протяжка поднимается, а зубья протираются, готовые к следующему образцу.
Использование дополнительного насадки с несколькими надрезами позволяет вырезать несколько надрезов в образце.
После того, как регулировочные винты были установлены, время цикла составляет 40 секунд на образец.
Технические характеристики:
|
|
CNB35-001A1 |
CNB31-001A1 |
CNB34-001A1 |
|
Размер (Ш х Г х В) |
180 х 500 х 650 мм |
440 х 320 х 1020 мм (высота до рукояти зажимного устройства) |
|
|
440 х 320 х 1370 мм (высота до верха защитного устройства протяжки) |
|||
|
Вес |
16 кг |
95 кг |
96 кг |
|
Электроснабжение |
- |
220-240 В, 1 фаза, 50/60 Гц, 0,5 кВА |
220-240 В, 1 фаза, 50/60 Гц, 1,0 кВА |
|
Скорость нанесения надреза |
- |
27 мм/с (50 Гц) 32 мм/с (60 Гц) |
бесступенчато регулируется от 7,1 до 37,8 мм/с |
Аксессуары:

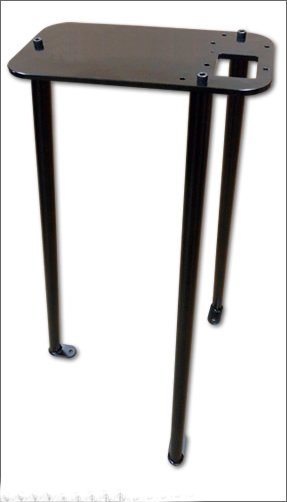

- верстак;
- многоточечная насадка;
- шайба меньшего размера.
