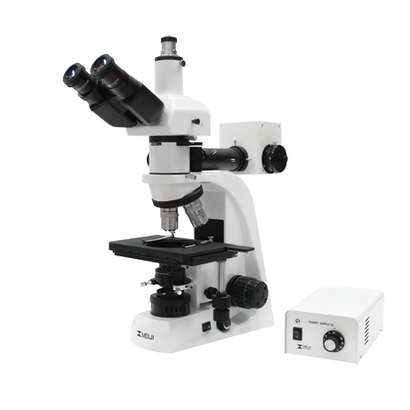

Универсальные, модульные, эргономичные металлургические микроскопы отраженного и проходящего света для исследования в светлом и темном поле.
Серия MT8500 предлагает широкий набор возможностей и отличные оптические характеристики, благодаря высококачественной оптической системе MEIJI TECHNO Planachromat Epi ICOS™ (скорректированной «на бесконечность»). Новая оптика обеспечивает исключительно яркое, четкое изображение с хорошей цветопередачей и сверхплоским полем зрения.
Благодаря модульному дизайну можно с легкостью добавлять к микроскопу различные принадлежности, включая видеокамеры CCD/CMOS, цифровые фотокамеры и 35 мм фотокамеры.
Характеристики
- Оптическая система микроскопа, скорректированная на «бесконечность», с тубусной системой F=200 мм
- Методы исследования и контрастирования: проходящий свет светлое поле, отраженный свет светлое поле, темное поле, поляризация
- Безрефлексные планахроматические объективы светлого/темного поля Planachromat Epi: BD5x, BD10x, BD20x, BD50x
- Сверхширокопольные окуляры 10x (для работы в очках), линейное поле - 22 мм
- Удобные бинокулярные насадки без и с фото-/видеовыходом (призменные системы типа Зидентопфа)
- Эргономичная бинокулярная насадка с регулируемым углом наклона окулярных трубок от 10° до 50° (опция)
- Эргономичный револьвер для крепления 5 объективов
- Столик координатный предметный 191 x 128 мм с керамическим покрытием, с эргономичной коаксиальной рукояткой управления (право- или левосторонняя), перемещение 100 x 100 мм
- Осветитель отраженного света по Келеру с галогенным источником света (12В 50Вт), полевой ирисовой диафрагмой, апертурной диафрагмой и пазами для светофильтров, блок питания с автоматическим определением напряжения и регулятором яркости (стационарный)
- Осветитель проходящего света по Келеру с галогенным источником света (6В 30Вт), встроенный в основание блок питания с автоматическим определением напряжения и регулятором яркости
- Низкорасположенные эргономичные коаксиальные рукоятки механизма грубой и точной фокусировки с регулировкой плавности хода, диапазон перемещения: 23 мм, настройка точной фокусировки: 0.2 мм за 1 оборот
- Различные адаптеры для видеокамер CCD/CMOS, цифровых фотокамер и 35 мм - пленочных фотокамер для фото- и видео-документирования
Сверхширокопольные окуляры 10x с вынесенным фокусом, F.N. 22 (стандартные)
Визуальные насадки
Бинокуляр (тип Зидентопфа) и тринокуляр (тип Зидентопфа) для установки камеры, наклон 30°, диоптрийная настройка на левом окуляре, настройка межзрачкового расстояния 53 мм - 75 мм. Для фото-/видеодокументации предназначен светоделитель 80/20 для тринокуляра (100% на окуляры или 80% на фототрубку и 20% на окуляры). На металлургические микроскопы серии MT8500 можно установить опциональную наклоняемую эргономичную бинокулярную насадку (MA975) с регулируемым наклоном от 10° до 50°.
Револьвер
Эргономичный револьвер на 5 объективов резьбой 26.0 мм для смены увеличения.
Объективы
Темнопольные/светлопольные объективы Planachromat Epi BD5x, BD10x, BD20x, BD50x «на бесконечность»
Столик
Плоский столик 191 x 128 мм с керамическим покрытием, с эргономичной коаксиальной рукояткой управления с правой или с левой стороны, двухкоординатное перемещение 100 x 100 мм.
Осветитель отраженного света
Вертикальный осветитель Келера с галогеновым источником света 12В 50Вт, полевой ирисовой диафрагмой, апертурной диафрагмой и слотами для фильтров, предназначенный для метода светлого поля, темного поля или простой поляризации отраженного света. Включает прозрачный синий, прозрачный зеленый фильтр, фильтр нейтральной плотности ND50, поляризационный фильтр в металлических держателях. Источник питания с автоматическим определением напряжения и регулировкой яркости в отдельном корпусе.
Осветитель проходящего света
Осветитель проходящего света по Келеру 6В 30Вт. Источник питания с автоматическим определением напряжения и регулятором яркости встроен в основание микроскопа.
Винты фокусировки
Эргономичные низкорасположенные коаксиальные винты фокусировки. Диапазон перемещения: 23 мм. Настройка точной фокусировки: 0.2 мм на поворот.
Серия MT8500
| Модель | Оптическая насадка | Окуляры | Объективы | Столик | Осветитель |
| MT8520 | Бинокуляр |
SWH10x F.N. 22 (O.D. 30 мм) |
Planachromat Epi BD5x, BD10x, BD20x, BD50x | Плоский столик с керамическим покрытием | Галогеновые осветители по Келеру, отраженный свет 12В 50Вт, проходящий свет 6В 30В |
| MT8530 | Тринокуляр |
Поставляются в коробке с пенополистеролом с защитным чехлом и руководством пользователя. Опции включают механический столик с рукояткой управления слева. Пожалуйста, указывайте при заказе «Механический столик с рукояткой управления слева».
Компоненты и принадлежности
Код Описание
Оптические насадки
MA815 Бинокуляр (тип Зидентопфа), наклон 30°, диаметр окулярной трубки 30 мм (MT6200)
MA816 Тринокуляр (тип Зидентопфа), наклон 30°, диаметр окулярной трубки 30 мм (MT6300)
MA957 Эргономичная бинокулярная насадка, регулируемый наклон от 10° до 50°, диаметр окулярной трубки 30 мм
MA958 Фото/видеоблок со светоделителем 80/20 для установки цифровой камеры или видеокамеры на микроскопы серии MT при использовании эргономичной насадки MA957
Окуляры (диаметр трубки 30 мм)
MA817 Сверхширокопольный окуляр с вынесенным фокусом SWH10x F.N. 22, диаметр 30.0 мм с держателем шкалы 25 мм
MA818 Сверхширокопольный окуляр с вынесенным фокусом SWH15x F.N. 16, диаметр 30.0 мм с держателем шкалы 19 мм
MA819 Сверхширокопольный окуляр с вынесенным фокусом SWH20x F.N. 12, диаметр 30.0 мм с держателем шкалы 19 мм
MA859 Сверхширокопольный фокусировочный окуляр с вынесенным фокусом SWH10x-F F.N. 22, диаметр 30.0 мм с держателем шкалы 25 мм
Объективы Planachromat Epi «на бесконечность»
MA923 Planachromat Epi BD5x, N.A. 0.10, рабочее расстояние 17.0 мм, F.N. 22
MA924 Planachromat Epi BD10x, N.A. 0.25, рабочее расстояние 7.48 мм, F.N. 22
MA925 Planachromat Epi BD20x, N.A. 0.40, рабочее расстояние 5.20 мм, F.N. 22
MA926 Planachromat Epi BD50x, N.A. 0.75, рабочее расстояние 0.38 мм, F.N. 22
MA989 Planachromat Epi BD100x, N.A. 0.90, рабочее расстояние 0.37 мм, F.N. 22
Осветитель
MA927 Вертикальный осветитель Келера, галогенная лампа 6В 30Вт, с прозрачным синим, прозрачным зеленым фильтром, фильтром нейтральной плотности ND50, поляризационным фильтром в металлических держателях (без трансформатора)
MA927/05 Источник питания для MA927 в отдельном корпусе
Осветитель
MA928 Вертикальный осветитель Келера, галогенная лампа 12В 50Вт, с прозрачным синим, прозрачным зеленым фильтром, фильтром нейтральной плотности ND50, поляризационным фильтром в металлическом держателе (без трансформатора)
MA928/05 Трансформатор для MA928 в отдельном кейсе
Фильтры
MA475/05 Синий прозрачный фильтр, диаметр 20 мм
MA476 Зеленый прозрачный фильтр, диаметр 20 мм
MA497 Поляризационный фильтр, диаметр 20 мм
MA774 Фильтр нейтральной плотности ND50, диаметр 20 мм (прозрачность 50%)
Микрометры диаметром 25 мм для использования с окулярами MA817 и MA859
MA523 Перекрестие
MA506 Линейная шкала, 10 мм со 100 делениями, 0.01 мм
MA509 Линейная шкала, 5 мм со 100 делениями, 0.05 мм
MA510 Решетка, 10 мм квадрат разделенный на 100 квадратов по 1 мм
MA524 Решетка, 10 мм квадрат, разделенный на 400 квадратов по 0.5 мм
MA542 Перекрестие с градуировкой 0.1 мм
MA738 Для гранулометрического анализа стали
Микрометры диаметром 19 мм для использования с окулярами MA818 и MA819
MA279 Перекрестие
MA280 Линейная шкала, 10 мм со 100 делениями, 0.01 мм
MA281 Линейная шкала, 5 мм со 100 делениями, 0.05 мм
MA283 Решетка, 10 мм квадрат, разделенный на 100 квадратов по 1 мм
MA539 Перекрестие с градуировкой 0.1 мм
Микрометры столиков
MA292 Металлический микрометр, линейная шкала, 1 мм с делениями по 0.01 мм, для отраженного света
Другие компоненты и принадлежности
MA906 Резиновый наконечник для окуляра MA817 SWH10x
MA275/05 Запасная галогеновая лампа 12Вт 50В
MA327 Запасной предохранитель 3А для галогенного осветителя
MA686/05 Адаптер для установки объективов RMS на револьвер MT7500 и MT8500
MA809/20 Сетевой кабель 220В
MA701 Защитный чехол
