Стереомикроскопы ZOOM - самые гибкие, поскольку они предоставляют больший диапазон увеличения, чем модели серии EMT и EMF. Объективы ZOOM повышают и снижают увеличение постепенно, как ZOOM на камере, при этом изображение препарата плавно увеличивается или уменьшается. Подобные микроскопы производятся во многих странах мира. Однако, в отличие от продукции некоторых других производителей, наши микроскопы поддерживают парфокальность на всем диапазоне увеличения, что позволяет им сохранять ценность в течение многих лет.
Meiji Techno производит стереомикроскопы серии EM с функцией ZOOM, позволяющих работать при множестве разных увеличений и расстояний. Все микроскопы поставляются с защитным чехлом и резиновыми наконечниками для окуляров. Окуляры продаются отдельно.

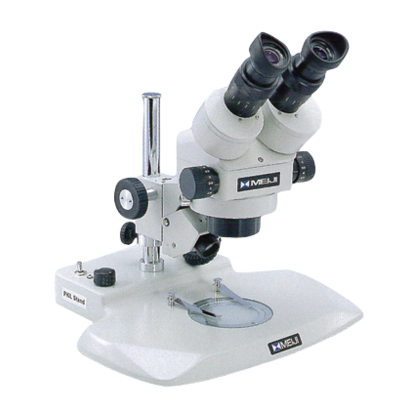

Стереомикроскопы ZOOM EMZ-5 и EMZ-5TR
Оптическая насадка: бинокуляр (EMZ-5) или тринокуляр (EMZ-5TR), поворот 360°
Кратность трансфокатора: 6.5:1
Увеличение (ZOOM): 0.7x - 4.5x
Общее увеличение: 7x - 45x (с окулярами 10x)
Регулировка увеличения: винты с двух сторон, с градуировкой
Поле зрения: 32 - 5.1 мм (с окулярами 10x)
Рабочее расстояние: 93 мм
Наклон тубуса: 45°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 2.1x - 270x
Рабочее расстояние с дополнительными вспомогательными линзами: 34 - 251 мм
Стереомикроскопы EMZ-5D и EMZ-5TRD с механизмом фиксации увеличения
Стереомикроскоп ZOOM EMZ-10
Оптическая насадка: бинокуляр, поворот на 360°
Кратность трансфокатора: 6.5:1
Увеличение (ZOOM): 0.7x - 4.5x
Регулировка увеличения: винты с двух сторон, с градуировкой
Поле зрения: 32 - 5.1 мм (с окулярами 10x)
Рабочее расстояние:110 мм
Наклон тубуса: 45°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 2.1x - 270x
Рабочее расстояние с дополнительными вспомогательными линзами: 45 - 332 мм
Стереомикроскоп ZOOM EMZ-8TR
Направляет свет во все три порта одновременно.
Оптическая насадка: тринокуляр, поворот на 360°
Кратность трансфокатора: 6.5:1
Увеличение (ZOOM): 0.7x - 4.5x
Регулировка увеличения: винты с двух сторон, с градуировкой
Общее увеличение: 7x - 45x (с окулярами 10x)
Поле зрения: 32 - 5.1 мм (с окулярами 10x)
Рабочее расстояние: 104 мм
Наклон тубуса: 45°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 2.45x - 202.5x
Рабочее расстояние с дополнительными вспомогательными линзами: 57 - 250 мм
Стереомикроскоп ZOOM EMZ-8TRD с механизмом фиксации увеличения
Стереомикроскопы ZOOM EMZ-8U и EMZ-8TRU со входом для Ф.О. световода
Оптическая насадка: бинокуляр (EMZ-8U) или тринокуляр (EMZ-8TRU) (направляет свет во все три порта одновременно), поворот на 360°
Кратность трансфокатора: 6.5:1
Увеличение (ZOOM): 0.7x - 4.5x
Регулировка увеличения: винты с двух сторон, с градуировкой
Общее увеличение: 7x - 45x (с окулярами 10x)
Поле зрения: 32 - 5.1 мм (с окулярами 10x)
Рабочее расстояние: 104 мм
Наклон тубуса: 45°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 2.45x - 202.5x
Рабочее расстояние с дополнительными вспомогательными линзами: 57 - 250 мм
Стереомикроскоп EMZ-8UD с механизмом фиксации увеличения
На изображении оптическая насадка EMZ-8TRU со сверхширокопольными окулярами 10x MA502, штативом P и источником света FL150/115 со световодом FL150/12
Стереомикроскопы ZOOM EMZ-12 и EMZ-12TR со входом для Ф.О. световода
Оптическая насадка: бинокуляр (EMZ-12) или тринокуляр (EMZ-12TR) (направляет свет во все три порта одновременно), поворот на 360°
Кратность трансфокатора: 6.5:1
Увеличение (ZOOM): 0.4x - 2.5x
Регулировка увеличения: винты с двух сторон, с градуировкой
Общее увеличение: 4x - 25x (с окулярами 10x)
Поле зрения: 57 - 9.2 мм (с окулярами 10x)
Рабочее расстояние: 185 мм
Наклон тубуса: 45°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 2.28x - 75x
Рабочее расстояние с дополнительными вспомогательными линзами: 185 - 300 мм
Стереомикроскоп ZOOM EMZ-12TRD с механизмом фиксации увеличения
Стереомикроскопы ZOOM EMZ-13 и EMZ-13TR
Оптическая насадка: бинокуляр (EMZ-13) или тринокуляр (EMZ-13TR), поворот на 360°
Кратность трансфокатора: 7:1
Увеличение (ZOOM): 1x - 7x
Регулировка увеличения: винты с двух сторон, с градуировкой
Общее увеличение: 10x - 70x (с окулярами 10x)
Поле зрения: 23 - 3.2 мм (с окулярами 10x)
Рабочее расстояние: 90 мм
Наклон тубуса: 45°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 3x - 420x
Рабочее расстояние с дополнительными вспомогательными линзами: 32 - 230 мм
Стереомикроскопы EMZ-13D и EMZ-13TRD с механизмом фиксации увеличения
Стереомикроскоп ZOOM EMZ-9
Оптическая насадка: бинокуляр, поворот на 360°
Кратность трансфокатора: 6.5:1
Увеличение (ZOOM): 0.7x - 4.5x
Регулировка увеличения: винты с двух сторон, с градуировкой
Общее увеличение: 7.5x - 45x (с окулярами 10x)
Поле зрения: 32 - 5.1 мм (с окулярами 10x)
Рабочее расстояние: 93 мм
Наклон тубуса: 60°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 2.1x - 270x
Рабочее расстояние с дополнительными вспомогательными линзами: 34 - 251 мм
Стереомикроскопы ZOOM EMZ-2 и EMZ-2TR
Оптическая насадка: бинокуляр (EMZ-2) или тринокуляр (EMZ-2TR), поворот на 360°
Кратность трансфокатора: 6.5:1
Увеличение (ZOOM): 0.7x - 4.5x
Регулировка увеличения: диск с насечкой и с градуировкой
Общее увеличение: 7.5x - 45x (с окулярами 10x)
Поле зрения: 32 - 5.1 мм (с окулярами 10x)
Рабочее расстояние: 93 мм
Наклон тубуса: 45°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 2.1x - 270x
Рабочее расстояние с дополнительными вспомогательными линзами: 34 - 251 мм
Стереомикроскоп ZOOM EMZ-1
Оптическая насадка: бинокуляр, поворот 360°
Кратность трансфокатора: 3:1
Увеличение (ZOOM): 1x - 3x
Регулировка увеличения: диск с насечкой и с градуировкой
Общее увеличение: 10x - 30x (с окулярами 10x)
Поле зрения: 23 - 7.7 мм (с окулярами 10x)
Рабочее расстояние: 93 мм
Наклон тубуса: 45°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 3x - 180x
Рабочее расстояние с дополнительными вспомогательными линзами: 34 - 251 мм
Стереомикроскоп ZOOM Z-7100
Оптическая насадка: бинокуляр, поворот 360°
Кратность трансфокатора: 6.5:1
Увеличение (ZOOM): 0.7x - 4.5x
Регулировка увеличения: винты с двух сторон, с градуировкой
Общее увеличение: 7x - 4.5x (с окулярами 10x)
Поле зрения: 32 - 5.1 мм (с окулярами 10x)
Рабочее расстояние: 110 мм
Наклон тубуса: 90°
Настройка межзрачкового расстояния: 54 - 75 мм
Диоптрийная настройка: на обоих окулярах ±5D
Максимальный диапазон увеличения: 2.1x - 270x
Рабочее расстояние с дополнительными вспомогательными линзами: 45 - 332 мм
Таблица увеличений для стереомикроскопов ZOOM
| Модель | Диапазон увеличения (Zoom) | Дополнительные линзы | Рабочее расстояние (мм) |
Окуляры SWF10x |
Окуляры SWF12.5x |
Окуляры SWF15x |
Окуляры SWF20x |
Окуляры SWF30x | |||||
| Общее увеличение |
Поле (мм) | Общее увеличение | Диаметр поля (мм) | Общее увеличение | Диаметр поля (мм) | Общее увеличение | Диаметр поля (мм) | Общее увеличение | Диаметр поля (мм) | ||||
| EMZ-1 | 1x -3x | нет | 93 | 10x ~ 30x | 23 ~ 7.7 | 12.5x ~ 37.5x | 20 ~ 6.6 | 15x ~ 45x | 15.4 ~ 5.1 | 20x ~ 60x | 11.5 ~ 3.8 | 30x ~ 90x | 7.7 ~ 2.5 |
| 0.3x | 251 | 3x ~ 9x | 76 ~ 25.6 | 3.75x ~ 11.25x | 66 ~ 22 | 4.5x ~ 13.5x | 51.3 ~ 17 | 6x ~ 18x | 38 ~ 12.6 | 9x ~ 27x | 25.5 ~ 8.3 | ||
| 0.44x | 181 | 4.4x ~ 13.2x | 52 ~ 17.5 | 5.5x ~ 16.5x | 45 ~ 15 | 6.6x ~ 19.8x | 35 ~ 11.5 | 8.8x ~ 26.4x | 26 ~ 8.6 | 13.2x ~ 39.6x | 17.5 ~ 5.6 | ||
| 0.5x | 150 | 5x ~ 15x | 46 ~ 15.3 | 6.25x ~ 18.75x | 40 ~ 13.2 | 7.5x ~ 22.5x | 30.6 ~ 10.2 | 10x ~ 30x | 23 ~ 7.6 | 15x ~ 45x | 15.4 ~ 5 | ||
| 0.75x | 97 | 7.5x ~ 22.5x | 30.6 ~ 10.2 | 9.37x ~ 28.1x | 26.6 ~ 8.8 | 11.25x ~ 33.75x | 20.5 ~ 6.8 | 15 ~ 45x | 15 ~ 5.0 | 22.5x ~ 67.5x | 10.2 ~ 3.3 | ||
| 1.5x | 49 | 15x ~ 45x | 15.3 ~ 5.1 | 18.75x ~ 56.25x | 13.3 ~ 4.4 | 22.5x ~ 67.5x | 10.2 ~ 3.4 | 30x ~ 90x | 7.7 ~ 2.5 | 45x ~ 135x | 5.1 ~ 1.6 | ||
| 2.0x | 34 | 20x ~ 60x | 11.5 ~ 3.8 | 25x ~ 75x | 10 ~ 3.3 | 30x ~ 90x | 7.7 ~ 2.6 | 40x ~ 120x | 5.7 ~ 1.9 | 60x ~ 180x | 3.8 ~ 1.2 | ||
|
EMZ-2 EMZ-2TR EMZ-5 EMZ-5TR EMZ-9 |
0.7x~ 4.5x | нет | 93 | 7x ~ 45x | 32.8 ~ 5.1 | 8.75x ~ 56.25x | 28.5 ~ 4.4 | 10.5x ~ 67.5x | 22 ~ 3.4 | 14x ~ 90x | 16.4 ~ 2.5 | 21x ~ 135x | 11 ~ 1.7 |
| 0.3x | 251 | 2.1x ~ 13.5x | 109 ~ 17 | 2.62x ~ 16.87x | 95 ~ 14.6 | 3.15x ~ 20.25x | 73 ~ 11.4 | 4.2x ~ 27x | 54.7 ~ 8.5 | 6.3x ~ 40.5x | 36.6 ~ 5.7 | ||
| 0.44x | 171 | 3.08x ~ 19.8x | 74.5 ~ 11.5 | 3.85x ~ 24.75x | 64.7 ~ 10 | 4.62x ~ 29.7x | 50 ~ 7.7 | 6.16x ~ 39.6x | 37.2 ~ 5.9 | 9.24x ~ 59.4x | 25 ~ 3.8 | ||
| 0.5x | 148 | 3.5x ~ 22.5x | 65.7 ~ 10.2 | 4.37x ~ 28.12x | 57 ~ 8.8 | 5.25x ~ 33.75x | 44 ~ 6.8 | 7x ~ 45x | 32.8 ~ 5.1 | 10.5x ~ 67.5x | 22 ~ 3.4 | ||
| 0.75x | 97 | 5.25x ~ 33.75x | 43.8 ~ 6.8 | 6.56x ~ 42.18x | 38 ~ 5.8 | 7.87x ~ 50.62x | 29.3 ~ 4.5 | 10.5x ~ 67.5x | 21.9 ~ 3.4 | 15.75x ~ 101.25x | 14.6 ~ 2.2 | ||
| 1.5x | 49 | 10.5x ~ 67.5x | 21.9 ~ 3.4 | 13.12x ~ 84.37x | 19 ~ 2.9 | 15.75x ~ 101.25x | 14.6 ~ 2.2 | 21x ~ 135x | 10.9 ~ 1.7 | 31.5x ~ 202.5x | 7.3 ~ 1.1 | ||
| 2.0x | 33 | 14x ~ 90x | 16.4 ~ 2.5 | 17.5x ~ 112.5x | 14.2 ~ 2.2 | 21x ~ 135x | 11 ~ 1.7 | 28x ~ 180x | 8.2 ~ 1.2 | 42x ~ 270x | 5.5 ~ 0.8 | ||
| EMZ-6 | 0.62x~ 4.2x | нет | 108 | 6.5x ~ 42x | 35 ~ 5.4 | 8.12x ~ 52.5x | 30.7 ~ 4.7 | 9.75x ~ 63x | 23.7 ~ 3.6 | 13x ~ 84x | 17.7 ~ 2.7 | 19.5x ~ 126x | 11.8 ~ 1.8 |
| 0.5x | 180 | 3.25x ~ 21x | 70 ~ 10.8 | 4.0x ~ 26.2x | 61.4 ~ 9.4 | 4.87x ~ 31.5x | 47.4 ~ 7.2 | 6.5x ~ 42x | 35.4 ~ 5.4 | 9.75x ~ 63x | 23.6 ~ 3.6 | ||
|
EMZ-10 Z-7100 | 0.7x~ 4.5x | нет | 110 | 7x ~ 45x | 32.8 ~ 5.1 | 8.75x ~ 56.25x | 28.5 ~ 4.4 | 10.5x ~ 67.5x | 22 ~ 3.4 | 14x ~ 90x | 16.4 ~ 2.6 | 21x ~ 135x | 11 ~ 1.7 |
| 0.3x | 326 | 2.1x ~ 13.5x | 109 ~ 17 | 2.62x ~ 16.87x | 95 ~ 14.6 | 3.15x ~ 20.25x | 73 ~ 11.3 | 4.2x ~ 27x | 54.6 ~ 8.6 | 6.3x ~ 40.5x | 36.6 ~ 5.7 | ||
| 0.44x | 247 | 3.08x ~ 19.8x | 74.5 ~ 11.5 | 3.85x ~ 24.75x | 64.7 ~ 10 | 4.62x ~ 29.7x | 50 ~ 7.7 | 6.16x ~ 39.6x | 37.2 ~ 5.9 | 9.24x ~ 59.4x | 25 ~ 3.8 | ||
| 0.5x | 194 | 3.5x ~ 22.5x | 65.6 ~ 10.2 | 4.37x ~ 28.12x | 57 ~ 8.8 | 5.25x ~ 33.75x | 44 ~ 6.8 | 7x ~ 45x | 32.8 ~ 5.1 | 10.5x ~ 67.5x | 22 ~ 3.4 | ||
| 0.75x | 127 | 5.25x ~ 33.75x | 43.8 ~ 6.8 | 6.56x ~ 42.18x | 38 ~ 5.8 | 7.87x ~ 50.62x | 29.3 ~ 4.5 | 10.5x ~ 67.5x | 21.8 ~ 3.4 | 15.75x ~ 101.25x | 14.6 ~ 2.2 | ||
| 1.5x | 64 | 10.5x ~ 67.5x | 21.8 ~ 3.4 | 13.12x ~ 84.37x | 19 ~ 2.9 | 15.75x ~ 101.25x | 14.6 ~ 2.2 | 21x ~ 135x | 10.9 ~ 1.7 | 31.5x ~ 202.5x | 7.3 ~ 1.1 | ||
| 2.0x | 44 | 14x ~ 90x | 16.4 ~ 2.5 | 17.5x ~ 112.5x | 14.2 ~ 2.2 | 21x ~ 135x | 11 ~ 1.7 | 28x ~ 180x | 8.2 ~ 1.2 | 42x ~ 270x | 5.5 ~ 0.8 | ||
| EMZ-12EMZ-12TR | 0.4x~ 2.5x | нет | 185 | 4x ~ 25x | 57 ~ 9.2 | 5x ~ 31.2x | 50 ~ 8 | 6x ~ 37.5x | 38.5 ~ 6.1 | 8x ~ 50x | 28.7 ~ 4.6 | 12x ~ 75x | 19.2 ~ 3 |
| 0.7x | 233 | 2.8x ~ 17.5x | 82.1 ~ 13.1 | 3.5x ~ 21.8x | 71.4 ~ 11.4 | 4.2x ~ 26.2x | 55 ~ 8.8 | 5.6x ~ 35x | 41 ~ 6.5 | 8.4x ~ 46.2x | 27.5 ~ 4.4 | ||
|
EMZ-13 EMZ-13TR | 1x~ 7.0x | нет | 90 | 10x ~ 70x | 22.0 ~ 3.14 | 12.5x ~ 87.5x | 17.6 ~ 2.51 | 15x ~ 105x | 14.66 ~ 2.09 | 20x ~ 140x | 11.0 ~ 1.57 | 30x ~ 210x | 7.33 ~ 1.04 |
| 0.3x | 230 | 3x ~ 21x | 73.33 ~ 10.47 | 3.75x ~ 26.25x | 58.6 ~ 8.38 | 4.5x ~ 31.5x | 48.88 ~ 6.98 | 6.0x ~ 42.0x | 36.6 ~ 5.23 | 9.0x ~ 63.0x | 24.4 ~ 3.49 | ||
| 0.44x | 167 | 4.4x ~ 30.8x | 50.0 ~ 7.13 | 5.5x ~ 38.5x | 40 ~ 4.5 | 6.6x ~ 46.2x | 33.1 ~ 4.5 | 8.8x ~ 61.6 | 25.0 ~ 3.5 | 13.2x ~ 92.4x | 16.5 ~ 2.3 | ||
| 0.5x | 139 | 5x ~ 35x | 44.0 ~ 6.28 | 6.25x ~ 43.75x | 35.2 ~ 5.02 | 7.5x ~ 52.5x | 29.3 ~ 4.19 | 10x ~ 70x | 22.0 ~ 3.14 | 15x ~ 105x | 14.6 ~ 2.09 | ||
| 0.75x | 92 | 7.5x ~ 52.5x | 29.3 ~ 4.19 | 9.37x ~ 65.62x | 23.47 ~ 3.35 | 11.25x ~ 78.75x | 19.55 ~ 2.79 | 15x ~ 105x | 14.66 ~ 2.09 | 22.5x ~ 157.5x | 9.77 ~ 1.39 | ||
| 1.5x | 48 | 15x ~ 105x | 14.6 ~ 2.09 | 18.75x ~ 131.25x | 11.73 ~ 1.67 | 22.5x ~ 157.5x | 9.77 ~ 1.39 | 30x ~ 210x | 7.33 ~ 1.04 | 45x ~ 315x | 4.88 ~ 0.69 | ||
| 2.0x | 32 | 20x ~ 140x | 11.0 ~ 1.57 | 25x ~ 175x | 8.8 ~ 1.25 | 30x ~ 210x | 7.33 ~ 1.04 | 40x ~ 280x | 5.5 ~ 0.78 | 60x ~ 420x | 3.66 ~ 0.52 | ||
|
EMZ-8TR EMZ-8TRD EMZ-8U EMZ-8UD EMZ-8 | 0.7x~ 4.5x | нет | 104 | 7x ~ 45x | 32.8 ~ 5.1 | 8.75x ~ 56.25x | 28.5 ~ 4.4 | 10.5x ~ 67.5x | 22 ~ 3.4 | 14x ~ 90x | 16.4 ~ 2.6 | 21x ~ 135x | 11 ~ 1.7 |
| 0.28x | 307 | 0.98x ~ 63.x | 132.6 ~ 20.6 | 1.47x ~ 9.45x | 122.4 ~ 19 | 1.96x ~ 12.6x | 117.3 ~ 18.2 | 2.94x ~ 18.9x | 78.5 ~ 12.2 | 3.92x ~ 25.2x | 58.6 ~ 9.1 | ||
| 0.35x | 250 | 2.45x ~ 15.75x | 93.7 ~ 14.5 | 3.06x ~ 19.68x | 81.4 ~ 12.5 | 3.67x ~ 23.62x | 62.8 ~ 9.7 | 4.9x ~ 31.5x | 46.8 ~ 7.4 | 7.35x ~ 47.25x | 31.4 ~ 4.8 | ||
| 0.5x | 174 | 3.5x ~ 22.5x | 65.6 ~ 10.2 | 4.37x ~ 28.12x | 57 ~ 8.8 | 5.25x ~ 33.75x | 44 ~ 6.8 | 7x ~ 45x | 32.8 ~ 5.1 | 10.5x ~ 67.5x | 22 ~ 3.4 | ||
| 1.5x | 57 | 10.5x ~ 67.5x | 21.8 ~ 3.4 | 13.12x ~ 84.37x | 19 ~ 2.9 | 15.75x ~ 101.25x | 14.6 ~ 2.2 | 21x ~ 135x | 10.9 ~ 1.7 | 31.5x ~ 202.5x |
7.3 ~ 1.1 | ||
