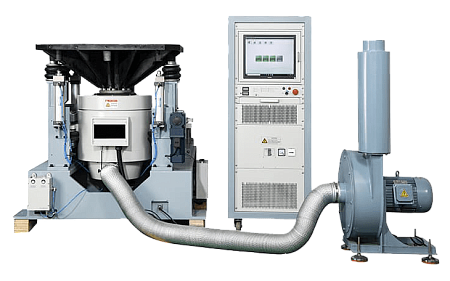

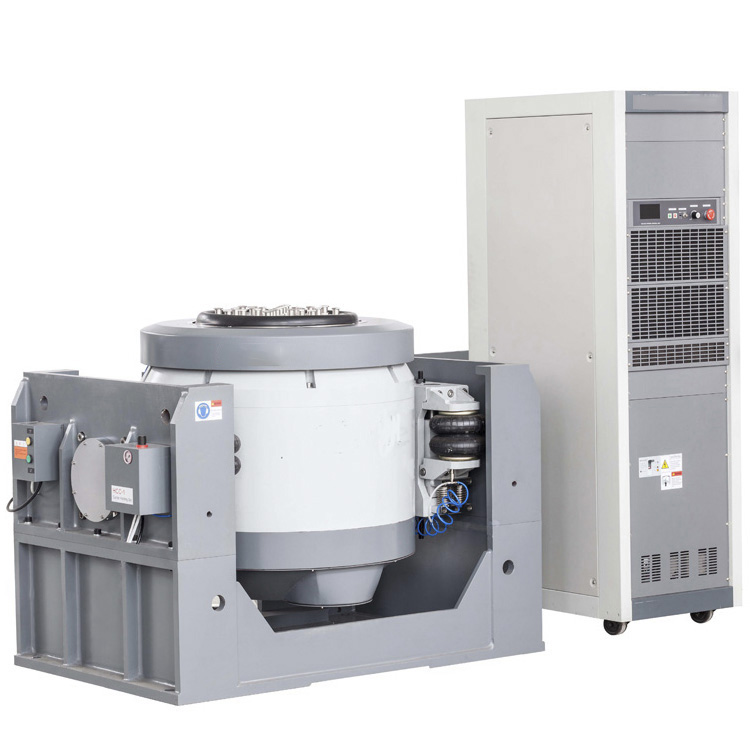

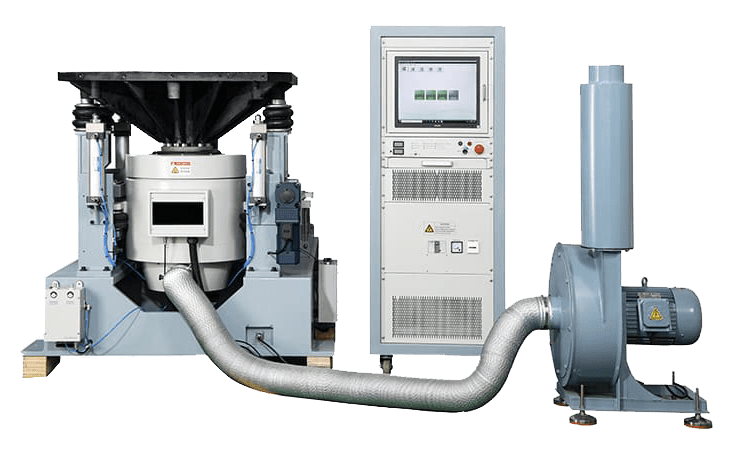

Вибростенды серии EV специально разработана для обеспечения длительной эксплуатации. Установка виброустойчивого основания позволяет добиться вертикальной и горизонтальной вибрации. Стандартная платформа оснащена высокоэффективным противоударным устройством с подушкой безопасности, чтобы можно было свести к минимуму вибрацию, передаваемую зданию, в то же время в большинстве случаев избегая необходимости в дополнительном фундаменте. Полный комплект системы вибрационных испытаний состоит из вибростенда, системы измерения мощности и вибрации в соответствии с соответствующими национальными и международными стандартами (такими как: MIL.STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB.BS и т. д.), чтобы обеспечить техническую поддержку для организации контроля качества продукции.
Особенности Вибростендов серии EV:
- Прочная система подвески и линейное управление движением, высокая грузоподъемность, хорошие направляющие функции, высокая стабильность; Подушка безопасности центра нагрузки имеет высокую статическую жесткость и низкую динамическую жесткость, высокую грузоподъемность, отличную производительность при изменении амплитуды;
- Высокоэффективное переключение мощности класса D, пиковый ток 3 сигма, обеспечивает наилучшее энергопотребление и минимизирует гармонические искажения;
- Быстрая самодиагностика с защитной блокировкой, высокая надежность безопасности;
- Устройство противоударной изоляции подушки безопасности для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение передачи вибрации;

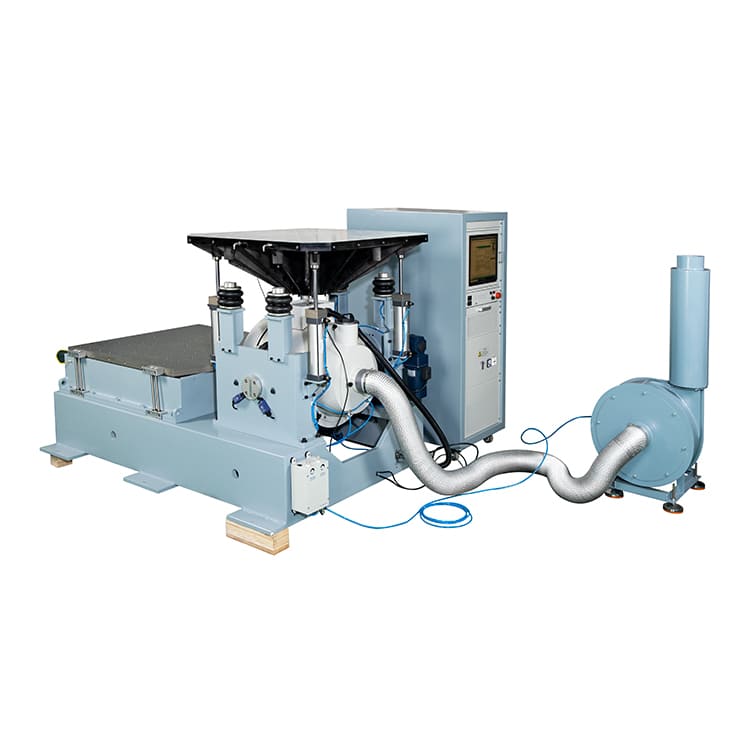

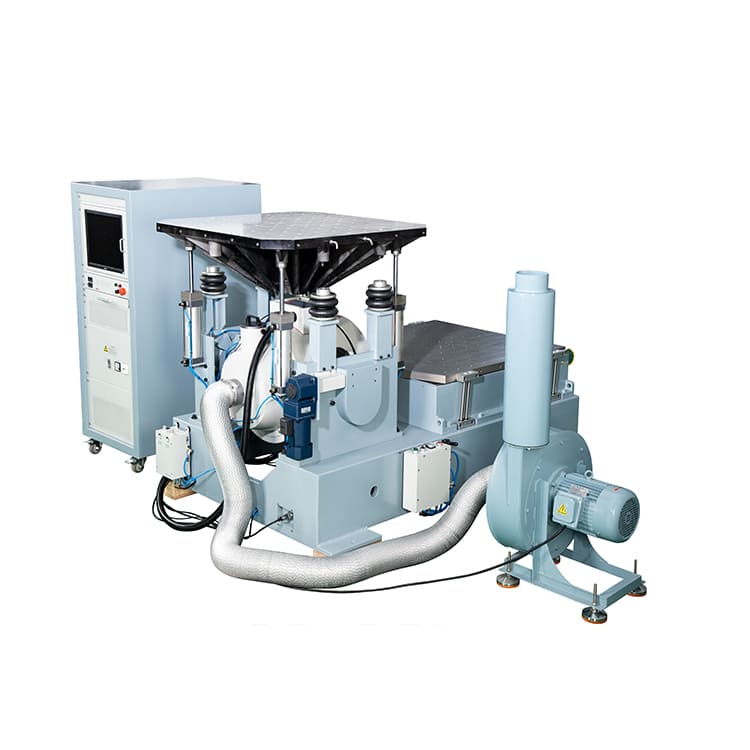

- Обеспечьте горизонтальную и вертикальную платформу расширения для различного применения;
- Простое управление контроллером.
|
Системная модель |
EV203 |
EV206 |
EV210 |
EV220 |
EV232 |
EV240 |
EV250 |
EV260 |
|
Диапазон частот |
1-2500 |
1-3000 |
1-3000 |
1-3000 |
1-3000 |
2-2500 |
1-2500 |
1-2700 |
|
Макс. Синусоидальная сила |
300(2,94) |
600(5,88) |
1000(9,8) |
2200(21,56) |
3200(31,36) |
4000(39,2) |
5000(49) |
6000(58.8) |
|
Макс. смещение |
40 |
50,8 |
50,8 |
50,8 |
50,8 |
50,85 |
50,8 |
50,8 |
|
Максимальное ускорение |
100 |
|||||||
|
Максимальная скорость |
200 |
|||||||
|
Максимальная нагрузка |
120 |
200 |
200 |
300 |
400 |
500 |
800 |
1000 |
|
Модель шейкера |
ВГ300/40 |
ВГ600/50 |
ВГ1000/50 |
ВГ2200/50 |
ВГ3200/50 |
ВГ4000/50 |
ВГ5000/50 |
ВГ6000/50 |
|
Диаметр якоря |
3 |
6 |
10 |
22 |
32 |
40 |
50 |
50 |
|
Метод охлаждения |
Принудительное охлаждение |
|||||||
|
Вес шейкера |
460 |
920 |
1100 |
1700 |
2500 |
2500 |
3500 |
4500 |
|
Размеры шейкера (Д×Ш×В) |
750x560x670 |
800x600x710 |
845x685x840 |
1200x870x1100 |
1270x980x1140 |
1400x980x1140 |
1600x1120x1340 |
1650x1150x1280 |
|

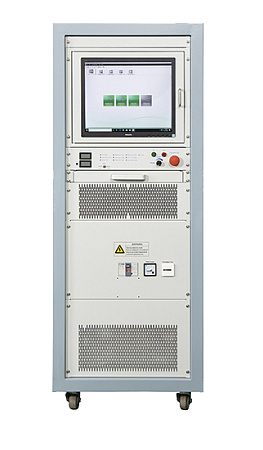

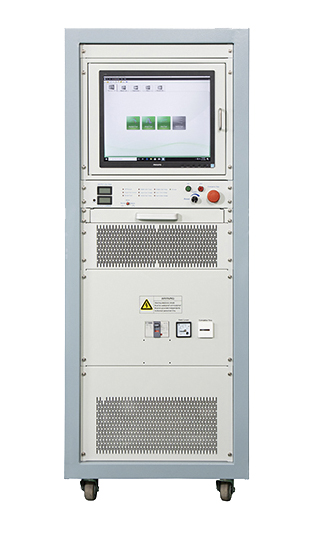

Модель усилителя мощности |
Амп3к |
Амп6к |
Усилитель12к |
Усилитель22к |
Усилитель35к |
Усилитель50к |
Усилитель60к |
Усилитель70к |
|
Вес усилителя мощности |
250 |
320 |
350 |
500 |
550 |
600 |
800 |
1000 |
|
Размеры усилителя мощности |
880x580x1150 |
880x580x1270 |
880x580x1690 |
880x580x1520 |
910x620x1550 |
910x620x2000 |
910x620x2000 |
910x620x2000 |
|
Источник питания |
(трехфазный) AC380В±10%50Гц |
|||||||
|
Совокупная мощность |
9 |
20 |
25 |
35 |
56 |
56 |
75 |
75 |
|
Системная модель |
EV320 |
EV330 |
EV340 |
EV350 |
EV360 |
EV420 |
EV430 |
EV440 |
|
Диапазон частот |
1-3000 |
1-2700 |
1-2700 |
1-2500 |
1-2500 |
1-3000 |
1-2500 |
1-2500 |
|
Макс. Синусоидальная сила |
2000(19,6) |
3000(29,4) |
4000(39,2) |
5000(49) |
6000(58,8) |
2000(19,6) |
3200(31,36) |
4000(39,2) |
|
Макс. смещение |
76,2 |
76,2 |
76,2 |
76,2 |
76,2 |
101,6 |
101,6 |
101,6 |
|
Максимальное ускорение |
80 |
85 |
100 |
82 |
100 |
66 |
85 |
100 |
|
Максимальная скорость |
200 |
200 |
200 |
200 |
200 |
200 |
250 |
250 |
|
Максимальная нагрузка |
300 |
400 |
500 |
1000 |
1000 |
300 |
500 |
500 |
|
Модель шейкера |
ВГ2200/76 |
ВГ3200/76 |
ВГ4000/76 |
ВГ5000/76 |
ВГ6000/76 |
ВГ2000/100 |
ВГ3200/100 |
ВГ4000/100 |
|
Диаметр якоря |
25 |
35 |
35 |
60 |
55 |
30 |
35 |
35 |
|
Метод охлаждения |
Принудительное охлаждение |
|||||||
|
Вес шейкера |
1700 |
2500 |
3500 |
3500 |
4500 |
1700 |
2500 |
3500 |
|
Размеры шейкера (Д×Ш×В) |
1200x870x1130 |
1270x980x1140 |
1650x1150x1280 |
1650x1150x1280 |
1650x1150x1280 |
1200х870х1130 |
1270х980х1140 |
1650х1150х1280 |
|
Модель усилителя мощности |
Усилитель30к |
Усилитель40к |
Усилитель50к |
Усилитель70к |
Усилитель70к |
Усилитель22к |
Усилитель40к |
Усилитель60к |
|
Вес усилителя мощности |
550 |
600 |
800 |
900 |
1000 |
550 |
600 |
800 |
|
Размеры усилителя мощности (Д×Ш×В) |
880x580x1520 |
910х620х1550 |
910х620х2000 |
910х620х2000 |
910х620х2000 |
880х580х1520 |
910х620х1550 |
910х620х1550 |
|
Источник питания |
(трехфазный) AC380В±10%50Гц |
|||||||
|
Совокупная мощность |
40 |
56 |
75 |
75 |
75 |
45 |
56 |
75 |
