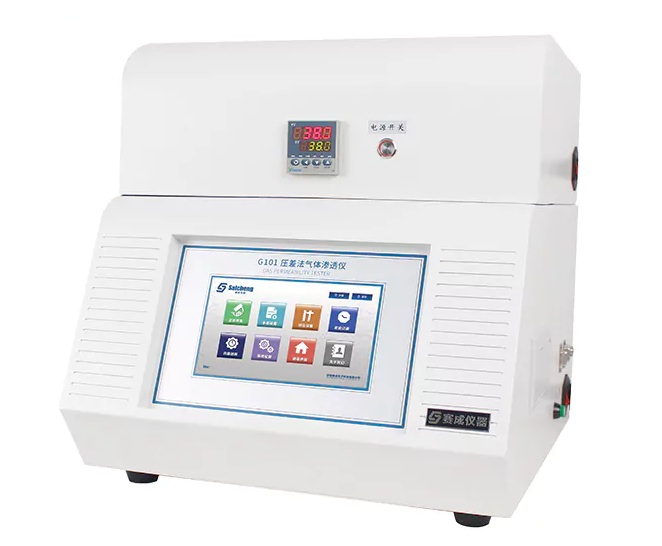

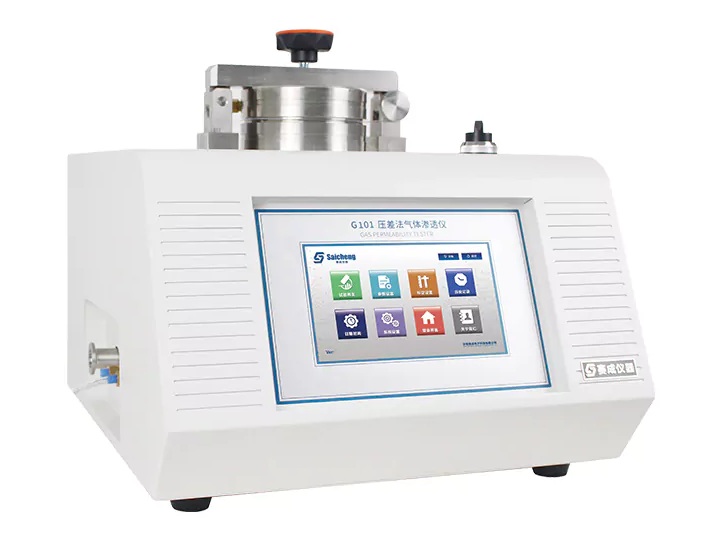

G101 — компактная модель на основе дифференциального метода измерения. Она предназначена для определения проницаемости плёнок, композитных и высокобарьерных материалов, листовых изделий и металлической фольги.
Ключевые особенности
- Одновременная оценка газопроницаемости и барьерных свойств.
- Пневматическая фиксация образца обеспечивает стабильную герметичность и уменьшает влияние человеческого фактора.
- Три режима работы — по соотношению, материалу и продолжительности испытания.
- Эталонная мембрана используется для оперативной калибровки.
- Точная система контроля температуры и влажности позволяет проводить измерения при различных условиях.
- По запросу диапазон измерений расширяется для материалов с высокой проницаемостью.
- Специальная конфигурация допускает работу с токсичными, горючими и взрывоопасными газами.
- Автоматизированное электронное управление, программное обеспечение для отображения, анализа и архивирования данных, микропринтер и USB-порт.
- Поддержка трёх уровней пользовательского доступа по GMP.
Метод испытания
Образец после кондиционирования помещают между двумя герметичными камерами. Из камеры низкого давления и затем из всей системы удаляют воздух. В камеру высокого давления подают заданный газ, создавая устойчивый перепад давлений. Проникающий через образец газ поступает в разреженную камеру, а показатель проницаемости определяется по динамике изменения давления.
Стандарты испытаний G101
ISO 15105-1; ISO 2556; ASTM D1434; JIS K7126-1; GB/T 1038-2000; YBB 00082003.
Области применения G101
- Пластиковые, многослойные, бумажно-полимерные, соэкструдированные и металлизированные плёнки, алюминиевая фольга и композиты на её основе.
- Инженерные пластики, резина и строительные листовые материалы, включая PP, PVC и PVDC.
- Испытания с O₂, CO₂, N₂, воздухом, гелием и другими газами.
- Контроль горючих и взрывоопасных газов при наличии специальной настройки.
- Биоразлагаемые упаковочные плёнки и материалы на основе крахмала.
- Газонепроницаемые материалы для аэрокосмической отрасли, включая оболочки дирижаблей.
- Бумага, картон, ламинированные и бумажно-полимерные упаковочные материалы.
- Подложки с лакокрасочными покрытиями, стеклоткань, материалы из стекловолокна и тефлоновые ткани.
- Косметические и фармацевтические тюбики, алюминиево-пластиковая упаковка и тубы для зубной пасты.
- Резиновые листы и изделия, включая автомобильные шины.
Технические характеристики G101
| Параметр | Значение |
| Диапазон измерений |
0,05–50 000 см³/м²·24 ч·0,1 МПа; расширенный вариант — не менее 500 000 см³/м²·24 ч·0,1 МПа |
| Количество образцов | 1 шт. |
| Разрешение по вакууму | 0,05 Па |
| Остаточное давление в камере | менее 10 Па |
| Температурный диапазон | от комнатной температуры до 95 °C; опционально 5–95 °C |
| Точность температуры | ±0,1 °C |
| Размер образца | диаметр 95 мм |
| Площадь испытания | 33,18 см² |
| Испытательный газ | O₂, N₂, CO₂ и другие; поставка отдельно |
| Давление испытания | 0,1–0,15 МПа |
| Порт подключения | PU-трубка диаметром 6 мм |
| Габариты | 400 × 450 × 420 мм |
| Электропитание | 100–240 В AC, 50/60 Гц; возможно изменение под требования заказчика |
| Масса нетто | 30 кг |
Комплектация G101
В стандартный комплект входят прибор, программное обеспечение, микропринтер, держатели образцов и фильтровальной бумаги, вакуумная смазка, быстродействующая количественная фильтровальная бумага и вакуумный насос. Опционально доступны компьютер, масло для насоса, регулятор давления кислорода, температурный модуль и модуль водяной бани с функцией охлаждения.
Примечание: газовый вход прибора рассчитан на PU-трубку диаметром 6 мм. Подача испытательного газа обеспечивается заказчиком.
