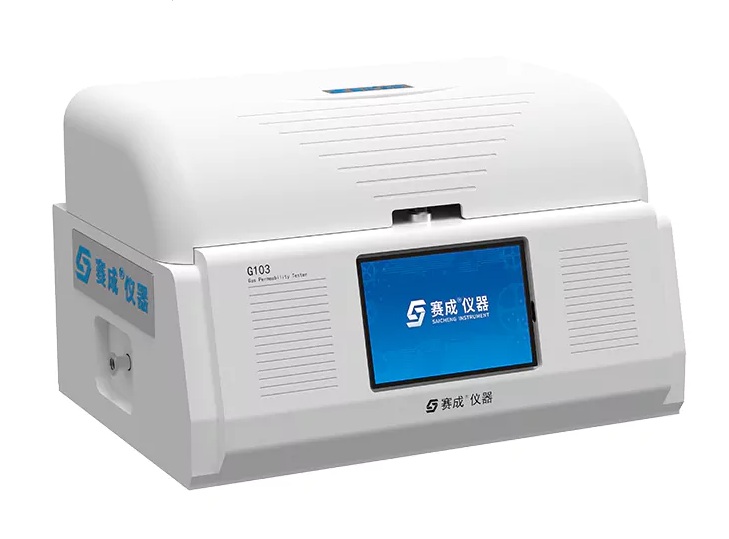

G103H использует метод дифференциального давления и предназначен для определения способности плёнок и других барьерных материалов пропускать газы. Прибор подходит для работы с пластиковыми и композитными плёнками, высокобарьерными и листовыми материалами, металлическими плёнками и фольгой.
Функциональные возможности
- Одновременно оцениваются газопроницаемость и связанные барьерные характеристики образца.

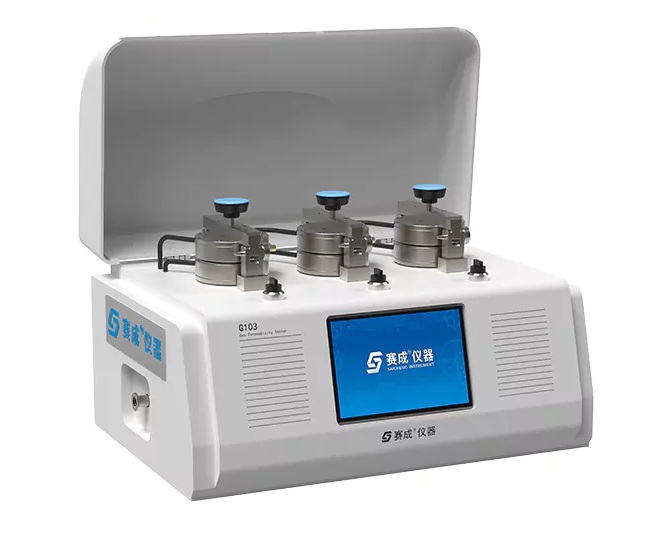

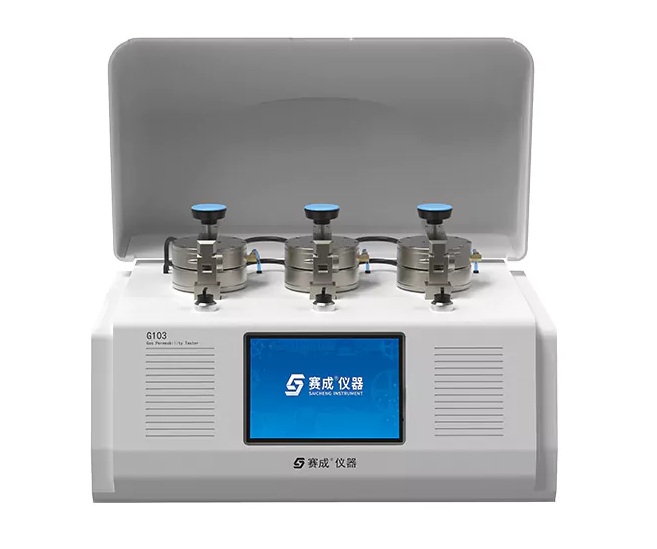

- Три независимые испытательные камеры могут работать синхронно или в шахматном порядке, с одинаковыми либо разными образцами.
- Пневматический зажим повышает герметичность соединения и снижает вероятность ошибок оператора.
- Доступны режимы испытаний по соотношению, материалу и времени.
- Стандартная мембрана позволяет быстро выполнять калибровку прибора.
- Высокоточная система регулирования температуры и влажности обеспечивает стабильные условия измерений.
- Диапазон измерений может быть расширен для работы с материалами высокой проницаемости.
- В специальной комплектации возможны испытания токсичных, горючих и взрывоопасных газов.
- Электронная система автоматически управляет последовательностью теста, а специализированная программа отображает, анализирует и сохраняет результаты.
- Предусмотрены трёхуровневое распределение прав GMP, микропринтер и USB-интерфейс.
Принцип измерения
Кондиционированный образец устанавливают между камерами, формируя герметичное разделение. Воздух удаляется сначала из камеры низкого давления, затем из всей системы. В камеру высокого давления подают испытательный газ и создают стабильную разность давлений. Газ проходит через образец в сторону разреженной камеры, а его проницаемость рассчитывается по изменению давления в ней.
Стандарты
ISO 15105-1; ISO 2556; ASTM D1434; JIS K7126-1; GB/T 1038-2000; YBB 00082003.
Области применения G103H
- Плёнки: полимерные, композитные, бумажно-полимерные, соэкструдированные, металлизированные, алюминиевая фольга и материалы на её основе.
- Листовые материалы: инженерные пластики, резина и строительные материалы, включая PP, PVC и PVDC.
- Различные газы: O₂, CO₂, N₂, воздух, He и другие среды.
- Горючие и взрывоопасные газы — при использовании соответствующей комплектации.
- Биоразлагаемые плёнки, в том числе упаковочные материалы на основе крахмала.
- Аэрокосмические материалы, включая газонепроницаемые оболочки и гелиевые баллоны дирижаблей.
- Бумага, картон и бумажно-полимерные композиты, включая упаковку типа Tetra Pak и изделия из ламинированной бумаги.
- Окрашенные и лакированные покрытия, стеклоткань, стекловолокнистая бумага и тефлоновые материалы.
- Гибкая косметическая упаковка: тюбики для косметики, зубной пасты и алюминиево-полимерные тубы.
- Резиновые листы и изделия, включая материалы, используемые при производстве автомобильных шин.
Технические характеристики G103H
| Параметр | Значение |
| Диапазон измерений |
0,01–50 000 см³/м²·24 ч·0,1 МПа; расширенный вариант — не менее 600 000 см³/м²·24 ч·0,1 МПа |
| Количество образцов | 3, с независимыми результатами для каждого |
| Разрешение по вакууму | 0,05 Па |
| Остаточное давление в камере | менее 10 Па |
| Температурный диапазон | 5–95 °C |
| Точность температуры | ±0,1 °C |
| Размер образца | диаметр 95 мм |
| Площадь измерения | 33,18 см² |
| Испытательный газ | O₂, N₂, CO₂ и другие; поставляются отдельно |
| Давление испытания | 0,1–0,26 МПа |
| Порт подключения | PU-трубка диаметром 6 мм |
| Габариты | 700 × 530 × 450 мм |
| Питание | 220 В AC, 50 Гц; адаптируется под требования заказчика |
| Масса | 70 кг |
Комплектация G103H
Стандартная поставка включает прибор, водяную баню, программное обеспечение, сетевой кабель, держатели для образцов и фильтровальной бумаги, вакуумную смазку, быстродействующую количественную фильтровальную бумагу, вакуумный насос и планшетный компьютер. Дополнительно могут поставляться эталонная мембрана, масло для вакуумного насоса, генератор влажности и регулятор давления кислорода.
