Электронный автоколлиматор EAC - это высокоточный бесконтактный прибор для измерения углов, который в основном используется для измерения угла, параллельности и бокового уклона оптических образцов, углового совмещения систем при точной сборке, а также для калибровочной настройки плоскостности и параллельности станков при механической обработке и т.д. Серия EAC также может быть использована для измерения стабильности оборудования (при влиянии температуры или вибрации). В соответствии с различной точностью измерений серия EAC имеет три модели: EAC-200, EAC-300 и EAC-500.
Особенности:
- Компактный и легкий, простой в использовании, высокоточные измерения;
Высокоточные измерения, благодаря высокоскоростному USB-соединению. Технологии приборы сравнимы с другими аналогичными приборами, со сверхвысокой точностью и повторяемостью измерений, благодаря тщательно отобранным ПЗС-матрицам высокого разрешения, оптическим компонентам, а также использованию передовых алгоритмов обработки изображений и высококачественной сборке.

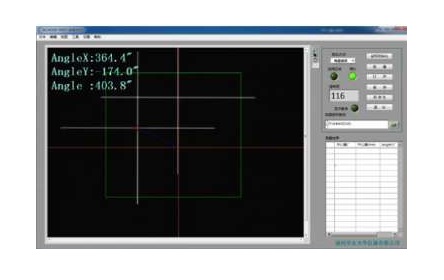

- Простое и удобное программное обеспечение;
1. Интерфейс облегчит вам работу. С помощью настроек программного обеспечения можно:
1.переключать режим отображения угла (угол, радиан и т.д.);
2.переключать полный / полуугол;
3.выбирать для тестирования общего склонения / Y компонент / X компонент
4.сохранить данные измерений и так далее.
2. Измерительная система также может измерять угол между любыми двумя точками на плоскости изображения, что позволяет измерять угол двойного изображения (параллельность и т.д.).
3. Программное обеспечение имеет систему автоматической калибровки, которая обеспечивает точность данных с клиентом путем сравнения со стандартными блоками.
Технические характеристики EAC:
| Модель | EAC-200 | EAC-300 | EAC-500 |
|---|---|---|---|
| Диаметр измерения | 38 мм | 42 мм | 60 мм |
| Поле зрения | 3200×2700″ | 2100×1800″ | 1200×1000″ |
| Разрешение | 0.1″ | 0.05″ | 0.01″ |
| Повторяемость | 1″ | 0.8″ | 0.3″ |
| Точность измерения | 1.3″ | 1″ | 0.5″ |
Комплектация:
-
Источник света: светодиод или источник холодного света;
-
Датчик: ПЗС или CMOS промышленная камера;
-
Высокоточный регулировочный стол, программное обеспечение для измерений и т.д.;
- Дополнительный лазерный искатель (опция);
- Внешний интерфейс: интерфейс USB;
- Многомерные регулируемые зеркала (опция).
