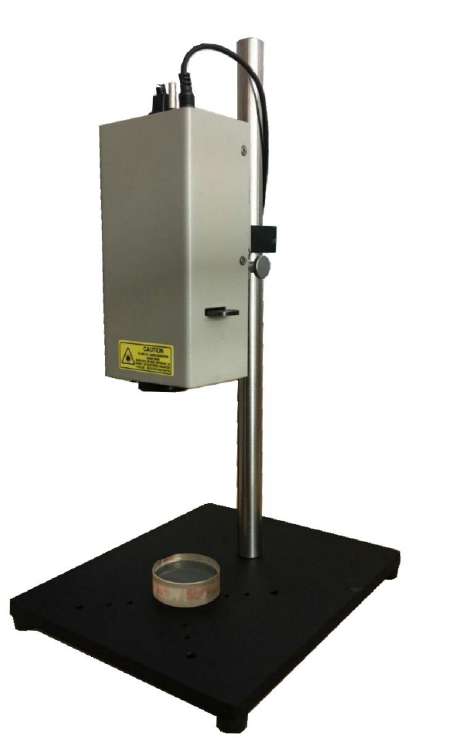

Высокоточный лазерный автоколлиматор LAC

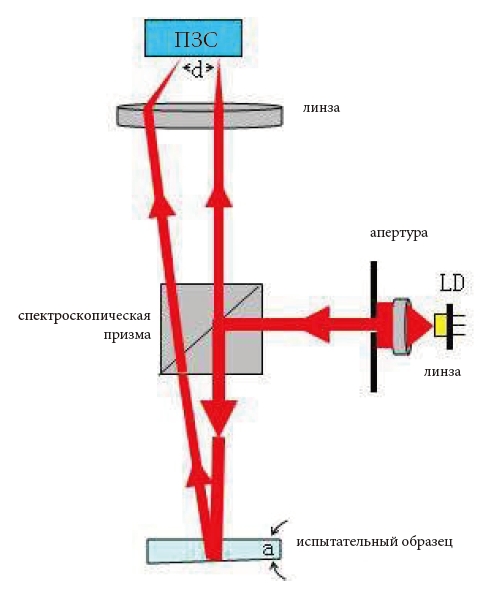

LAC - высокоточный лазерный автоколлиматор для монохромного лазера в качестве источника света бесконтактных малых углов измерения образцов, использование присущей лазеру отличной направленности и характеристики малого пятна для измерения прямолинейности и плоскостности платформы и оптических компонентов угловой точности, боковой отвеса, параллельности, особенно для измерения небольших площадей продукта имеет более сильную простоту в эксплуатации. Он также может быть использован для измерения угла, позиционирования сборки, контроля стабильности оборудования (температурные или вибрационные воздействия) и так далее. Принцип работы показан на рисунке ниже, заключается в использовании коллимированного лазерного луча облучения целевой поверхности для измерения, после отражения визуализации в высокоточной ПЗС. Программное обеспечение рассчитывает угол отражения и угол между опорными поверхностями и отображает его. Размер точки обнаружения может быть изменен путем выбора различных апертур диафрагмы для обнаружения образцов уменьшенных размеров (до 1 мм). При многократном отражении программное обеспечение может измерять значения угла для нескольких точек изображения на экране, что особенно удобно для точного позиционирования нескольких оптических плоскостей, например, при сборке пластин.

Применение:

• Контроль механической прямолинейности и плоскостности;
• Измерение угла наклона оптических компонентов и параллельности;
• Позиционирование и контроль сборки;
• Позиционирование пакетов пластин;
• Контроль смещения и наклона линзы;
• Измерение параллельности нескольких оптических плоскостей в сборе;
• Контроль вибрации или стабильности вращения;
• Обнаружение движения электронного двигателя или стабильности вращения.

Измерения углового контраста призмы

Лазерный коллиматор может быть использован для любого угла измерения контрастности, метод измерения такой же как у однотрубного контрастного гониометра SAT-300, лазерный коллиматор будет повернут на необходимый угол, сначала с соответствующим углом калибровки блока, помещенного на измеряемую призму, может быть измерен непосредственно. Видимое лазерное падение, цифровой дисплей результатов измерения, разрешение до 1″, минимальная апертура измерения 1 мм. Может увеличить нижнюю поверхность вакуумной адсорбции для улучшения повторяемости измерений, особенно подходит для крошечных измерений призмы.

Измерение параллельности (угла) и контроль сборки нескольких оптических плоскостей

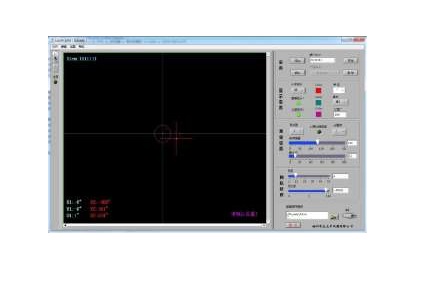

Когда измеряемые плоскости не параллельны, на интерфейсе программы одновременно появляется несколько точек отражения. Программа может использовать любую из этих точек в качестве опорной для измерения угла других точек отражения. Если отрегулировать точки отражения таким образом, чтобы они совпадали, соответствующие плоскости выровняются друг с другом. Это устройство широко используется для настройки сборки и позиционирования объективов наблюдения (как показано на рисунке справа, три точки - это CMoS-чип, фильтр и отражающее изображение защитное полотно). В зависимости от фильтра можно настроить различные длины лазерных волн, например, зеленую, синюю или другие длины волн.

Измерение и контроль вибрации или устойчивости вращения

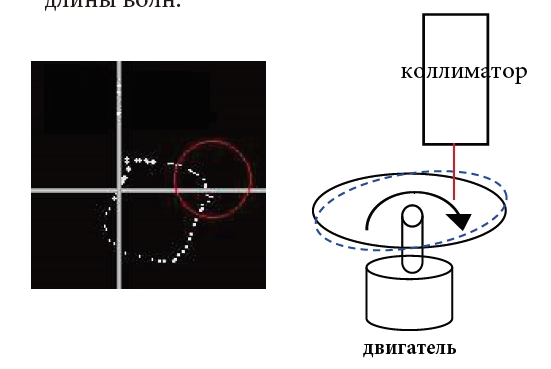

Когда отражатель устанавливается на прецизионный двигатель, можно отслеживать и измерять стабильность его вращения или траекторию вибрации. Программное обеспечение отображает траекторию вращения в режиме реального времени, рассчитывает округлость, угол наклона при вибрации и т. д.

Технические характеристики LAC:

Комплектация:

1. Лазерный самоколлиматор
2. Станки для регулировки 2D
3. Измерительное программноеобеспечение
4. Измерительные штативы и стойки
5. Драйвер источника света LD
