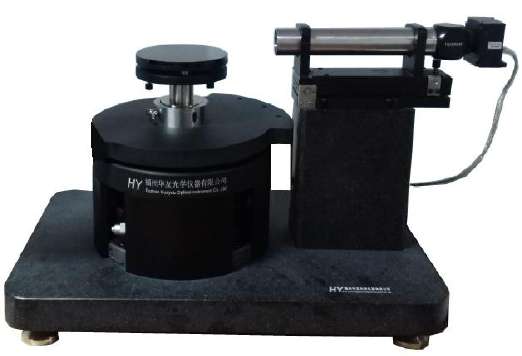

Абсолютный однотрубный гониометр MAT-300 оснащен высокоточным пневматическим поворотным столиком и прецизионным решетчатым индексирующим диском для точного измерения призматического угла (разрешение измерения до 0,1"). Программное обеспечение может автоматически считывать и отображать результаты измерений. Он может применяться для прецизионного углового контроля оптических призм, а также для прецизионного калибровочного измерения произвольной угловой точности многогранного корпуса призмы.
Его функционал можно расширить, добавив параллельную световую трубку (или фотоэлектрический автоколлиматор), чтобы сформировать двухтрубный абсолютный гониометр, который можно использовать для измерения угла призмы или угла отклонения луча и интегрального угла (без стандартного образца). Также можно заменить фотоэлектрический автоколлиматор на лазерный коллиматор для достижения абсолютных угловых измерений, аналогичных измерениям на
малой призме (апертура ~1 мм), используемой для эндоскопии.
Применение:
- Измерение угла призмы;
- Измерение углов многогранников;
- Измерение разности углов призматических башен;
- Измерения параллельности и комбинированного угла;
- Прецизионная установка оптических призм.
| Оптический автоколлиматор | EAC300 |
| Разрешение (фотографии) | 0.1″ |
| Точность измерения | ± 1″ |
| Диапазон измерений | 0~360° |
| Стол для образцов | 200 мм |
| Нагрузка на стол | 20 кг |
| Вес | 50 кг |
- Оптический автоколлиматор;
- Регулировочная база 2D;
- Высокоточный пневматический поворотный стол;
- Прецизионный многомерный регулируемый носитель;
- Источник света высокой яркости и оптоволоконный кабель;
- Вспомогательные лазерные искатели;

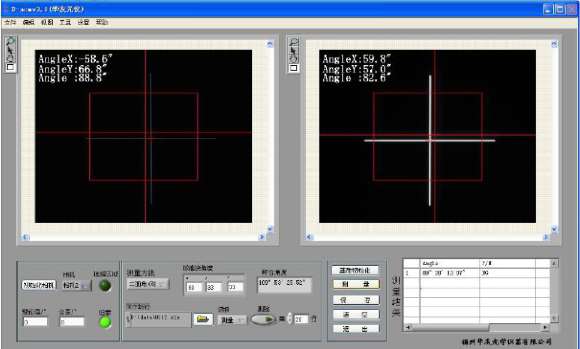

- Компьютер и программное обеспечение;
- Машина сжатого воздуха (опция).
