Двухтрубный гониометр серии PAT - это высокоточный бесконтактный прибор для измерения угла, основанный на фотоэлектрическом детекторе второго уровня и использующий контрастный метод измерения угла. Широко используется для измерения двугранных углов призм, а также для измерения параллельности, сторон вертикали, угла разделения луча и т.д. В соответствии с обнаружением различных источников света, делятся на лазерный двухтрубный гониометр LPAT-650 и фотоэлектрический двухтрубный гониометр PAT-300. Лазерный двухтрубный гониометр LPAT-650 представляет собой монохромный лазер в качестве источника света, который подходит для измерения оптического угла, особенно для измерения небольших участков образца. Он имеет более сильную простоту в эксплуатации.
Оптический двухтрубный гониометр PAT-300 основан на высокоточном фотоэлектрическом автоколлиматоре белого света с оптоволоконным каналом для большей апертуры и высокой точности измерений призмы. Оба прибора включают измерительное программное обеспечение для получения изображения в реальном времени и автоматического отображения результатов измерений. Ручное считывание показаний не требуется, что упрощает работу и делает ее более эффективной.

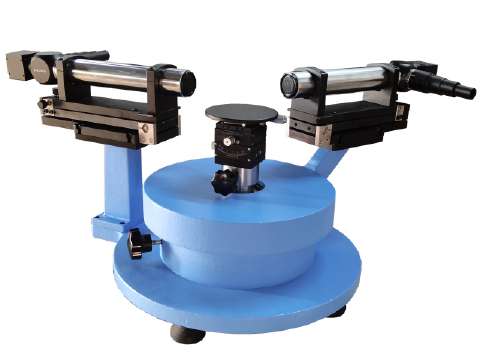

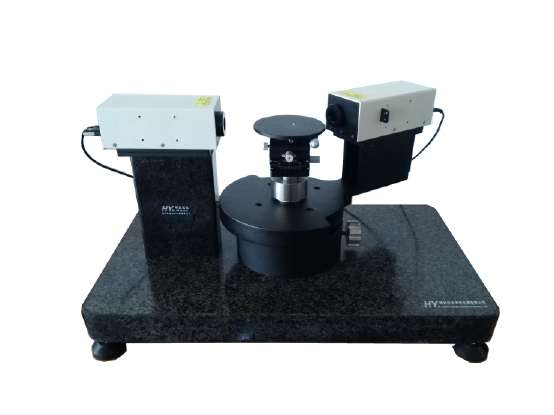

PAT-300 LPAT-650
Особенности:
- Цифровой дисплей фактического угла измерения;
- Две трубки для отдельной визуализации, не зависимо от боковой драпировки образца;
- Не нужно вращать, быстрая эффективность измерения, особенно подходит для серийных измерений;
- Отсутствие ошибок при вращении, простота эксплуатации, высокая повторяемость;
- Подходит для измерения 1 мм призмы эндоскопа или призмы мобильного телефона.
Применение:
- Измерение двугранных углов призм;
- Измерение параллельности, угла разделения лучей и т.д.;
- Измерение угла или отклонения луча при входе/выходе призмы;
- Измерение объемных призм.
Принцип работы:

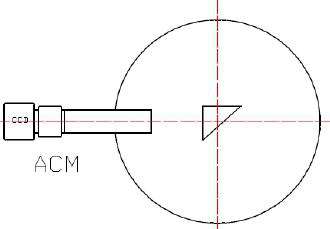

Измерение двугранного угла оптической призмы

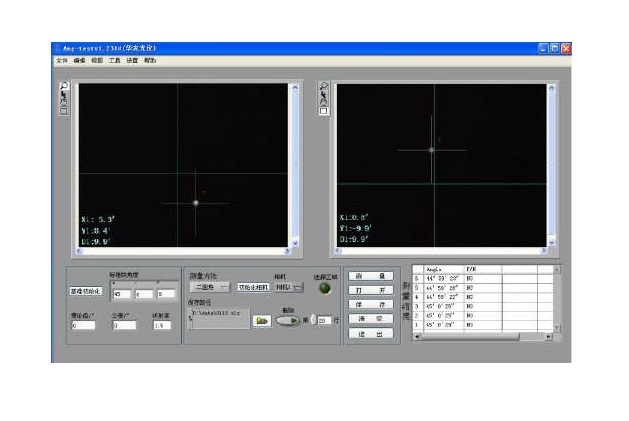

Поместите эталон на столик и отрегулируйте его таким образом, чтобы две трубки ACM захватывали отраженное изображение отражающих поверхностей образца 1 и 2. Затем инициализируйте эталон. Аналогичным образом настройте измеряемый образец, чтобы получить два отражения. Программное обеспечение сравнит отраженные изображения с эталонным изображением и автоматически рассчитает размер двугранного угла, который необходимо измерить.
Измерение наклона, параллельности, угла разделения лучей и т.д.
ACM-1 и ACM-2 могут использоваться независимо друг от друга как фотоэлектрические автоколлиматоры для точных измерений этих показателей. После калибровки точки отсчета с помощью стандартного блока помещается измеряемый образец (при этом необходимо правильно выбрать точку отсчета и плоскость падения); угловое показание на дисплее является измеренным значением.
Измерение угла разделения луча призмы 90 или интегрального угла
Обе трубки регулируются и поворачиваются так, чтобы оптические оси были перпендикулярны друг другу. Во время калибровки и измерений выходной свет ACM-1 представляет собой зондирующий свет, который отражается от падающей плоскости образца, и отраженное изображение собирается ACM-1, а переданное изображение принимается ACM-2 после того, как оно передается образцом под углом 90°. Положение образца может быть отрегулировано таким образом, чтобы свет обнаружения, выходящий из ACM-1, падал перпендикулярно плоскости падения образца. Например, прямоугольные призмы, пятиугольные призмы и т. д. требуют перпендикулярного падения на плоскость образца. Аналогично, угол 90° призмы измеряется методом сравнения с использованием эталона инициализации стандартного блока.
Технические характеристики PAT:
| Модель | LPAT-650 | PAT-300 |
|---|---|---|
| Повторяемость | ≤ 5″ | ≤ 1″ |
| Разрешение (фотографии) | 1″ | 0.1 ″ |
| Источник света | Лазер (красный/зеленый) | Белый свет (400-700 нм) |
| Диаметр измерения | 1-150 мм | 3-200 мм |
| Габариты | 60x40x40 см | 80x50x50 см |
| Вес | 60 кг | 100 кг |
Комплектация:
- Источник света и драйвер света;
- Высокоточный фотодетектор (с ПЗС-матрицей);
- Двухмерное регулируемое основание;
- Многомерная регулируемая ступенька для образцов;
- Поворотный столик, программное обеспечение для измерений и т.д.
