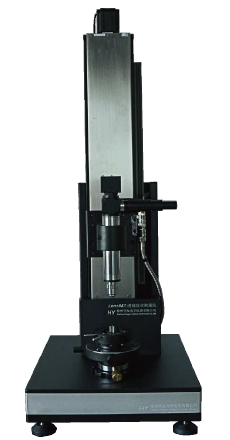

LensMT - это серия высокоточных автоматических приборов для измерения линзы (или группы линз), а именно бесконтактное неразрушающее измерение радиуса кривизны, фокусного расстояния, а также отклонения центра пропускания и отражения линзы (или группы линз). Специальное программное обеспечение разработано для быстрого и простого выполнения измерений, автоматизации сбора данных и расчета результатов. Измерения воспроизводятся с высокой точностью и не требуют от оператора особых навыков. Серия LensMT может использоваться для контроля спецификаций обработки и отгрузочного контроля при обработке линз, а также для контроля функциональных характеристик отдельных линз при сборке линз и точного контроля точности сборки.
Применение:
- Измерение радиуса кривизны;
- Измерение эффективного фокусного расстояния;
- Измерение переднего и заднего фокусного расстояния;
- Измерение эксцентриситета пропускания;
- Измерение эксцентриситета отражения;
- Измерение углового контраста.
- Широкий спектр функций, высокая точность, простота управления, одномоментное достижение основных оптических показателей измерения объектива;
- Бесконтактное, автоматизированное измерение, цифровой дисплей результатов измерения, без повреждения измеряемого продукта финишное покрытие сверхточного широкополосного литража;
- Подъемная направляющая для обеспечения стабильности и надежности движения вверх и вниз, а также длительного срока службы.
- Входящий контроль или окончательный предотгрузочный контроль основных оптических показателей объектива;
- Полный контроль качества процесса производства линз (фокусное расстояние, радиус кривизны и контроль смещения центра);
- Прецизионная сборка и трансфлективное склеивание линз;
- Измерение фокусного расстояния изделия объектива, переднего и заднего фокусного расстояния;
- Возможность расширения для увеличения фокусного расстояния цилиндрической линзы;
- Измерение радиуса кривизны и эксцентриситета отражения.
|
Модель |
LensMT-500 | LensMT-300 |
|---|---|---|
| Эффективное фокусное расстояние (EFL) | ||
| Диапазон измерения (Расширяемый) |
+3 ~ +500 мм -3 ~ -480 мм |
± 5~± 300 мм |
| Точность измерения | 0.02%~0,3% | 0.02%~ 0.3% |
| Длина волны измерения фокусного расстояния | 546 нм | |
|
Радиус кривизны и передний/задний фокус |
||
| Диапазон измерения |
+3 ~ +500 мм -3 ~ -480 мм |
± 5~± 300 мм |
| Точность измерения |
0.02% ~0.3% |
0.02% ~ 0.3% |
| Смещение центра (опционально) | ||
| Диапазон измерения (Расширяемый) | -450 ~ 500 мм | -300~300 мм |
| Точность измерения | 0.2 мкм | 0.2 мкм |
| Угол разделения луча | ||
| Точность измерения | ± 1" | ± 1" |
| Габариты (ДхШхВ) | 60x40x110 см | 60x40x90 см |
| Вес | 50 кг | 45 кг |
| Диаметр измерения | 1~200 мм (Расширяется) | |
Комплектация:
- Высокоточный трансляционный стол с электроприводом (износостойкий с широким корпусом);
- Контроллеры движения;
- Расположенные по центру 3D регулируемые держатели линз;
- Однолинзовый эксцентриковый поворотный столик;
- Оптический автоколлиматор (с ПЗС-матрицей);
- Параллельные осветительные трубки (переключение 6 разделительных пластин);
- Источник холодного света + волоконно-оптическая трубка;
- Набор ахроматических объективов;
- Программное обеспечение для тестирования и т.д.
