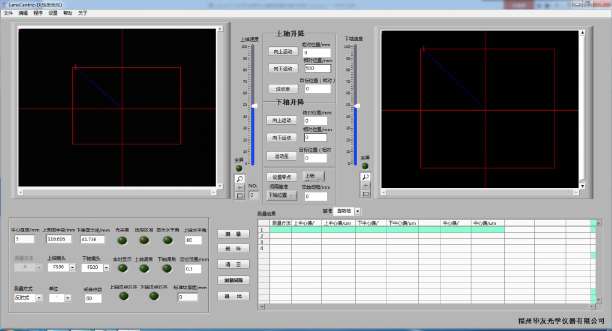

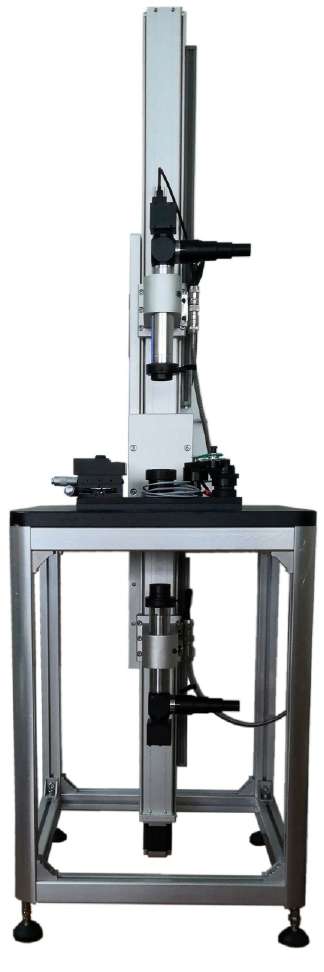

Измеритель эксцентриситета LensCT-VDR с двумя оптическими инфракрасными линзами использует метод вращения линзы (вращение вокруг механической оси внешней круговой поверхности) и использует верхний и нижний оптические пути для одновременного определения координатного положения сферического центра обеих поверхностей инфракрасной линзы. Программное обеспечение для произвольных измерений может рассчитать угол наклона обеих сторон, отклонение оптической оси двух сферических центров относительно механической оси внешней окружности или отклонение нормали ступенчатой поверхности линзы (торцевой плоскости). Нет необходимости переворачивать измерительный прибор, он прост в эксплуатации, отображает данные измерений в режиме реального времени и автоматически сохраняет их. Функционал также может быть расширен до увеличения поворотного стола с воздушным подшипником, чтобы достичь вращения инфракрасных линз большого диаметра без относительного движения, избегая царапин на поверхности во время процесса измерения.
Особенности:
- Один зажим для двусторонних измерений и нескольких выходов данных
- Включает режимы измерения пропускания и отражения вне центра.
- Вакуумная адсорбция на нижней поверхности для обеспечения стабильности вращения и ступенчатой привязки нижней поверхности
- Моторизованный подъем, автоматическое вращение, цифровой вывод результатов измерений.
- Возможность расширения для добавления поворотного стола с воздушным подшипником для неразрушающего измерения линз большого диаметра
- Возможность расширения функций до добавления измерения радиуса кривизны и т. д.
| Диапазон измерения | ±3 ~ ±1000 мм (с возможностью расширения) |
| Точность измерения | ±0.2 мкм(±2″) |
| Диаметр линз | 3~ 200 мм (с возможностью расширения) |
| Габариты | 50х50х170 см |
| Вес (нетто) | 80 кг |
Комплектация:
- Двухосевой подъемно-поворотный стол с ЧПУ
- Двухосевой фотоэлектрический автоколлиматор (включая ПЗС)
- Поворотный стол для линз (или поворотный стол с воздушной опорой)
- Набор ахроматических линз (50/100/300 и т.д.)
- Вакуумная адсорбция и программное обеспечение для тестирования и т. д.
