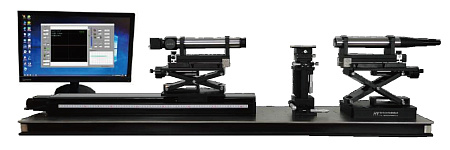

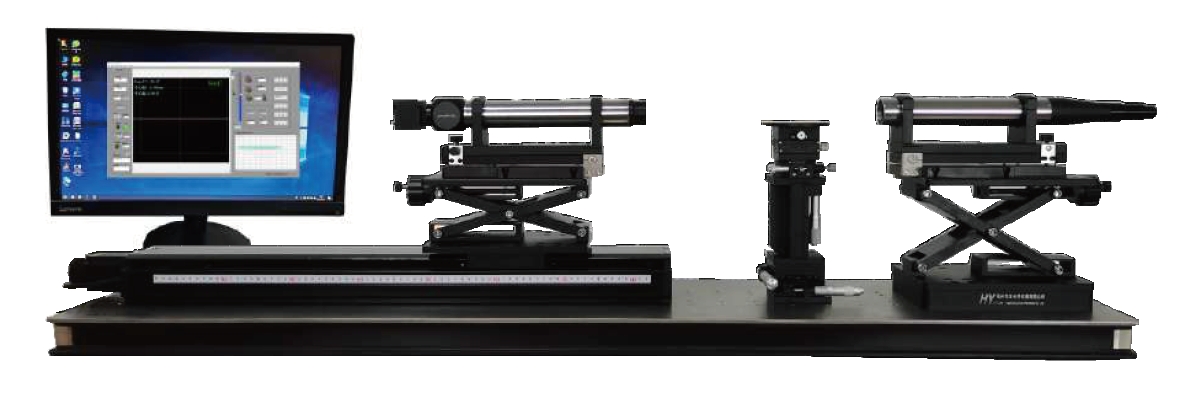

LensCT-HTR - это прибор, используемый в основном для проверки индексов, связанных с отклонением центра цилиндрических линз, а также для поперечного измерения отклонения центра прямоугольных сферических линз. Благодаря высокой точности измерений и простоте эксплуатации, он может использоваться для контроля обработки цилиндрических линз (или прямоугольных сферических линз) и входного контроля линз.
Функции:
- Положение центра цилиндрической линзы и отклонение центра;
- Угол клина цилиндрической линзы в направлении Y;
- Параллельность цилиндрической оси опорной плоскости;
- Параллельность или перпендикулярность двух цилиндрических осей;
- Перпендикулярность цилиндрической поверхности к боковой поверхности;
- Центральное отклонение квадратной сферической линзы;
- Угол разделения лучей и т.д.

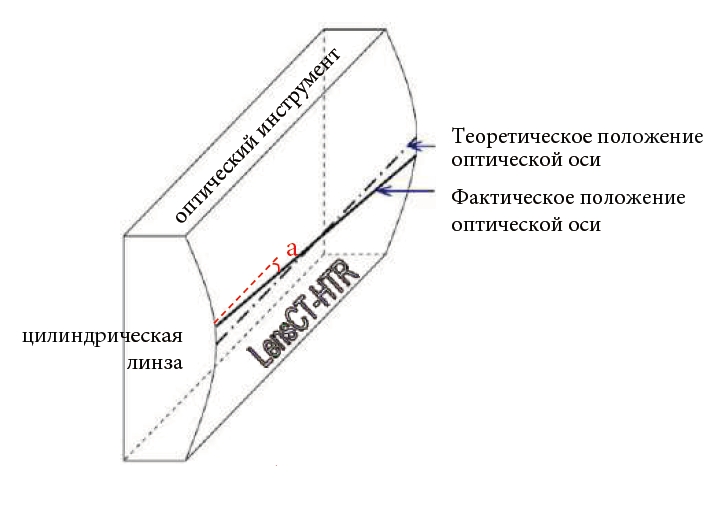

Измерение эксцентриситета и параллельности осейИзмеритель эксцентриситета цилиндрических линз LensCT-HTR позволяет измерить положение центра левого и правого концов цилиндрической линзы по отдельности, а затем рассчитать центральное отклонение a и параллельность осей.

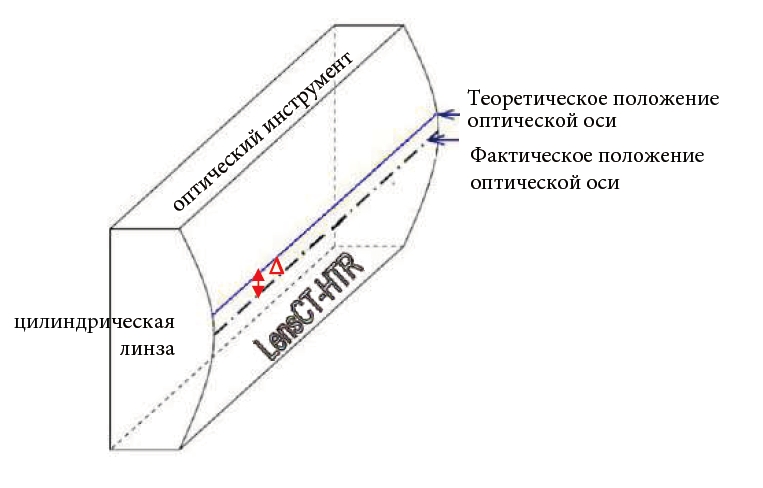

Измерение положения центраИзмеритель эксцентриситета цилиндрических линз LensCT-HTR может измерять расстояние от центральной оси цилиндрической линзы до верхней и нижней торцевых поверхностей отдельно, рассчитывая таким образом отклонение положения центра «Δ».

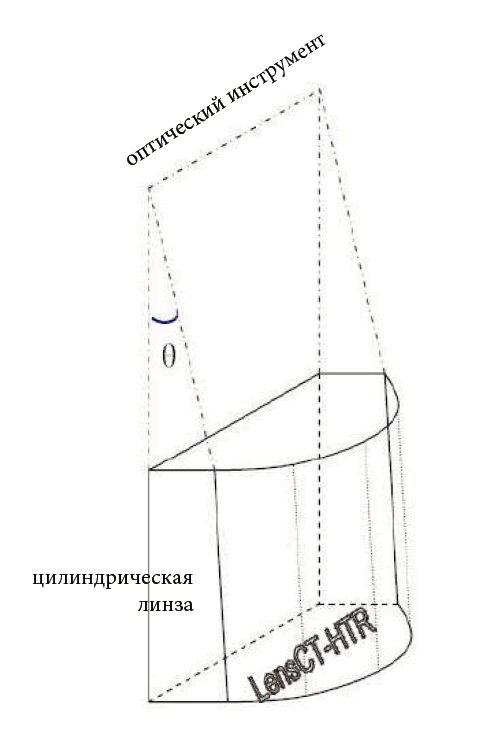

Измерение угла между цилиндрической осью и торцевой поверхностью (угол со стороны Y)
Измеритель эксцентриситета цилиндрических линз LensCT-HTR может измерять угол отклонения луча «A», угол торцевой поверхности равно A/(n-1).
Технические характеристики LensCT-HTR:
| Внешний интерфейс ПЗС | USB |
| Точность измерений | 1 мкм (3″） |
| Диапазон измерений | ± 3~± 450 мм |
| Габариты | 160х35х40 см |
| Вес | 60 кг |
Комплектация:
- Источник холодного света (с волоконно-оптической трубкой): 220 В/150 Вт;
- Оптический автоколлиматор (включая ПЗС и регулировочную стойку);
- Параллельная световая трубка (со стойкой для регулировки);
- Набор объективов: 50/100/200/300;
- Высокоточный многомерный регулировочный стенд;
- Программное обеспечение для тестирования и т.д.
