Новое вспомогательное устройство для склеивания и центрирования нескольких линз позволяет достичь высокой эффективности и точности центрирования и склеивания вместе с прибором для измерения эксцентриситета с трансрефлективным покрытием. Измерительное программное обеспечение отслеживает положение оптической оси в режиме реального времени и рассчитывает идеальное положение центра. Вспомогательное регулировочное устройство может точно настроить склеенные линзы с помощью продувки под высоким давлением или механического регулировочного стола, чтобы привести фактическое положение оптической оси к идеальному положению (или в пределах требуемого круга допуска корреляции), а затем отвердить для достижения точности склеивания.

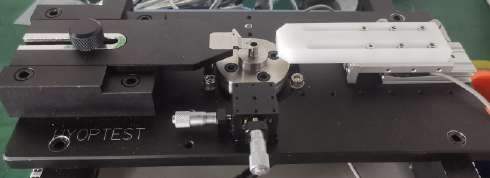

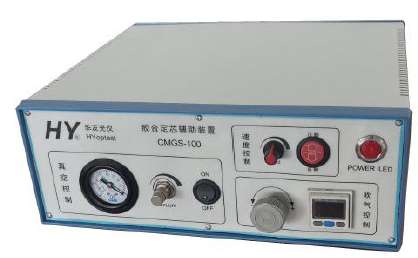

CMGS-100 CMMA-100
Применение:
- Точное центрирование и склеивание малых эндоскопических линз;
- Точное центрирование и склеивание сферических/цилиндрических линз.
| Модель | CMGS-100 | CMMA-100 |
|---|---|---|
| Метод корректировки | Регулировка подачи воздуха | Механическая регулировка |
| Разрешение | 0,1 мкм (или 1") | 0,1 мкм (или 1") |
| Время настройки | <15 сек | <25 сек |
LensEG - вспомогательное оптическое устройство, которое используется для шлифовки линз. Данное устройство устанавливается на шлифовальный станок и используется для регулировки оптического центра линзы перед её шлифовкой и контроля эксцентриситета линзы.
Технические характеристики LensEG:
| Модель | Дисплей | Диапазон измерения | Точность измерения |
|---|---|---|---|
| LensEG-HTA | Прозрачный дисплей | ±3~±500 мм | Зависит от фокусного расстояния объектива |
| LensEG-HTD | Прозрачный цифровой дисплей | ±3~±500 мм | 5″ (1 мкм) |
| LensEG-HRA | Отражающий видеодисплей | ±3~±500 мм | Зависит от кривизны линзы |
| LensEG-HRD | Отражающий цифровой дисплей | ±3~±500 мм | 5″ (1 мкм) |
