Общая характеристика
- Простой дизайн трех диффузионных камер, объединенных в одном приборе.
- Высокая точность тестирования, экономное использования пространства
- 3 отдельных образца могут быть протестированы одновременно, результаты фиксируются индивидуально для каждого
- Определение газопроницаемости, вычисление коэффициента проницаемости, коэффициента растворимости и диффузии при проведении одного тестирования
- Широкий диапазон тестирования для различных материалов с высокими, средними и низкими свойствами проницаемости
- Тестирование различных газов: смешанные, ядовитые, взрывчатые и другие опасные газы (в соответствии с требованиями заказчика)
- Функция согласования данных, которая с легкостью вычисляет проницаемость газа и другие параметры при различной температуре
- Основные компоненты произведены известными производителями
- Удобный калибровочный разъем с быстрым доступом
- Точные данные тестирования
- Оборудован портом RS232
G2/131 использует разработанное компанией Labthink программное обеспечение последнего поколения, процесс тестирования полностью автоматизирован. Прибор также поддерживает Систему Совместного использования данных Лаборатории LystemTMдля единообразного и систематического управления данными.
- Система предоставляет пропорциональный и стандартный способы тестирования с удобными параметрами настройки
- Методы тестирования могут быть разработаны в соответствии с условиями заказчика
- Система преобразовывает результаты проведенных тестирований в соответствии с различными стандартами
- Система отличается многофункциональностью
- В комплекте поставляется инструкция
Принцип работы
Предварительно подготовленный образец помещается в камеру диффузии газа для формирования барьера между двумя камерами. Сначала воздух откачивается из камеры с более низким давлением, а затем из камеры с более высоким. После этого поток газа вводится в камеру с более высоким давлением, и создается постоянная разница в давлении между камерами. Газ проникает через образец из камеры с более высоким давлением в камеру с более низким. Газопроницаемость и другие свойства образца могут быть получены путем наблюдения за изменениями в камере с более низким давлением.
Стандарты
Данный прибор соответствует следующим стандартам:
ISO 2556, ISO 15105-1, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

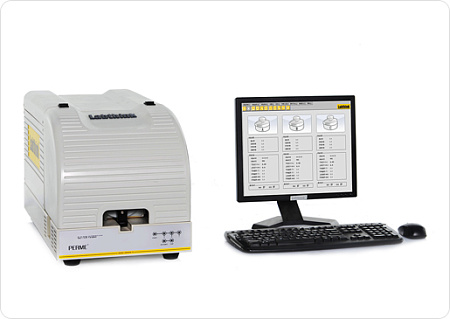

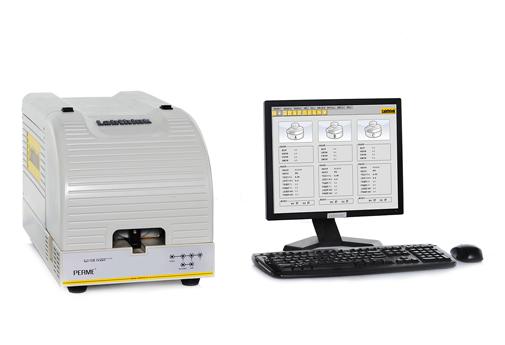

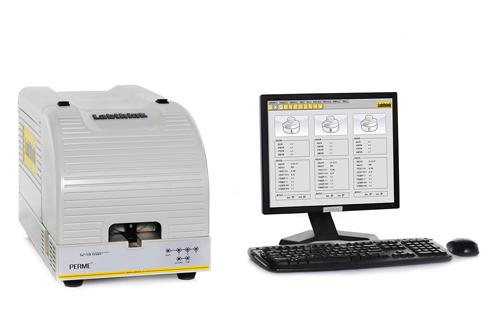

Прибор G2/131 основывается на методе дифференциального давления и применяется для определения уровня газопроницаемости, коэффициента растворимости, коэффициента диффузии и коэффициента проницаемости. Подходит для полиэтиленовых пакетов, композитных пленок, труднопроницаемых материалов, листов и алюминиевой фольги при различных температурах. Система оборудована тремя диффузионными камерами, тестирование образцов проводится одновременно выдавая индивидуальные результаты. Процесс тестирования соответствует GB, ISO, ASTM и другим международным стандартам.
Техническая характеристика
| Характеристика | Тестируемая пленка |
|---|---|
| Диапазон тестирования | 0.05~50,000 см3/м2·24ч·0.1МПа |
| Диапазон температуры | 15°C~55°C (комнатная температура 23 °C) |
| Точность температуры | ±0.1°C (стандартно) |
| Диапазон влажности | 0%RH, 2%~98.5%RH, 100%RH (прибор контроля влажности не прилагается в комплекте) |
| Точность влажности | ±1%RH |
| Точность вакуумизации | 0.1Па |
| Степень вакуумизации камеры тестирования | <20 Па |
| Количество образцов | 3 с отдельным результатом для каждого |
| Размер образца | Φ97 мм |
| Площадь тестирования | 38.48 см2 |
| Тестируемый газ | O2, N2 и CO2 |
| Тестируемое давление | -0.1МПа ~ +0.1МПа |
| Давление подачи газа | 0.4 МПа ~ 0.6 МПа |
| Размеры порта | 6 мм |
| Габаритные размеры | 690 мм * 350мм * 360 мм |
| Электропитание | AC (85 ~ 264)В (47 ~ 63)Гц |
| Вес | 71 кг |
Данный прибор применяется для определения газопроницаемости в:
| Основная область применения |
Пленки Пластиковые пленки, композитные пленки, геомембраны, алюминиевые пленки, алюминиевая фольга и т.д. |
|---|---|
|
Листы Техническая пластмасса, каучук и другие строительные материалы |
| Расширенная область применения |
Различные газы Тестирование проницаемости различных газов, например, O2, CO2, N2, воздуха и гелия |
|---|---|
|
Легко воспламеняющиеся, взрывчатые, ядовитые газы Тестирование проницаемости различных пленок легко воспламеняющимися, взрывчатыми или ядовитыми газами |
|
|
Разлагающиеся пленки Тестирование воздухопроницаемости различных видов разлагающихся пленок |
|
|
Материалы для воздушного использования Данный прибор может использоваться для проверки проницаемости гелия в оболочке аэростата |
|
|
Бумага и картон Test gas permeability of paper and paper-plastic composite materials, e.g. aluminized paper for cigarette packages, Tetra Pak sheeting, paper bowls for instant noodles and disposable paper cups |
|
|
Лакокрасочная пленка Тестирование основ, покрытых лакокрасочной пленкой |
|
|
Ткань из стекловолокна и бумага Ткань из стекловолокна и бумага, например, материалы из силиконового каучука |
|
|
Мягкие материалы для косметических упаковок Различные виды косметических упаковок, упаковок из алюминия и пластика и упаковок для зубных паст |
|
|
Резиновое покрытие Различные виды резинового покрытия, например, автомобильные шины |
-
Стандартная конфигурация
- Прибор, ПО, кабель связи, круглый нож для резки образцов, вакуумная смазка, фильтровальная бумага, вакуумный насос
-
Дополнительная конфигурация
- ножи для резки образцов, вакуумная смазка, вакуумный насос, фильтровальная бумага, прибор контроля влажности, система совместного использования данных Лаборатории LystemTM
- Примечание
- 1. Диаметр порта подачи газа данного прибора составляет 8 мм
2. Необходим источник сжатого газа.
