Общая характеристика

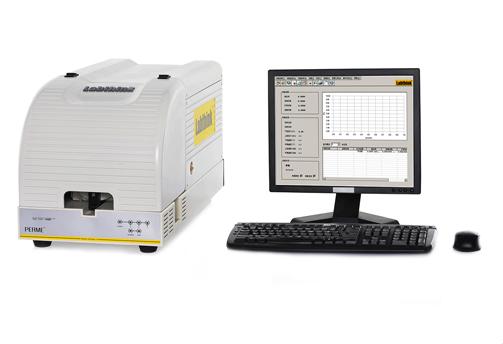

Данная система основывается на методе дифференциального давления и применяется для определения уровня газопроницаемости пленок. Система оборудована тремя диффузионными камерами, можно проводить тестирование образцов, одновременно с получением индивидуальных результатов. Процесс тестирования соответствует GB, ISO, ASTM и другим международным стандартам.
- Простой дизайн трех диффузионных камер, объединенных в одном приборе с высокой точностью тестирования и экономным использованием пространства
- 3 отдельных образца могут быть протестированы одновременно, результаты фиксируются индивидуально для каждого
- Широкий диапазон тестирования для различных материалов с высокими, средними и низкими изолирующими свойствами
- Тестирование различных газов: смешанные, ядовитые, взрывчатые и другие опасные газы (в соответствии с требованиями заказчика)
- Основные компоненты произведены известными производителями
- Удобный разъем для датчика температуры с быстрым доступом
- Точные данные тестирования
- Оборудован портом RS232
Ключевые преимущества
G2/132 использует разработанное компанией Labthink программное обеспечение последнего поколения, процесс тестирования полностью автоматизирован. Прибор также поддерживает Систему Совместного использования данных Лаборатории LystemTMдля единообразного и систематического управления данными.
Система поддерживает пропорциональный и стандартный способы тестирования с удобными параметрами настройки
- Методы тестирования могут быть разработаны в соответствии с условиями заказчика
- Передача газа, вычисление коэффициента проницаемости, коэффициента растворимости и диффузии при проведении одного тестирования
- Исключительная функция согласования данных, которая с легкостью вычисляет проницаемость газа и другие параметры при различной температуре
- Система преобразовывает результаты проведенных тестирований в соответствии с различными стандартами
- Система отличается многофункциональностью
- В комплекте поставки имеется инструкция
Принцип работы
Предварительно подготовленный образец помещается в камеру диффузии газа для формирования барьера между двумя камерами. Сначала воздух откачивается из камеры с более низким давлением, а затем из камеры с более высоким. После этого поток газа вводится в камеру с более высоким давлением, и создается постоянная разница в давлении между камерами. Газ проникает через образец из камеры с более высоким давлением в камеру с более низким. Газопроницаемость и другие свойства образца могут быть получены путем наблюдения за изменениями в камере с более низким давлением.
Стандарты
Данный прибор соответствует следующим стандартам:
ISO 2556, ISO 15105-1, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003
Техническая характеристика
| Характеристика | Тестируемая пленка |
|---|---|
| Диапазон тестирования | 0.05~20,000 см3/м2·24ч·0.1МПа |
| Диапазон температуры | 15 °C ~ 55 °C (комнатная температура23 °C) |
| Точность температуры | ±0.1°C (стандартно) |
| Диапазон влажности | 0%RH, 2%~98.5%RH, 100%RH (прибор контроля влажности не прилагается в комплекте) |
| Точность влажности | ±1%RH |
| Точность вакуумизации | 0.1 Па |
| Степень вакуумизации камеры тестирования | <20 Па |
| Количество образцов | 3 |
| Размер образца | 97 мм |
| Площадь тестирования | 115.44 см2 |
| Тестируемый газ | O2, N2 и CO2 |
| Тестируемое давление | -0.1МПа ~ +0.1МПа |
| Давление подачи газа | 0.4МПа ~ 0.6МПа |
| Размеры порта | 6 мм |
| Габаритные размеры | 690 мм * 350мм * 360 мм |
| Электропитание | AC (85 ~ 264)В (47 ~ 63)Гц |
| Вес | 54 кг |
| Основная область применения |
Пленки Пластиковые пленки, композитные пленки, геомембраны, алюминиевые пленки, алюминиевая фольга и т.д. |
|---|---|
|
Листы Техническая пластмасса, каучук и другие строительные материалы |
| Расширенная область применения |
Различные газы Тестирование проницаемости различных газов, например, O2, CO2, N2, воздуха и гелия |
|---|---|
|
Легко воспламеняющиеся, взрывчатые, ядовитые газы Тестирование проницаемости различных пленок легко воспламеняющимися, взрывчатыми или ядовитыми газами |
|
|
Разлагающиеся пленки Тестирование воздухопроницаемости различных видов разлагающихся пленок |
|
|
Материалы для воздушного использования Данный прибор может использоваться для проверки проницаемости гелия в оболочке аэростата |
|
|
Бумага и картон Тестирование воздухопроницаемости бумаги и композитных материалов, например алюминиевой бумаги, материалов упаковки продуктов быстрого приготовления и одноразовой посуды |
|
|
Лакокрасочная пленка/strong> Тестирование основ, покрытых лакокрасочной пленкой |
|
|
Ткань из стекловолокна и бумага Ткань из стекловолокна и бумага, например, материалы из силиконового каучука |
|
|
Мягкие материалы для косметических упаковок Различные виды косметических упаковок, упаковок из алюминия и пластика и упаковок для зубных паст |
|
|
Резиновое покрытие Различные виды резинового покрытия, например, автомобильные шины |
-
Стандартные конфигурации
- Прибор, ПО, кабель связи, круглый нож для резки образцов, вакуумная смазка, фильтровальная бумага, вакуумный насос
-
Дополнительные детали
- ножи для резки образцов, вакуумная смазка, вакуумный насос, фильтровальная бумага, прибор контроля влажности, система совместного использования данных Лаборатории LystemTM
- Примечание
- 1. Диаметр порта подачи газа данного прибора составляет 8 мм
2. Необходим источник сжатого газа.
