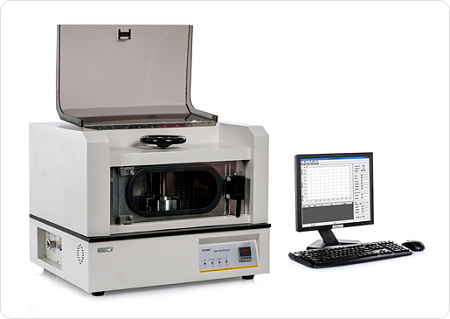

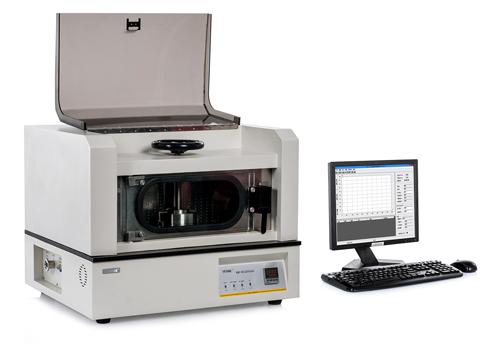

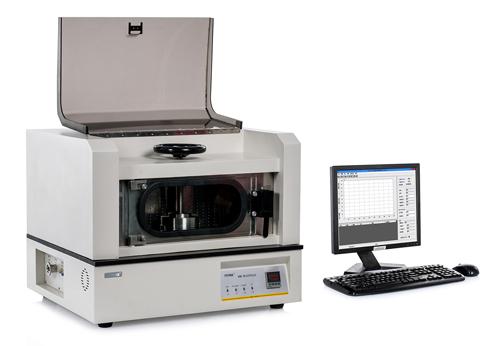

Работа прибора VAC-V1 основывается на методе дифференциального давления и применяется для определения уровня газопроницаемости, коэффициента растворимости, коэффициента диффузии и коэффициента проницаемости полиэтиленовых пакетов, композитных пленок, трудно проницаемых материалов, листов и алюминиевой фольги, резины, каучука и других проницаемых пленок.
Особенности:
- Вычисление коэффициента проницаемости, коэффициента растворимости и диффузии при проведении одного теста;
- В приборе есть возможность использования двух методов тестирования: пропорциональный и стандартный;
- Диапазон тестирования может быть разработан в соответствии с требованиями заказчика;
- Возможность контроля высоких температур;
- Имеется функция сохранения данных;
- Тестирование различных газов: смешанные, ядовитые, взрывчатые и другие опасные газы (в соответствии с требованиями заказчика);
- Прибор управляется компьютером, процесс тестирования полностью автоматизирован;
- Точные данные тестирования;
- Оснащен калибровочным разъемом для контроля влажности и температуры. Также имеет стандартный порт RS232;
- Поддерживает Систему Совместного использования данных Лаборатории LystemTM для единообразного и систематического управления данными.
Принцип работы
Предварительно подготовленный образец помещается в камеру диффузии газа для формирования барьера между двумя камерами. Сначала воздух откачивается из камеры с низким давлением, а затем из камеры с высоким давлением. После этого поток газа вводится в камеру с более высоким давлением, и создается постоянная разница в давлении между камерами. Газ проникает через образец из камеры с более высоким давлением в камеру с более низким. Газопроницаемость и другие свойства образца могут быть получены путем наблюдения за изменениями в камере с более низким давлением.
Стандарты
Данный прибор соответствует следующим стандартам: ISO 15105-1, ISO 2556, GB/T1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003.
Технические характеристики
|
Наименование |
Значение |
|
Диапазон тестирования |
0.1~100,000 см3/м2·24ч·0.1МПа (стандарт) |
|
At least 600,000 см3/м2·24ч·0.1МПа (расширение) |
|
|
Количество образцов |
1 |
|
Точность вакуумизации |
0.1 Па |
|
Степень вакуумизации камеры тестирования |
<20 Па |
|
Температура |
Комнатная температура~50°C |
|
Точность температуры |
±0.1°C |
|
Размер образца |
97 мм |
|
Площадь тестирования |
38.48 см2 (70 мм) |
|
Тестируемые газы |
O2, N2 и CO2 |
|
Тестируемое давление |
-0.1MPa ~ +0.1MPa (стандартно) |
|
Давление подачи газа |
0.4MPa ~ 0.6MPa |
|
Диаметр порта |
6 мм |
|
Габаритные размеры |
680х565х550 мм |
|
Мощность |
AC 220 В, 50 Гц |
|
Вес |
130 кг |
Области применения
|
Основная область применения |
Пленки (Пластиковые пленки, композитные пленки, геомембраны, |
|
Листы (Техническая пластмасса, каучук и другие строительные |
|
|
Расширенная область применения |
Различные газы (Тестирование проницаемости различных газов, |
|
Легко воспламеняющиеся, взрывчатые газы (Тестирование |
|
|
Разлагающиеся пленки (Тестирование воздухопроницаемости |
|
|
Материалы для воздушного использования (Данный прибор |
|
|
Бумага и картон (Тестирование воздухопроницаемости бумаги |
|
|
Лакокрасочная пленка (Тестирование основ, покрытых |
|
|
Ткань из стекловолокна и бумага (Ткань из стекловолокна и |
|
|
Мягкие материалы для косметических упаковок (Различные виды |
|
|
Резиновое покрытие (Различные виды резинового покрытия, |
Стандартная конфигурация: Прибор, ПО, кабель связи, круглый нож для резки образцов, вакуумная смазка, фильтровальная бумага, вакуумный насос
Дополнительная конфигурация: ножи для резки образцов, вакуумная смазка, вакуумный насос, фильтровальная бумага
Примечание
1. Диаметр порта подачи газа данного прибора составляет 6 мм
2. Необходим источник сжатого газа
