Особенности:
- Вычисление коэффициента проницаемости, коэффициента растворимости и диффузии при проведении одного теста
- Три независимых испытательных камеры позволяют испытать сразу три различных образца
- Может быть укомплектован системой поддержания заданной влажности
- В приборе имеется возможность проводить два вида тестирования: пропорциональное и стандартное
- Диапазон тестирования может быть разработан в соответствии с требованиями заказчика
- Имеется функция сохранения данных
- Тестирование различных газов: смешанные, ядовитые, взрывчатые и другие опасные газы (в соответствии с требованиями заказчика)
- Прибор управляется компьютером, процесс тестирования полностью автоматизирован
- Калибровочные пленки позволят настроить прибор и получать точные результаты тестирования
- Оснащен стандартным портом RS232
- Поддерживает Систему Совместного использования данных Лаборатории LystemTM для единообразного и систематического управления данными.
Принцип работы
Предварительно подготовленный образец помещается в камеру диффузии газа для формирования прочного барьера между двумя камерами. Сначала воздух откачивается из нижней камеры, а затем из обоих камер. После достижения глубокого вакуума, в верхнюю камеру вводиться испытуемый газ и создается постоянная разница в давлении между камерами. Газ проникает через образец из камеры с более высоким давлением в камеру с более низким. Газопроницаемость и другие свойства материалов могут быть получены путем наблюдения за изменениями давления в камере с более низким давлением.
Стандарты
Данный прибор соответствует следующим стандартам:
ISO15105-1, ISO 2556, GB/T1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

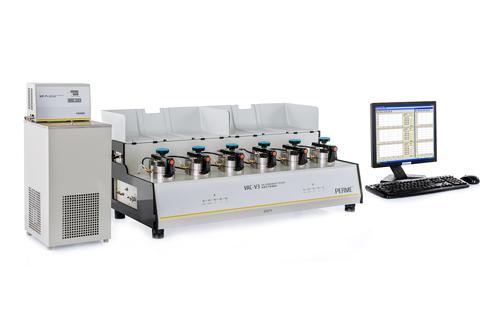

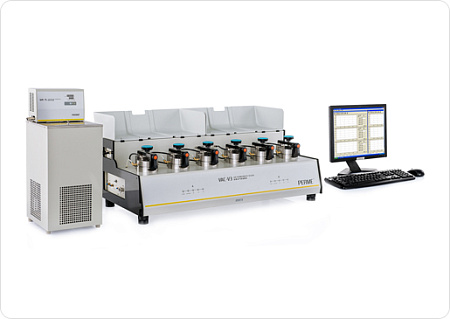

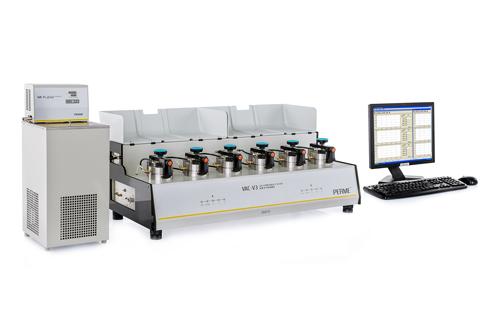

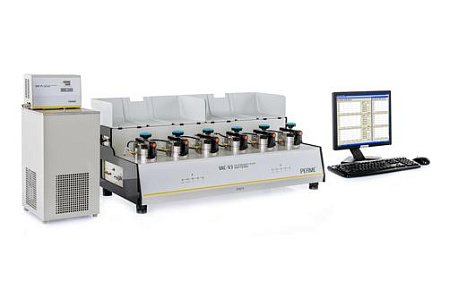

Работа прибора VAC-V3 основана на манометрическом принципе измерения и использует метод дифференциального давления. Применяется система для определения газопроницаемости, коэффициента растворимости, коэффициента диффузии и коэффициента проницаемости полиэтиленовых пакетов, композитных пленок, трудно проницаемых материалов, листов и алюминиевой фольги, резины, каучука и других проницаемых пленок.
Технические характеристики
Характеристика | Пленка |
---|---|
Диапазон тестирования | 0.1~50,000 см3/м2·24ч·0.1МПа (Стандартный объем для группы A) |
1.00 ~ 50,000 см3/м2·24ч·0.1МПа (Стандартный объем для группы A) | |
0.01 ~ 1,000 см3/м2·24ч·0.1МПа (Группа B) | |
Количество образцов |
6 образцов с отдельным результатом для каждого (группа A и группа B, каждая состоит из 3 образцов) |
Вакуумизация |
Группа A 0.1Па Группа B 0.01 Па |
Степень вакуумизации камеры тестирования | <20 Па |
Температура | 5°C ~ 95°C |
Точность | ±0.1°C |
Размер образца | 97 мм |
Площадь тестирования | 38.48 см2 |
Тестируемый газ | O2, N2 и CO2 |
Тестируемое давление | -0.1 МПа ~ +0.1 МПа (стандартно) |
Давление подачи газа | 0.4 МПа ~ 0.6 МПа |
Диаметр порта | 6 мм |
Габаритные размеры | 1370 мм * 575 мм * 450 мм |
Мощность | AC 220 В 50 Гц |
Вес | 160 кг |
Данный прибор может служить для определения газопроницаемости:
Основная область применения |
Пленки Пластиковые пленки, композитные пленки, геомембраны, соэкструдированные пленки, алюминиевые пленки, алюминиевая фольга и другие материалы |
---|---|
Листы Техническая пластмасса, каучук и другие строительные материалы |
Расширенная область применения |
Различные газы Тестирование проницаемости различных газов, например, O2, CO2, N2, воздуха и гелия |
---|---|
Легко воспламеняющиеся, взрывчатые газы Тестирование проницаемости различных пленок легко воспламеняющимися, взрывчатыми газами |
|
Разлагающиеся пленки Тестирование воздухопроницаемости различных видов разлагающихся пленок |
|
Материалы для воздушного использования Данный прибор может использоваться для проверки проницаемости гелия в оболочке аэростата |
|
Бумага и картон Тестирование воздухопроницаемости бумаги и композитных материалов, например алюминиевой бумаги, материалов упаковки продуктов быстрого приготовления и одноразовой посуды |
|
Лакокрасочная пленка Тестирование основ, покрытых лакокрасочной пленкой |
|
Ткань из стекловолокна и бумага Ткань из стекловолокна и бумага, например, материалы из силиконового каучука |
|
Мягкие материалы для косметических упаковок Различные виды косметических упаковок, упаковок из алюминия и пластика и упаковок для зубных паст |
|
Резиновое покрытие Различные виды резинового покрытия, например, автомобильные шины |
-
Стандартная конфигурация
- Прибор, ПО, кабель связи, круглый нож для резки образцов, вакуумная смазка, фильтровальная бумага, вакуумный насос
-
Дополнительная конфигурация
- Прибор контроля температуры и влажности, ножи для резки образцов, вакуумная смазка, вакуумный насос, фильтровальная бумага
- Примечание
- 1. Диаметр порта подачи газа данного прибора составляет 6 мм
2. Покупателю необходимо подготовить источник сжатого газа и дистиллированную воду.
