Вагонные весы серии 7260 представляют собой точное, надежное и легко обслуживаемое весовое оборудование, которое устойчиво к большим перепадам температур (до 100°С) и хорошо защищено от воздействия внешних факторов. Они используются в различных отраслях промышленности, таких как металлургия, химия, нефтехимия, горнодобывающая промышленность и энергетика. В последние годы на железных дорогах все чаще применяются специальные вагонные весы для определения осевой нагрузки вагонов и расчета центра массы, что способствует безопасности движения поездов.

Вагонные весы могут быть оборудованы различными устройствами для отображения информации: от простых весовых индикаторов до полностью автономных контроллеров, которые автоматически взвешивают вагоны в движении и передают данные в компьютерную сеть. Благодаря системе автоматической идентификации вагонных весов вместе с информацией о весе, можно получать и передавать данные о номере вагона, грузоотправителе, грузополучателе и перевозимых продуктах.

Преимущества Вагонных весов серии 7260:

Работа в самых жестких условиях: оснащены датчиками POWERCELL®, которые выдерживают крайние температуры, что позволяет сохранять точность измерений в любых климатических условиях.
Выносливость: ортотропная конструкция обеспечивает высочайшую жесткость и устойчивость к нагрузкам, широко применяется в мостостроении. Весы рассчитаны на работу с самыми тяжелыми вагонами и автомобилями.
Решения для взрывоопасных зон: широкий спектр взрывозащищенных весов и весовых терминалов.
Цифровой датчик веса: тензометрический датчик веса (DigiTOL или MTX) преобразует аналоговый сигнал в цифровой, а также вводит поправку на температуру окружающей среды (от −40 до +45°С).
Весовой терминал: IND310 – простой терминал, поддерживающий базовые функции взвешивания и оснащенный интерфейсом RS232; Весовой терминал IND780 – сетевой многофункциональный весовой терминал.
Соединительные кабели и короба: специальными кабеля с двумя экранирующими оболочками, которые противостоят значительным механическим нагрузкам и защищает кабель от грызунов, обеспечивают надежный контакт даже в случае погружения в воду.
Грузоприемная платформа: состоит из прочных грузоприемных модулей, устанавливаемых в приямок, которые расширяются и сжимаются при изменении температуры и приложенной нагрузки.
Защита от удара молнии: имеют такие средства защиты, как фильтр защиты от перенапряжений по цепи переменного тока; газоразрядные элементы и шунтирующие датчики веса, устанавливаемые в соединительных коробах; использование экранирующих оболочек кабеля в качестве «аппаратной земли»; специальный омедненный трехметровый стержень заземления и плетенная шина, соединяющая стержень с корпусом весового терминала.
Эффективная система управления: ПО настраивается с учетом задач на конкретном участке.

Наименование характеристики	Модификация вагонных весов
	7260S	7260M	7260SM
Вид взвешивания вагонов (цистерн) и составов из них	повагонное статическое	потележечное в движении	повагонное или поэлементное в движении
Наибольший предел взвешивания вагона, т	100, 150, 200
Дискретность, кг	20, 50, 100
Число поверочных делений n_e	от 2000 до 5000 вкл.	-	от 2000 до 5000 вкл.
Наименьший предел взвешивания	20 е	1000 кг	20 е
Класс точности при статическом взвешивании по ГОСТ 29329	средний	-	средний
Класс точности при взвешивании в движении расцепленных и сцепленных вагонов и состава из них по ГОСТ 30414-96*	-	0,3 / 0,5 / 1,0 / 2,0	0,3 / 0,5
Скорость движения вагонов при взвешивании, км/ч	-	от 3 до 10	-
Направление движения при взвешивании	-	двустороннее или одностороннее при тяге и толкании	-
Число модулей в грузоприемном устройстве	от 2 до 7	от 1 до 3	от 2 до 7
Габаритные размеры грузоприемного модуля:
длина, м	от 3,8 до 24	от 1,5 до 4,5	от 3,8 до 24
ширина, м	2	2	2
Диапазон рабочих температур, °С:
• для грузоприемного устройства	от -45 до +45	-	-
• для прочих устройств	от -10 до +45

Одновесовые системы

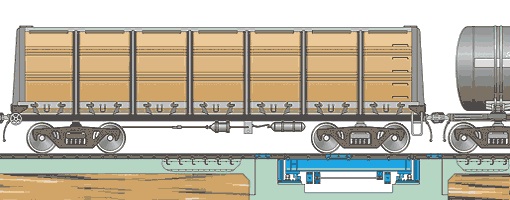

Модель 7260M / 1 Вагонные весы 7260M/1 предназначены для потележечного взвешивания в движении 4-осных вагонов. Весы предназначены для учета сыпучих материалов. Рекомендованная интенсивность взвешивания для этой модели вагонных весов — от 70 до 300 вагонов в сутки.

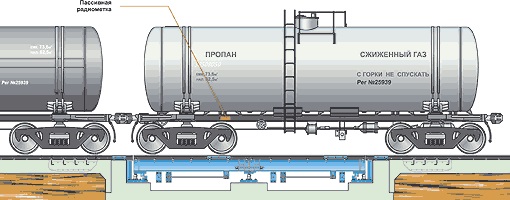

Модель 7260M / 2 Вагонные весы 7260M/2 предназначены для потележечного взвешивания в движении 4-, 6- и 8-осных вагонов. Весы предназначены для учета сыпучих материалов. Рекомендованная интенсивность взвешивания для этой модели вагонных весов — от 70 до 300 вагонов в сутки.

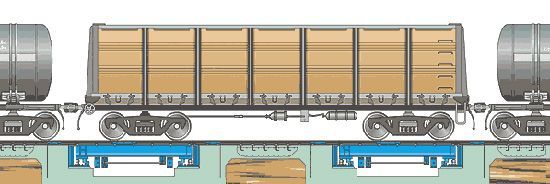

Модель 7260S / 1+1 Вагонные весы 7260S/1+1 предназначены для статического взвешивания сцепленных и расцепленных вагонов и цистерн, геометрические размеры которых позволяют их установку на грузоприемной платформе. Эта модель вагонных весов разработана для взвешивания с интенсивностью до 70 вагонов в сутки.
Модель 7260SM / 3 Вагонные весы 7260SM/3 предназначены для статического взвешивания и взвешивания в движении сцепленных и расцепленных вагонов и цистерн, геометрические размеры которых позволяют их установку на грузоприемной платформе. Эти вагонные весы рекомендуются для взвешивания с интенсивностью до 70 вагонов и цистерн в сутки при статическом взвешивании, до 300 вагонов и цистерн в сутки при взвешивании в движении.

Двухвесовые системы

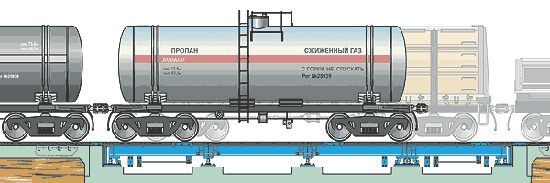

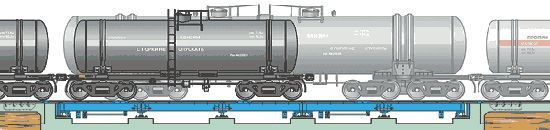

Модель 7260SM / 3+1

Вагонные весы 7260SM/3+1 предназначены для статического взвешивания и
взвешивания в движении сцепленных и расцепленных вагонов и цистерн,
геометрические размеры которых позволяют их установку на грузоприемной
платформе. Эта модель вагонных весов предназначена для взвешивания с
интенсивностью до 70 вагонов и цистерн в сутки при статическом взвешивании, и до
300 вагонов и цистерн в сутки при взвешивании в движении.

Трехвесовые системы

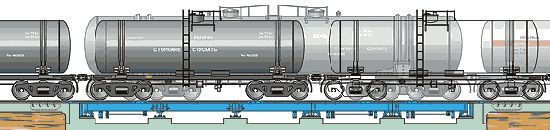

Модель 7260SM / 3+1+1

Вагонные весы 7260SM/3+1+1 предназначены для статического взвешивания и
взвешивания в движении сцепленных и расцепленных вагонов и цистерн,
геометрические размеры которых позволяют установить их на грузоприемной
платформе. Вагонные весы 7260SM/3+1+1 рекомендуются для взвешивания с
интенсивностью до 70 вагонов и цистерн в сутки при статическом взвешивании, и
до 300 вагонов и цистерн в сутки при взвешивании в движении.

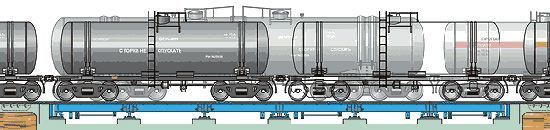

Модель 7260S / 3+2+1

Вагонные весы 7260S/3+2+1 предназначены для статического взвешивания и
взвешивания в движении сцепленных и расцепленных вагонов и цистерн,
геометрические размеры которых позволяют устанавливать их на грузоприемной
платформе. Вагонные весы 7260S/3+2+1 рекомендуются для взвешивания с
интенсивностью до 70 вагонов в сутки при статическом взвешивании. Применяются
в системах «on-spot» на нефтеперерабатывающих заводах.
