Основной принцип работы современного лазерного интерферометра GTLI1000 заключается в комбинации этого эффекта с методом гетеродинного измерения фазы, что позволяет измерять смещение объектов без контакта с ними. Таким образом, данный продукт предоставляет уникальную возможность для точного и безопасного измерения смещения объектов.
Бесконтактный лазерный интерферометр GTLI1000 обладает высокой чувствительностью и позволяет измерять микро, небольшие, легкие, тонкие, черные, прозрачные и легко деформируемые поверхности, а также горячие поверхности.
Для его работы не требуется установка целевого зеркала на измеряемый объект. Благодаря принципу лазерной самоинтерференции результаты измерений отслеживаются без использования внешних оптических компонентов. Измерения осуществляются гибко и удобно, позволяя определить смещение, вибрацию и коэффициент расширения материала.
В отличие от традиционных лазерных интерферометров, GTLI1000 не требует использования целевого зеркала и может достичь высокой точности, используя только отраженный или рассеянный слабый свет от измеряемой детали. Это настоящий бесконтактный прибор.
Большим преимуществом GTLI1000 является возможность измерения не только традиционных объектов, но и микро, небольших, легких, токсичных, легко деформируемых целей, для которых целевые зеркала не подходят, например, уровень жидкости, положение полупроводниковой пластины, микромеханическое смещение и другие параметры.
Уникальные технологии и особенности лазерного интерферометра с обратной связью GTLI1000:
1. Высокая чувствительность, позволяющая бесконтактно измерять различные объекты.
2. Технология квазиобщего пути эффективно устраняет дрейф, вызванный изменениями внутренней среды прибора, и имеет минимальный дрейф нуля.
3. Более высокое разрешение и больший диапазон измерений, которые могут быть отслежены до их источника.
Технические характеристики лазерного интерферометра с обратной связью GTLI1000:
- Длина волны лазера: 1064 нм
- Мощность лазера: 1-5 мВт
- Диаметр лазерного луча: 3-5 мм
- Точность стабилизации частоты: 1х106
- Время прогрева при включении питания: 5 мин
- Разрешение: 1 нм
- Размер лазерной головки: 300×126×90 мм
- Вес лазерной головки: 4 кг
- Линейный диапазон измерения: 1-2 м (в зависимости от конкретных условий работы)
- Максимальная скорость измерения: 50 мм/с
- Динамическая частота сбора данных: 0,1 Гц - 5 кГц
Комплектация лазерного интерферометра с обратной связью GTLI1000:
|

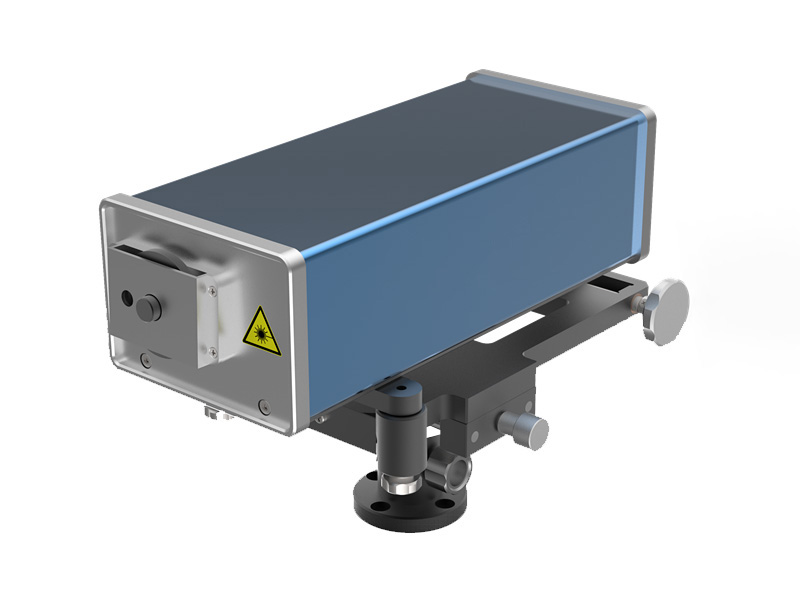

Лазерная головка |

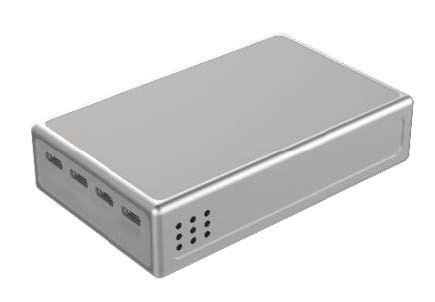

Электрическая коробка обработки сигналов |
|
ПТЗ |
Штатив |
|
Инструментальный ящик |
Сумка для переноски штатива |
|
Карта адаптера датчика |

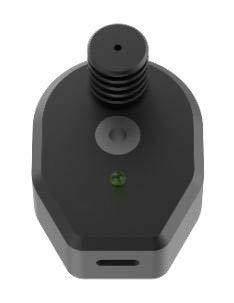

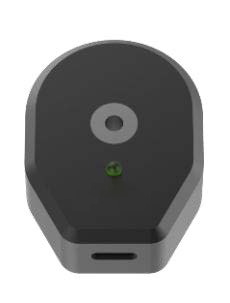

Датчики окружающей среды |
