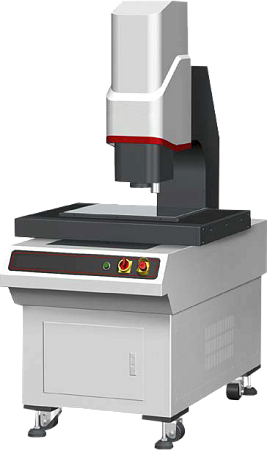

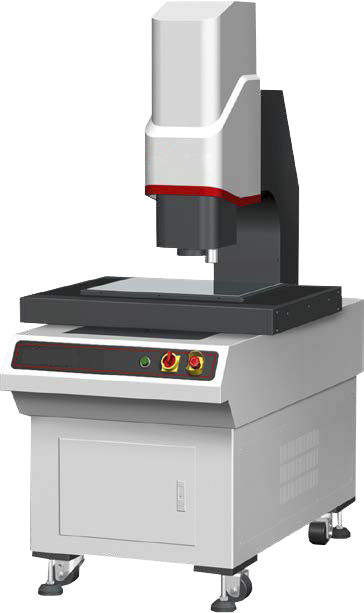

Автоматическая видеоизмерительная машина AVM 322U имеет различные диапазоны измерения мраморный основной корпус, высокоточную систему сервоуправления и оптический электрический AVM обладает мощной функциональностью, может выполнять точные измерения размеров поверхностей, контуров, углов и позиций, а также допуск на форму и расположение различных сложных деталей.
Автоматическая видеоизмерительная машина серии AVM может быть использована в таких областях, как машиностроение, электроника, пресс-форма, литье под давлением, металлические изделия, резина, низковольтные электроприборы, магнитные материалы, точная штамповка, разъем соединители, клеммы, мобильные телефоны, бытовая техника, печатные платы, медицинское оборудование, часы, режущие инструменты, и других измерительных областях.
Преимущества:
- После загрузки программы измерения, процесс измерения может автоматически выполняться одним щелчком мыши, и пакетное измерение выполняется быстро и точно.
- Поддержка импорта чертежей CAD и чертежей Gerber для создания измерительных программ.
- Предоставление до 80 видов инструментов анализа, таких как извлечение элементов, вспомогательное построение, умная аннотация, геометрический допуск, специальное применение и т.д.
- Автоматическая идентификация измерительной части и получение единообразных и стабильных результатов измерений каждый раз.
- Для измерения высоты и плоскостности имеются сенсорный и оптический датчики.
- Благодаря простому интерфейсу программное обеспечение VSX легко устанавливается и используется любым человеком, не требуется сложного обучения.
- Автоматическое создание одним щелчком мыши отчета об анализе статистического контроля производственных процессов, отчета о результатах испытаний и т.д.
Модель | AVM 322U | ||
Дальность хода | X, м | 300 | |
Y, м | 200 | ||
Z, м | 200 | ||
Несущая конструкция | Колонного типа | ||
Каркасный материал | Мрамор | ||
Дисплей | 24 дюйма LCD дисплей (XGA: 1920x1080) | ||
Датчик изображения | 160 Вт цветная промышленная видеокамера высокого разрешения | ||
Разрешение растрового изображения | 0,1 мкм | ||
Объектив | 8,3Х электрический непрерывный зум | ||
Масштаб увеличения*1 | Оптическое увеличение: 0,6Х-5,0Х, увеличение изображения: 27-229Х | ||
Система освещения | Проходящий свет | Центробежное проходящее освещение LED | |
Поверхностный свет | 6 колец 8 секций распределенное освещение, 256 уровней регулирования | ||
Точность обнаружения*2 | Ось X/Y | ±(2.0+L/200)мкм | |
X±Y | ±(3.0+L/200)мкм | ||
Ось Z*3 | ±(4,5+L/200)мкм | ||
Максимальная скорость | XY, м/с | 500 | |
Z, м/с | 100 | ||
Габариты, мм | 760×1220×1670 | ||
Вес измерительного прибора, кг | 600 | ||
Нагрузка, кг | 25 | ||
Мощность источника питания | 1500 Вт | ||
Установка датчика*4 | Опционально: (1) контактная подпружиненная игла; (2) конфокальный белый свет; (3) треугольный лазер | ||
Управление перемещением | Система сервоуправления | ||
Измерительное ПО | VSX Pro | ||
Рабочее напряжение | 200-240 ВПТ, 50/60 Гц | ||
Рабочая среда | Температура 20℃ ±2℃,влажность 20~80%, вибрация<0.002g, менее 15 Гц |
*1 Масштаб увеличения изображения - это приблизительное значение, а конкретное значение зависит от разрешения и размера дисплея.
*2 В позиции фокусировки, при температуре окружающей среды 20°C+1°С, грузоподъёмность предметного столика составляет менее 5 кг, где
L - величина перемещения (мм) предметного столика.
*3 При температуре окружающей среды 20°С‡1°С используются контроль-измерительные стандарты компании Глобалтест.
*4 Три вида измерительных головок датчиков для измерения высоты (опционально).
