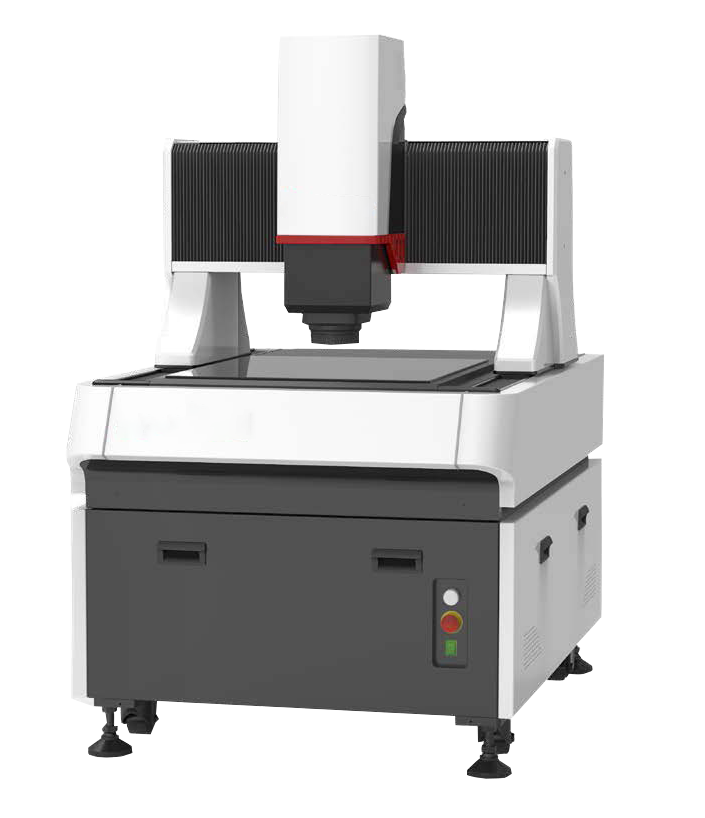

Автоматическая видеоизмерительная машина NVM 682 - это передовой полностью автоматический прибор для измерения изображения, оснащенный мраморным каркасом, высокоточной системой сервоуправления для выполнения высокоточного измерения движения. Реализует в полной мере высокоточные преимущества оптического электрического зум-объектива и сочетает технологию лазерного измерения и сканирования с традиционным измерением изображения. Осуществляет 2,5D измерение и полномасштабное комплексное 3D измерение. NVM также поддерживает функции стробоскопического освещения и съемки в движении, что позволяет выполнять высокоскоростные измерения и значительно повышать точность измерений. Благодаря самостоятельному подъему и сменному источнику освещения RGB прибор может адаптироваться к более сложным рабочим поверхностям. Поддержка инновационных функций и различных особенностей измерения наделяет NVM мощными измерительными возможностями.
Серия NVM может выполнять точное измерение размера поверхности, контура, угла и положения, допусков формы и положения, размера и формы структуры 3D пространства различных составных деталей. NVM может быть использован в таких областях, как машиностроение, электроника, пресс-форма, литье под давлением, металлические изделия, резина, низковольтные электроприборы, магнитные материалы, точная штамповка, разъемы, соединители, клеммы, мобильные телефоны, бытовая техника, печатные платы, медицинское оборудование, часы, режущие инструменты, и других измерительных областях.
| Модель | NVM 682 | ||
| Дальность хода | X, м | 600 | |
| Y, м | 800 | ||
| Z, м | 200 | ||
| Несущая конструкция | Неразводной мост | ||
| Каркасный материал | Мрамор | ||
| Дисплей | 24 дюйма LCD дисплей (XGA: 1920x1080) | ||
| Датчик изображения | 500 Вт цветная промышленная видеокамера высокого разрешения | ||
| Разрешение растрового изображения | 0,1 мкм | ||
| Объектив | 13,3Х электрический непрерывный зум | ||
| Масштаб увеличения*1 | Оптическое увеличение: 0,6Х-5,0Х, увеличение изображения: 17-380Х | ||
| Размер поля обзора | Максимум:13х11 мм, минимум:1,0х0,8 мм | ||
| Система освещения | Проходящий свет | Центробежное проходящее освещение (зеленый свет) | |
| Поверхностный свет | 6 колец 8 секций распределенное освещение, 256 уровней регулирования | ||
| Коаксиальный свет | LED-освещение | ||
| Точность обнаружения*2 | Ось X/Y | ±(2.0+L/250)мкм | |
| X±Y | ±(2.5+L/200)мкм | ||
| Ось Z*3 | ±(3,0+L/200)мкм | ||
| Измерение сканирования 3D-изображения*4 | Диапазон измерения по направлению оси Z*5 | 5 мм | |
| Ширина сканирования*6 | 30 мм | ||
| Точность повторения*7 | ±1 мкм | ||
| Точность измерения*7 | ±0,1%F.S. | ||
| Скорость сканирования*8 | 10-80 мм/с | ||
| Поддержка режима измерения в движении | Поддерживает | ||
| Поддержка навигационной камеры | Поддерживает | ||
| Максимальная скорость | XY (мм/с) | 500 | |
| Z (мм/с) | 100 | ||
| Габариты, мм | 1200х2030х1700 | ||
| Вес измерительного прибора, кг | 2000 | ||
| Нагрузка, кг | 50 | ||
| Мощность источника питания | 2500 Вт | ||
| Установка датчика*9 | Опционально: (1) контактная подпружиненная игла; (2) конфокальный белый свет; (3) треугольный лазер | ||
| Управление перемещением | Система сервоуправления | ||
| Измерительное ПО | VSX Pro | ||
| Рабочее напряжение | 200-240 ВПТ, 50/60 Гц | ||
| Рабочая среда | Температура 20℃ ±2℃,влажность 20~80%, вибрация<0.002g, менее 15 Гц | ||
Примечание:
*1 Масштаб увеличения изображения - это приблизительное значение, а конкретное значение зависит от разрешения и размера дисплея.
*2 В позиции фокусировки, при температуре окружающей среды 20°С:1°С, грузоподъёмность предметного столика составляет менее 5 кг, где L - величина перемещения (мм) предметного столика.
*3 При температуре окружающей среды 20°C+1°С используются контроль-измерительные стандарты компании Глобалтест.
*4 Измерительная головка для оптического 3D сканирования (опционально) .
*5 Диапазон измерения 5-40 мм (опционально) .
*6 Ширина сканирования 30-145 мм (опционально) .
*7 При температуре окружающей среды 20°С1°С используются контроль-измерительные стандарты компании Глобалтест. Диапазон измерения по направлению оси Z (мм) .
*8 Определяется в соответствии с требованиями к точности фактического измерения.
*9 Три вида измерительных головок датчиков для измерения высоты (опционально).
