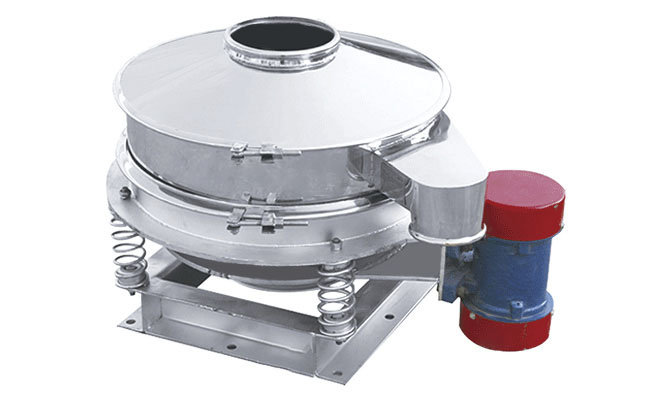

Вращающееся вибрационное сито состоит из вертикального двигателя в качестве источника возбуждения, а верхний и нижний концы двигателя оснащены эксцентриковыми молотками, которые преобразуют вращательное движение двигателя в горизонтальное, вертикальное и наклонное трехмерное движение, а затем передают это движение на поверхность грохота. Регулировка фазового угла верхнего и нижнего концов может изменить траекторию движения материала по поверхности экрана.
Тонкость просеивания:＜500 меш.
Зона просеивания: 0.09—2.86 м²
Области применения
Подходит для просеивания материалов в таких отраслях, как пищевая, бумажная, металлургическая, фармацевтическая, охрана окружающей среды, химическая, красящая промышленность и т. д.
Принцип работы
В качестве источника вибрации используется вертикальный двигатель, а также двигатель с диагональным молотком, установленным как сверху, так и снизу двигателя, чтобы вращающийся двигатель двигался в следующих направлениях: горизонтальном, вертикальном и наклонном. А материалы на сите будут находиться под действием за счет вращения мотора и делать разбрасывающее движение. Поэтому его называют вращающимся вибрационным ситом. Это имеет преимущество длинной гусеницы перемещения, высокого использования площади просеивания. Траектория движения материалов будет изменена в зависимости от положения фазового угла в верхней и нижней части косого молотка для достижения различных операций просеивания.
После запуска вращающегося вибрационного грохота его силовым устройством является эксцентриковый блок различных фаз на верхнем и нижнем концах вибрационного двигателя, и за счет эффекта высокоскоростного размещения создается составная инерционная сила, сила инерции заставляет вибрирующее тело грохотной машины совершить сложное вращательное движение, рама грохота непрерывно возвращается назад под действием вибрационной силы, входит в землю и приводит поверхность сита в периодическую вибрацию, так что материал на поверхности сита движется вместе с экранным боксом для направленного энтузиазма, в то же время материал меньшего размера апертуры поверхности сита падает на нижний слой через отверстие сита и становится экраном под ним. Материал, размер которого больше отверстия на поверхности сита, выгружается из разгрузочного отверстия после непрерывного прыгающего движения, и работа по просеиванию окончательно завершается. Траектория движения вибрационного тела вращающегося вибрационного грохота представляет собой сложную трехмерную кривую в пространстве, причем проекция этой кривой в горизонтальной плоскости является круговой, а проекция в двух вертикальных плоскостях представляет собой два одинаковых эллипса. В практическом применении, путем регулировки относительной фазы эксцентриковых блоков на верхнем и нижнем концах вибрационного двигателя, траектория движения материала на поверхности сита может быть изменена таким образом, чтобы достичь различных целей работы грохочения.
