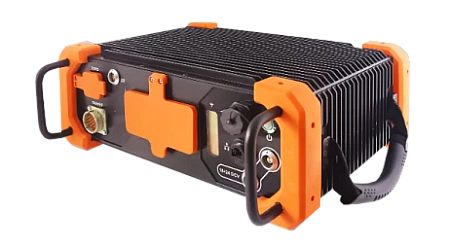

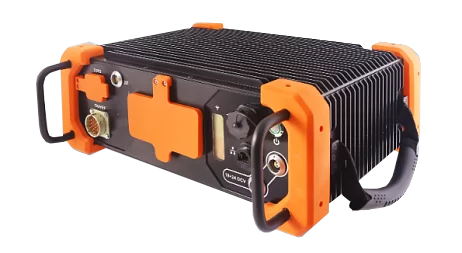

Объединение нескольких технологий контроля в одной модульной системе АВГУР-ТФ — эффективное решение для автоматизированного ультразвукового контроля сварных соединений, обеспечивающее максимальную отдачу от ультразвука без потерь производительности:
- ФР-режим — эффективный поиск дефектов различной ориентации по всему сечению шва;
- Зональная фокусировка — выявление дефектов по кромке сварного соединения (ручная и автоматическая сварка);
- TOFD-режим — дополнительная информация по дифракционным эхо-сигналам от дефектов;
- ЦФА-режим — наиболее точная визуализация дефектов, определение физических размеров дефектов;
- АВИК-режим — применение лазерного профиломера для измерения параметров сварного шва.
Система АВГУР-ТФ обеспечивает:
- 4 режима работы: режим фазированной решётки; режим TOFD; режим цифровой фокусировки антенны; режим зональной фокусировки;
- Выявление и визуализация дефектов, определение их размеров и координат;
- Проведение автоматизированного контроля изделий и материалов толщиной до 500 мм;
- Многофункциональная программа регистрации и анализа результатов контроля;
- Модуль расчёта параметров контроля для метода TOFD и ФАР;
- Замена радиографии на ультразвуковой контроль;
- Интеграция с лазерным измерителем профиля поверхности сварного шва.

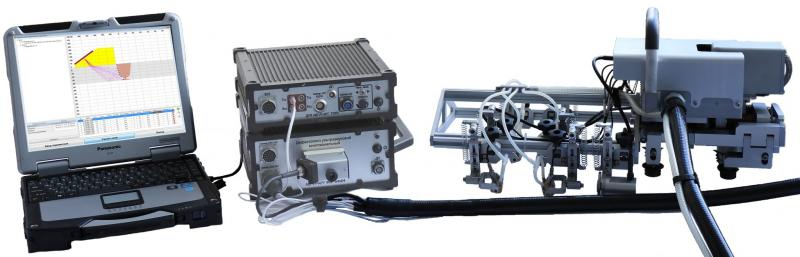

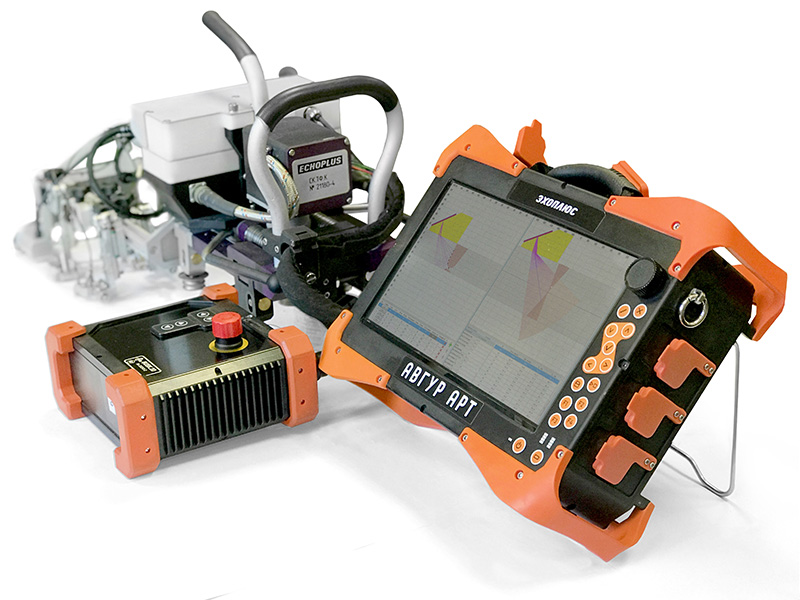

- Ультразвуковой дефектоскоп АВГУР-АРТ;
- Сканер на магнитных колёсах СК.ТФ.М;
- Модуль АВИК;
- Комплект призм ПЭП, TOFD, ФР;
- Соединительные кабели;
- Кабель питания (220 В);
- Управляющий компьютер;
- Упаковка.
