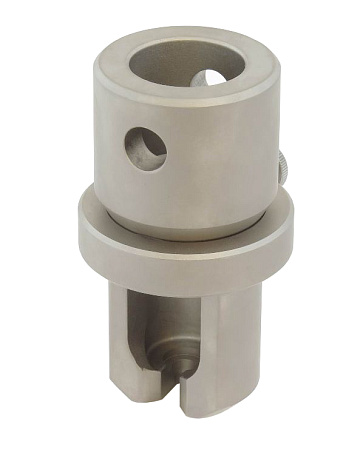

Назначение: при испытаниях на прочность для закрепления и удержания цилиндрических образцов с заплечиками или деталей с головками (например, болтов) из черных и цветных металлов (ГОСТ 1497, ASTM E8), кованого и литого алюминия и магниевого сплава (ASTM-B557), высокопрочной арматуры (ASTM A370), композитных материалов (ГОСТ Р 56656) и пр. для испытаний на разрыв с максимальной нагрузкой 20, 50, 100, 200, 300кН (Х).
Захват имеет разрезанный буртик (паз) для закрепления образца.
Объем поставки: 1 пара
Технические характеристики:
|
Характеристика |
Z9-S-20 |
Z9-S-20 |
Z9-S-50 |
Z9-S-50 |
Z9-S-100 |
Z9-S-200 |
Z9-S-300 |
|
Макс. нагрузка (Х), кН |
20 |
20 |
50 |
50 |
100 |
200 |
300 |
|
Диаметр посадочного отверстия (А), мм |
15,9 |
20 |
30 |
31,8 |
40 |
50 |
60 |
|
Размер паза для закрепления образца, мм: |
|||||||
|
Размер слота (В), мм |
4,5,6 |
4,5,6,8 |
6,8,10,12 |
6,8,10,12 |
8,10,12,16 |
10,12,16,20 |
12,16,20,24 |
|
Максимальный (С), мм |
15,9 |
20 |
22 |
22 |
28 |
35 |
40 |
|
Вес, кг |
0,2 |
0,4 |
0,8 |
0,9 |
1 |
3 |
3,5 |
