Структура универсальных испытательных машин:
- Рама с двумя колоннами высокой жесткости, гарантирующей высокое статическое и динамическое сопротивление, устанавливается на пол;
- Движение подвижной траверсы осуществляется прецизионной шариковинтовой передачей с преднатяжением, что обеспечивает защиту от проскальзывания;
- Систему можно использовать для одно- и двунаправленных испытаний, а также испытаний типа «прохождение через ноль»;
- Вертикальные колонны с Т-образными пазами разработаны для более простой и удобной установки дополнительных устройств;
- Эргономичный дизайн;
- Легкодосягаемая рабочая область;
- Уменьшенные габаритные размеры;
- Простая сборка всех комплектующих благодаря устройству для закрепления приборов с помощью простых в использовании адаптеров, не требующих специального инструмента;
- Дополнительные датчики растяжения/сжатия могут быть легко и быстро установлены вместо основного или могут использоваться совместно с ним, с помощью «параллельного» подключения;
- Данные машины удовлетворяют все требованиям всех современных стандартов в области точности испытаний и безопасности оператора.
- Электронный блок управления работает по замкнутому принципу управления с обратной связью и подходит для высокоточных измерений по требованиям самым современным международных стандартов;
- Цифровая электроника с технологией SMD и 64-битовым микропроцессором;
- Управление испытаниями с помощью обратной связи для контроля по значениям: нагрузки перемещения, деформации, напряжения и т.д.;
- Автоматическая настройка и контроль следующих узлов: датчики растяжения/сжатия экстензометры, измерительные и периферийные устройства и т.д.;
- Возможность работать через цифровую управляющую консоль и/или WINDOWS 9х/2000/XP/7 на основе программного обеспечения «Graphwork». Подключение через протокол TCP/IP.
- Выдерживают перегрузку: 150% (без нулевых перемещений), 300% (предел датчика);
- Тепловая компенсация 0 до 50 ºC;
- Сигнал на выходе 2 мВ/В;
- Стабильность нуля от полной шкалы в изотермических условиях %±0,05;
- Нелинейность от текущей величины нагрузки в диапазоне от 1% до 100% номинального значения датчика ±0,25%;
- Повторяемость от текущей величины нагрузки в диапазоне от 1% до 100% номинального значения датчика ±0,25%;
- Ползучесть от текущего значения 0,1%;
- Температурный эффект на ноль ±0,002% на градус;
- Частота выборки данных 2000 Гц.
Настольный тип |
|
Модель |

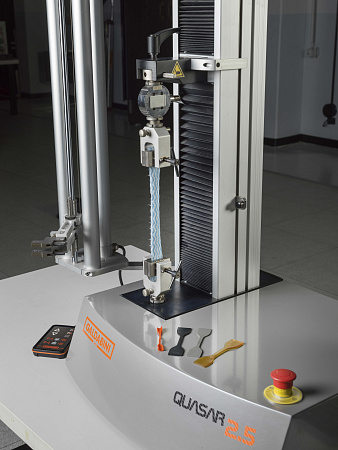

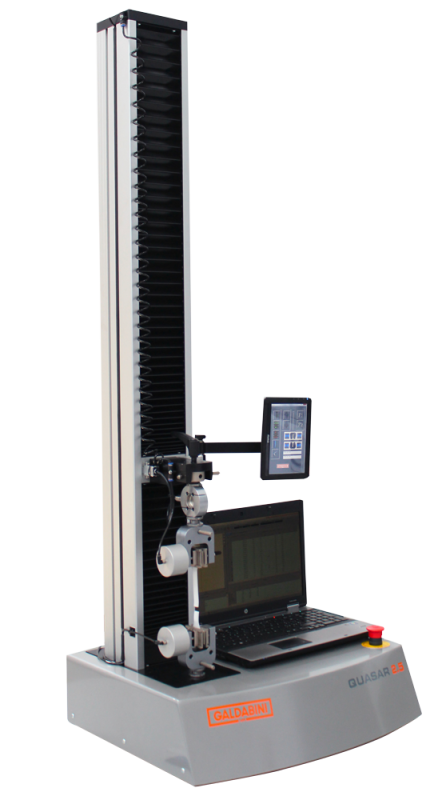

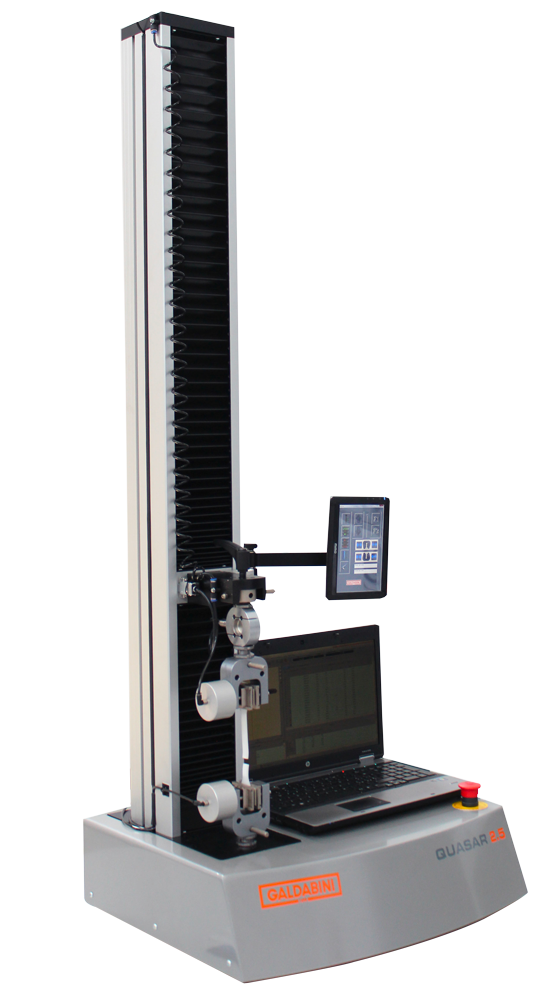

Quasar 2.5 |
Максимальное усилие |
2,5 кН |
Класс точности |
0,5 |
Рабочие скорости во всем диапазоне нагрузок |
0,0005-1000 |
Разрешение считывания |
1 / 3 000 000 f.s. |
Точность перемещения траверсы |
0,1 мкм |
Ход траверсы |
1000 мм |
Высота |
1452 мм |
Ширина |
595 мм |
Глубина |
500 мм |
Подключение |
220 В/1 ф/50 Гц |
Потребляемая мощность |
250 Вт |
Частота синхронизации |
2000 Гц |
Машины изготавливаются с требованиями, превышающими |
ASTM E4 - EN 10002/2 - DIN 51221 |
Экстензометры изготавливаются с требованиями, превышающими |
ASTM E83/94 - EN 10002/4 |
