Общая характеристика

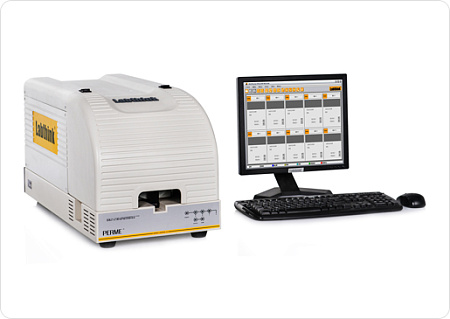

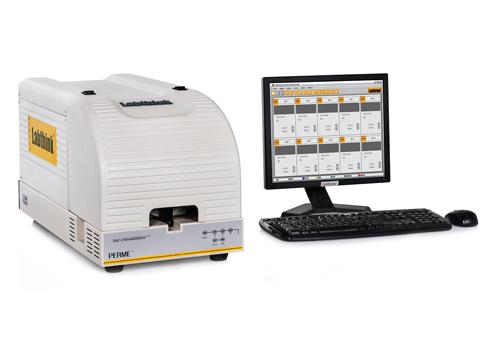

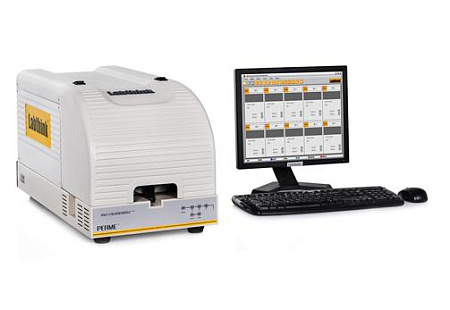

Прибор применяется для определения кислородопроницаемости через пленку и упаковку продуктов. Прибор имеет три режима работы и применяется для тестирования материалов с высоким, средним и низким уровнем проницаемости кислорода. Прибор имеет встроенный точный датчик кислорода с долгим сроком службы и диапазоном тестирования: 0.01 ~ 6500 см3/м2 д.- Прибор контроля температуры и влажности с возможностью создания нестандартных условий тестирования
- Технология компенсации давления
- Стандартный, пропорциональный и непрерывный режимы работы сокращают ошибки
- Прибор имеет воздухоочистительный катализатор предназначенный для очищения используемого газа и сокращения системных ошибок
- Поддерживается 2 вида используемого газа: азот высокой степени очистки или азот смешанный с водородом
- Калибровочный порт быстрого доступа для температуры и влажности
- Эталонная пленка для калибровки
Ключевые преимущества:
- 3 диффузионные камеры, объединенные в одном приборе, занимают небольшое пространство и обеспечивают высокую эффективность тестирования
- 3 образца могут тестироваться индивидуально с независимыми результатами тестирования для каждого
- Система может быть подсоединена к 10 приборам для одновременного выполнения 30 тестирований
- Уровень проницаемости кислорода и пара могут быть измерены в процессе одного тестирования и управляться одним компьютером
Высокая технологичность
Прибор укомплектован программным обеспечением, легким в использовании интерфейсом и интеллектуальными функциями управления данными. Поддерживает Систему Совместного использования данных Лаборатории Lystem для единообразного и систематического управления данными.
- Легкий в использовании интерфейс
- Сохранение данных тестирования в различных форматах
- Функции исторического поиска данных, сравнения, анализа и печати
- Система Совместного использования данных Лаборатории LystemTM.
Принцип работы
Предварительно подготовленный образец устанавливается между верхней и нижней камерами при нормальном атмосферном давлении. Одна камера содержит кислород, а в другой циркулируют потоки азота. Из-за различия в концентрации между этими двумя камерами, молекулы кислорода проникают через образец в сторону камеры с азотом и переносятся к кулонометрическому датчику, который генерирует соответствующее количество электрических сигналов. Скорость прохождения кислорода получается путем анализа и вычисления сигналов. Для образцов упаковок азот высокой степени очистки попадает в упаковку, в то время как кислород проникает из вне.
Стандарты
Прибор соответствует следующим стандартам:
ISO 15105-2, ASTM D3985, ASTM F2622, ASTM F1307, ASTM F1927, GB/T 19789, JIS K7126-2, YBB00082003
Техническая характеристика
| Характеристика | Тестируемая пленка | Тестируемая упаковка (Опционально) |
|---|---|---|
| Диапазон тестирования |
0.01~6500 см3/м2·д (стандартно) 0.07~65,000 см3/м2·д (опция) |
0.0001~60 см3/пкг·д |
| Количество образцов | 1~3 независимых результата для каждого образца | |
| Разрешение | 0.001 см3/м2·д | 0.00001 см3/пкг·д |
| Диапазон температуры | 15°C~55°C (стандартно) | |
| Точность температуры | ±0.1°C (стандартно) | |
| Диапазон влажности | 0%RH, 35%RH~90%RH | |
| Точность влажности | ±1%RH | |
| Тестируемый газ | Кислород и воздух | |
| Толщина образца | ≤3 мм | / |
| Площадь тестирования | 50 см2 | / |
| Размер образца | 108 мм * 108 мм |
Одна упаковка для прибора контроля температуры: образец должен быть меньше 150 мм и ниже 380 мм |
|
Три упаковки для прибора контроля температуры: образец должен быть меньше 100 мм и ниже 380 мм |
||
|
Нет ограничения размера без температурного контроля |
||
| Используемый газ | 99.999% азот высокой степени очистки или азот с 2% водорода | |
| Давление газа | ≥ 0.28 МПа | |
| Диаметр порта | 1/8 дюйма медной трубы | |
| Габаритные размеры | 690 мм × 350 мм × 360 мм | |
| Электропитание | AC (85～264) В (47～63) Гц | |
| Вес | 70 кг | |
Данный прибор используется для измерения уровня проницаемости кислорода в:
| Основная область применения |
Пленки Пластиковые пленки, композитные пленки, геомембраны, алюминиевые пленки, алюминиевая фольга и т.д. |
|---|---|
|
Листы Техническая пластмасса, тепловые материалы, нейлон, каучук и другие строительные материалы |
|
|
Упаковка Тестирование газопроницаемости готовых упаковок, например, бутылок из-под газированных напитков, пищевых масел, упаковок из-под продуктов повседневного пользования, моющих средств и упаковок из металла |
| Расширенная область применения |
Крышки от упаковок Различные крышки от упаковок |
|---|---|
|
Солнечные отражатели Солнечные отражатели и светодиодные упаковочные материалы |
|
|
Пластиковые трубы Пластиковые трубы |
|
|
Плоские упаковки Плоские упаковки |
|
|
Бензобаки автомобилей Пластиковые бензобаки используются в автомобилях из-за легкого веса, буферной вибрации и простой формы, но важным фактором является способность пропускать топливо. Данный прибор может использоваться для тестирования проницаемости пластиковых бензобаков |
|
|
Пластиковое покрытие аккумуляторов Аккумуляторы защищены пластиковым покрытием от воздействия окружающей среды. Срок годности аккумулятора зависит от его паропроницаемости. Данный прибор может использоваться для тестирования паропроницаемости пластикового покрытия аккумуляторов |
|
|
Бутылки из-под вина Бутылки из-под вина |
-
Стандартная конфигурация
- Прибор, ПО, кабель связи, нож для резки образцов, вакуумная смазка, зажимы
-
Дополнитель-ная конфигурация
- Дополнительный модуль, инструменты тестирования упаковок, система контроля температуры, стандартная пленка, нож для резки образцов, вакуумная смазка
