Общая характеристика

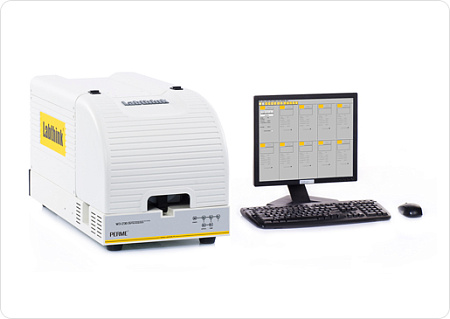

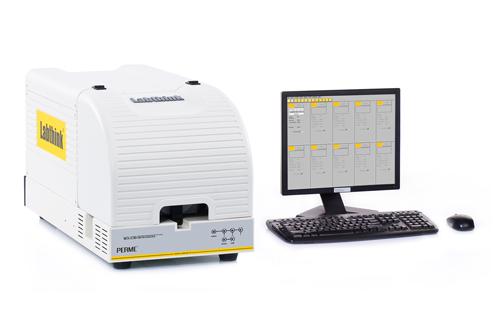

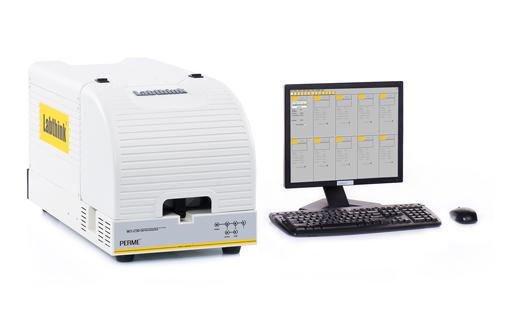

Прибор для W3/230 разработан для определения паропроницаемости пленок. Прибор имеет три режима тестирования и применяется для тестирования различных материалов с высоким, средним и низким уровнем паропроницаемости. Прибор имеет встроенный инфракрасный сенсор высокой точности (диапазон 0.001 ~ 1000г/м2·24ч).
- Автоматический высокоточный контроль температуры и влажности позволяет создавать условия для различных тестирований
- Пропорциональный, циклический и ручной режимы тестирования позволяют тестировать материалы с различной паропроницаемостью
- Имеет калибровочный порт быстрого доступа для контроля температуры и влажности
- Режимы калибровки: стандартная пленка и стандартный вес
Ключевые преимущества
Прибор W3/230 основан на методе инфракрасного датчика и использует эксклюзивный запатентованный дизайн последних разработок компании Labthink. Имеет три диффузионные камеры для проведения различных тестов, которые улучшают качество тестирования в 3 раза. Прибор может быть подсоединен к 10 таким же приборам для проведения 30 тестирований одновременно.
- 3 независимые диффузионные камеры, занимают небольшое пространство и обеспечивают точную и эффективную работу прибора
- 3 отдельных образца могут быть протестированы в отдельности с независимыми результатами
- Система может быть подсоединена к 10 приборам для проведения 30 тестирований одновременно
- Паропроницаемость и газопроницаемость могут быть вычислены при проведении одного тестирования с автоматическим контролем
Высокая технологичность
Прибор оборудован последним операционным программным обеспечением, легким в использовании интерфейсом и интеллектуальными функциями управления данными. Поддерживает Систему Совместного использования данных Лаборатории LystemTM для единообразного и систематического управления данными.
- Легкий в использовании интерфейс операционной системы Windows
- Функции поиска данных, сравнения, анализа и печати
- Система Совместного использования данных Лаборатории LystemTM
Принцип работы
Прибор для определения паропроницаемости W3/230 использует инфракрасный датчик для работы: Тестируемый образец помещается в диффузионную камеру, которая разделена на сухую камеру и камеру с контролем влажности. Сухая сторона образца обдувается потоком сухого азота. Пары воды проходят сквозь образец из камеры с высокой влажностью в сухую камеру. Поток азота подхватывает молекулы воды и несет к инфракрасному датчику, который вырабатывает электрический сигнал. Паропроницаемость вычисляется путем анализа и подсчета электрических сигналов. Для образцов упаковок, поток сухого азота движется внутрь упаковки, а влажный азот снаружи упаковки.Стандарты
Данный прибор соответствует следующим стандартам:ISO 15106-2, ASTM F1249, TAPPI T557, JIS K7129
Техническая характеристика
| Характеристика | Тестируемая пленка | Тестируемая упаковка (Опционально) |
|---|---|---|
| Диапазон тестирования |
0.01 ~ 40 г/м2·ч (регулировка) 0.1 ~ 1000 г/м2·24ч (опционально) |
0.0001 ~ 0.2 г/упак·д |
| Размер образца | 108 мм * 108 мм |
Контроль температуры одной упаковки: < 180 мм, высота < 380 мм |
|
Контроль температуры 3 упаковок:< 100 мм, высота < 380 мм |
||
|
Нет ограничения размера без температурного контроля |
||
| Количество образцов | 3 (независимых результата для каждого образца) | |
| Удлинение | Не менее 10 спутниковых приборов | |
| Удлинение | ≤3 мм | / |
| Площадь тестирования | 50 см2 | / |
| Диапазон температуры | 15°C ~ 55°C (стандартно) | |
| Точность температуры | ±0.1°C (стандартно) | |
| Диапазон влажности | 0%RH, 35%RH ~ 90%RH, 100%RH | |
| Точность влажности | ±1%RH | |
| Газ | 99.999% азот высокой степени очистки | |
| Поток газа | 0 ~ 200 мЛ/мин | |
| Давление газа | 0.28 МПа/40.6 psi | |
| Диаметр порта | 1/8 дюйма | |
| Габаритные размеры | 690мм * 350 мм * 360 мм | |
| Электропитание | AC (85 ~ 264) В (47 ~ 63) Гц | |
| Вес | 70 кг | |
| Основная область применения |
Пленки Пластиковые пленки, композитные пленки, геомембраны, алюминиевые пленки, алюминиевая фольга и т.д. |
|---|---|
|
Листы Техническая пластмасса, тепловые материалы, нейлон, каучук и другие строительные материалы |
|
|
Бумага и картон Бумага и картон |
|
|
Упаковка Пластиковые, резиновые, бумажные, стеклянные, металлические упаковки, например, бутылки, вакуумные упаковки, упаковки из-под йогуртов, косметических средств и т.д. |
| Расширенная область применения |
Крышки от упаковок Различные крышки от упаковок |
|---|---|
|
Пленки ЖК-мониторов Пленки ЖК-мониторов |
|
|
Солнечные отражатели Солнечные отражатели и светодиодные упаковочные материалы |
|
|
Пластиковые упаковки от медикаментов и гигиенических средств Пластиковые упаковки от медикаментов и гигиенических средств, например, инфузионные упаковки |
|
|
Пластиковые трубы Различные пластиковые трубы |
|
|
Фармацевтические блистерные упаковки Блистерные упаковки для фармацевтических препаратов |
|
|
Асептические пленки обработки ран Асептические пленки обработки ран и медицинские пластыри |
|
|
Бензобаки автомобилей Пластиковые бензобаки используются в автомобилях из-за легкости веса, буферной вибрации и простой формы, но важным фактором является способность пропускать топливо. Данный прибор может использоваться для тестирования проницаемости пластиковых бензобаков |
|
|
Пластиковое покрытие аккумуляторов Аккумуляторы защищены пластиковым покрытием от воздействия окружающей среды. Срок годности аккумулятора зависит от его паропроницаемости. Данный прибор может использоваться для тестирования паропроницаемости пластикового покрытия аккумуляторов |
|
|
Одноразовые шприцы, бумажные стаканы Тестирование паропроницаемости упаковок для продуктов быстрого приготовления и бумажных стаканов |
Стандартная конфигурация
-
Дополнительная конфигурация
- Дополнительный модуль, принадлежности для тестирования упаковок, система контроля температуры, стандартная пленка, детали для уплотнения упаковок, нож для резки образцов, вакуумная смазка, принтер
- Примечание
- 1. Диаметр порта подачи газа данного прибора 1/8 дюйма
2. Необходим источник сжатого газа и дистиллированная вода
