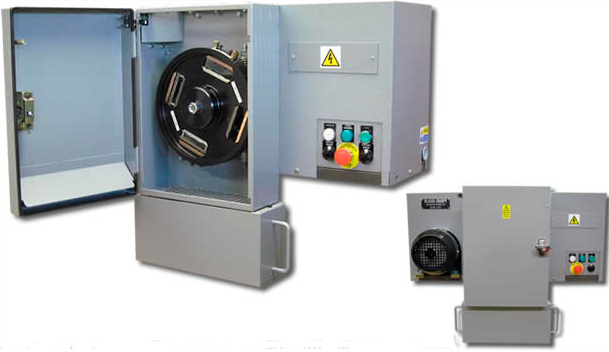

Доступны две разновидности фрезерного станка Charpy для обработки образцов (CNM) для широкого спектра материалов:
1. CNM-158A1 С ФИКСИРОВАННОЙ СКОРОСТЬЮ CHARPY SPECIMEN
Машина с фиксированной скоростью рекомендуется для клиентов, которые производят образцы из углеродистых сталей, легкообрабатываемых низколегированных сталей, цветных металлов и пластика.
Эта машина имеет фиксированную скорость резания 1,98 м / с (50 Гц), 2,38 м / с (60 Гц) и переменную скорость подачи для образцов 2,5-9,0 мм / с.
Для клиентов, производящих образцы из более широкого спектра материалов, см. CNM 140A1 с переменной скоростью резания.
2. CNM-140A1 С ПЕРЕМЕННОЙ СКОРОСТЬЮ CHARPY SPECIMEN
Машина с переменной скоростью рекомендуется для клиентов, которые производят образцы из углеродистых сталей, более сложных для обработки легированных сталей, нержавеющих сталей, цветных металлов и пластика.
Эта машина имеет переменную скорость резания
1,0-2,5 м / с и переменная скорость подачи образцов 2,2-9,0 мм / с.
Изменение скорости резака для разных материалов увеличивает срок службы кончика резака.
Конструкция машины и метод эксплуатации:
Машины имеют прочную конструкцию и конструкцию, что позволяет им производить образцы для обработки поверхности, требуемые международными стандартами.
Обе машины предназначены для установки на верстаке заказчика и установлены с легко снимаемым лотком для стружки.
Процесс резки осуществляется без смазочно-охлаждающих жидкостей.
Полностью герметичная съемная крышка обеспечивает свободный доступ к двигателю и приводу
для периодического обслуживания.
A D.C. управление тиристорным приводом постоянного тока обеспечивает изменение скорости поворотного приспособления, как для машин с фиксированной скоростью, так и для машин с переменной скоростью.
Управление тиристорным приводом A.C. обеспечивает изменение скорости резания, только на машине с переменной скоростью.
Приспособления для проведения работ:
Круглое приспособление позволяет обрабатывать до четырех образцов за одну операцию.
Доступны различные зажимы, наковальни и зажимные винты, соответствующие типу используемой черновой заготовки.
Один круговой светильник входит в комплект поставки каждой машины. Для максимальной производительности станка рекомендуется использовать 2-е приспособление (дополнительное оборудование), чтобы во время обработки 1-го приспособления на его образцы можно было загружать образцы.
Технические характеристики:
|
|
CNM-158A1 |
CNM-140A1 |
|
Размер (Ш х Г х В) |
900 х 500 х 650 мм |
900 х 500 х 715 мм |
|
Вес |
210 кг |
|
|
Электроснабжение |
380 или 415 или 440 В, 3 фазы, 50/60 Гц, 4 кВА |
|
|
Скорость фрезы |
1,98 м/с (50 Гц), 2,38 м/с (60 Гц) |
1,0-2,5 м/с |
|
Скорость подачи образцов |
2,5-9,0 мм/с |
2,2-9,0 мм/с |
